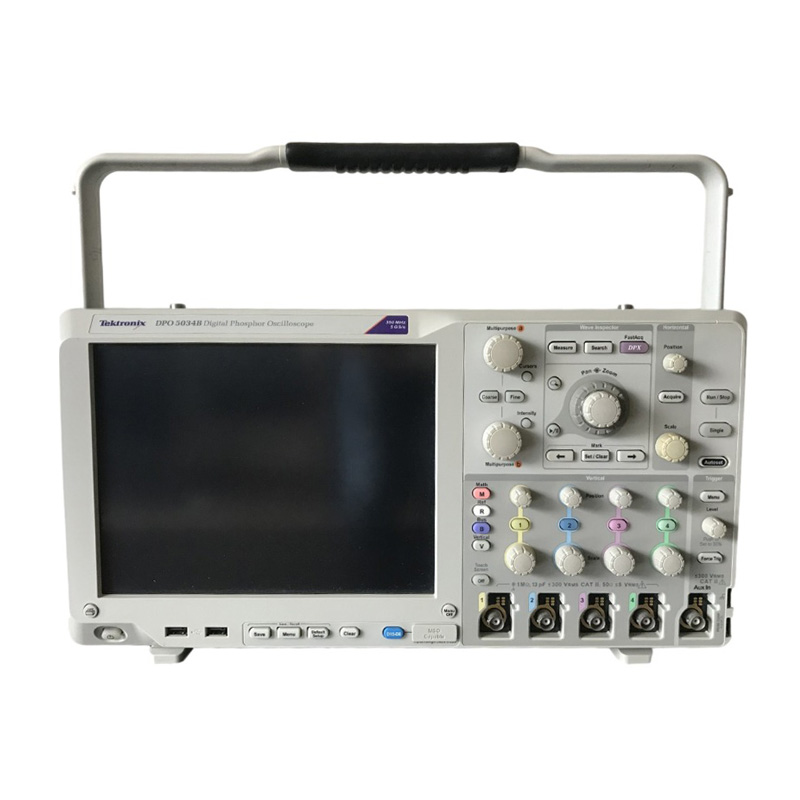

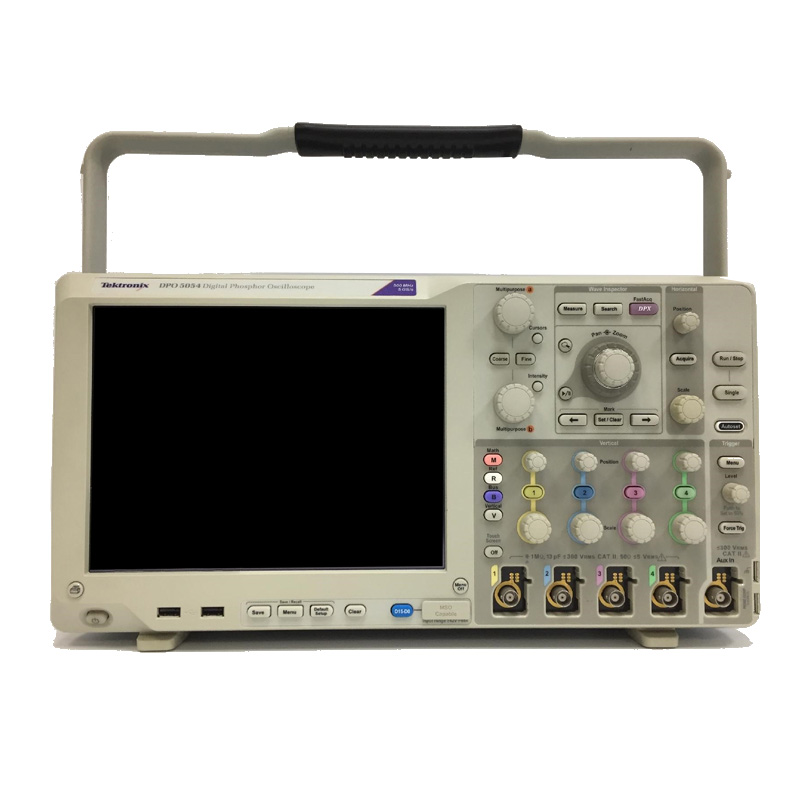

TEKTRONIX泰克DPO系列DPO5034混合信號示波器

混合信號示波器系列擁有高達2 GHz的帶寬和10 GS/s的采樣率，提供了經濟而又功能強大的基于Windows?的示波器。它提供了十幾種不同的應用軟件，您可以使用一臺儀器測試多種不同的應用。泰克*的功能如Fast Acq?和DPX?技術及杰出的觸發套件，可以迅速發現其它示波器漏掉的間歇性事件。再加上完善的分析工具和創新的Wave Inspector?控制功能，MSO/DPO5000系列為您簡化和加快復雜設計調試提供了所需的多功能工具。

TEKTRONIX泰克DPO系列DPO5034混合信號示波器規格

帶寬：350 MHz

配置：長凳

通道數：4通道

采樣率：5 GS/s

系列：DPO5000B系列

類型：MSO - 混合信號

借助 MSO/DPO5000 混合信號示波器系列，您可以使用一臺儀器分析多達 20 個模擬和數字信號，從而快速發現和診斷復雜設計中的問題。高達 2 GHz 的帶寬和高達 10 GS/s 的采樣率可確保您擁有查看快速變化的信號細節所需的性能。為了在保持良好定時分辨率的同時捕獲信號活動的長窗口，MSO/DPO5000 系列在所有通道上提供高達 12.5M 點的標準深度記錄長度，在兩個通道上提供高達 250M 點的可選記錄長度。借助用于快速波形導航的 Wave Inspector? 控件，以及用于常見技術和深入分析任務的 10 多個可選軟件和分析包，

TEKTRONIX泰克DPO系列DPO5034混合信號示波器主要性能指標

2 GHz, 1 GHz, 500 MHz, 350 MHz 四種帶寬型號

一條或兩條通道上高達10 GS/s的實時采樣率，所有通道上高達5 GS/s 的采樣率

MultiView ZoomTM 高達250 M 點記錄長度

FastAcqTM 采集技術，>250,000 wfm/s 的最大波形捕獲速率

FastFrameTM 分段存儲器采集模式，>310,000 幀/ 秒的捕獲速率

標配無源電壓探頭，提供了<4 pF 電容負荷及500 MHz 或1 GHz 模擬帶寬

16 條數字通道(MSO 系列)

用戶可以選擇帶寬限制濾波器，改善低頻測量精度
