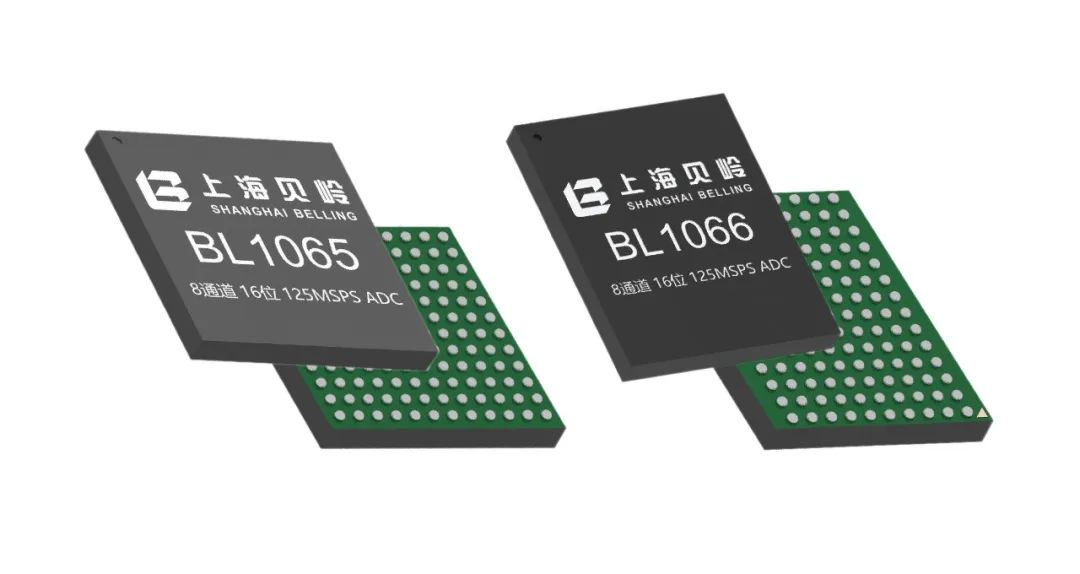

BL1065/BL1066系列：

是一組8通道、16位、最高125MSPS、串行LVDS數據接口的模數轉換器。分別包含80MSPS、125MSPS兩種速度等級以及16位、14位兩種分辨率規格。采用模擬1.8V供電、數字1.8V供電，支持最大2Vpp模擬信號輸入，采樣時鐘支持LVPECL/CMOS/LVDS電平標準輸入。正常工作時功耗為1058mW。

其內置1V的高精度電壓基準源，無須外部提供即可滿足多種應用需求。內置PLL將自動倍頻采樣時鐘，從而保證LVDS串行數據正確輸出，最大可支持1Gbps/Lane。BL1065/BL1066系列包含2個Bank，每一個ADC Bank提供一個數據時鐘輸出(DCO)，用于在輸出端捕獲數據；以及一個幀時鐘輸出(FCO)，用于發送新輸出字節信號。

BL1065 采用 144 引腳 BGA封裝，封裝引腳兼容 ADI的 AD9681產品，額定溫度范圍為-55℃至+125°C；BL1066采用140引腳BGA封裝，封裝引腳兼容ADI的LTM9011-14產品，額定溫度范圍為?55°C至+125°C。

BL1065/BL1066系列產品內置dither功能，具有極佳的小信號線性度。產品可廣泛應用于雷達、醫療成像系統、多通道數據采集系統、通訊系統接收機等領域。高度集成化的設計可以極大程度減小PCB設計尺寸，降低小型化設備電路布局布線難度，滿足對應用系統小型化、成本最優的方案需求。

產品規格

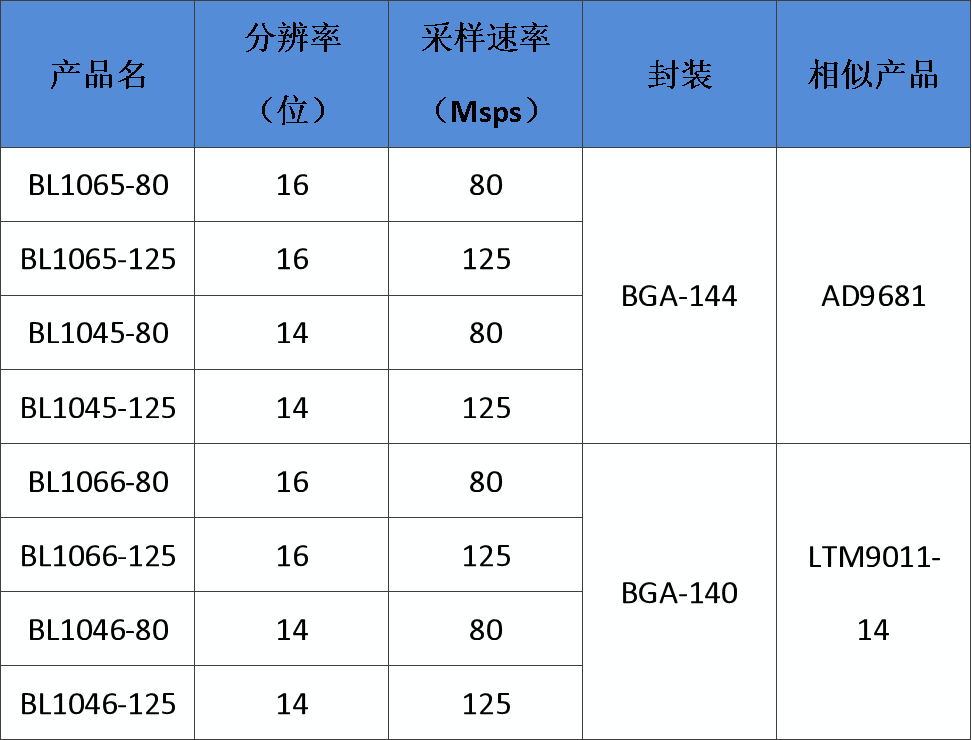

相似產品比較

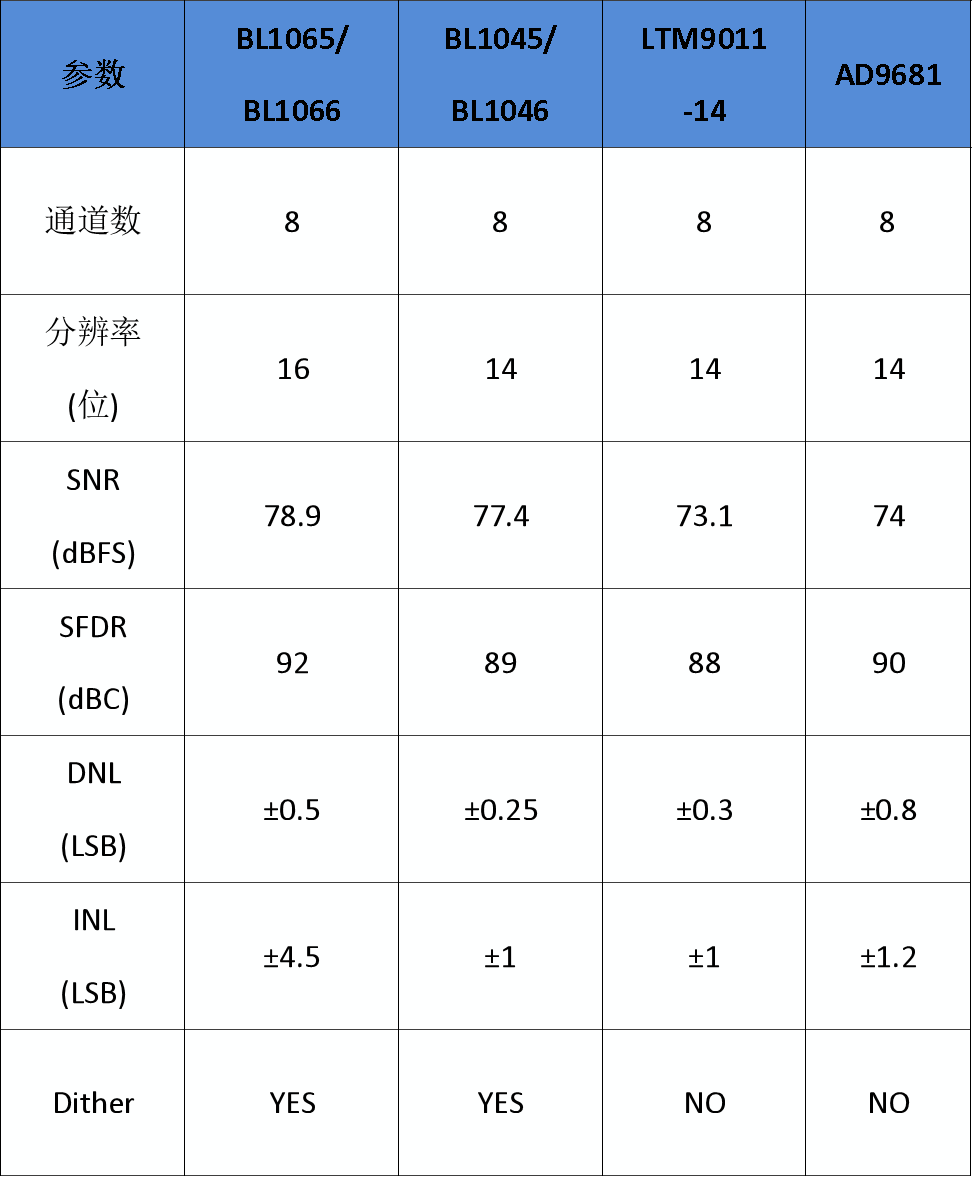

和相似產品對比，BL1065/BL1066系列在信噪比方面具有顯著優勢，輔以dither功能，可以極大提升接收機動態范圍。

應用場景

雷達

醫療成像系統

多通道數據采集系統

通信系統接收機

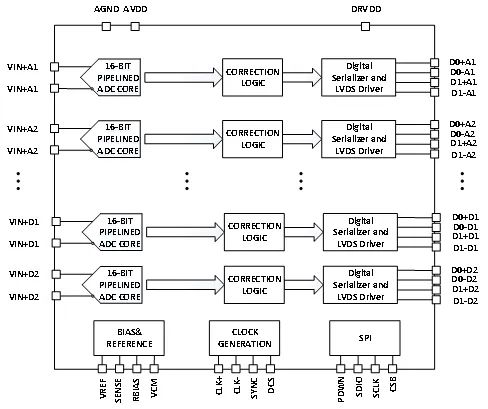

8通道125Msps ADC系統框圖

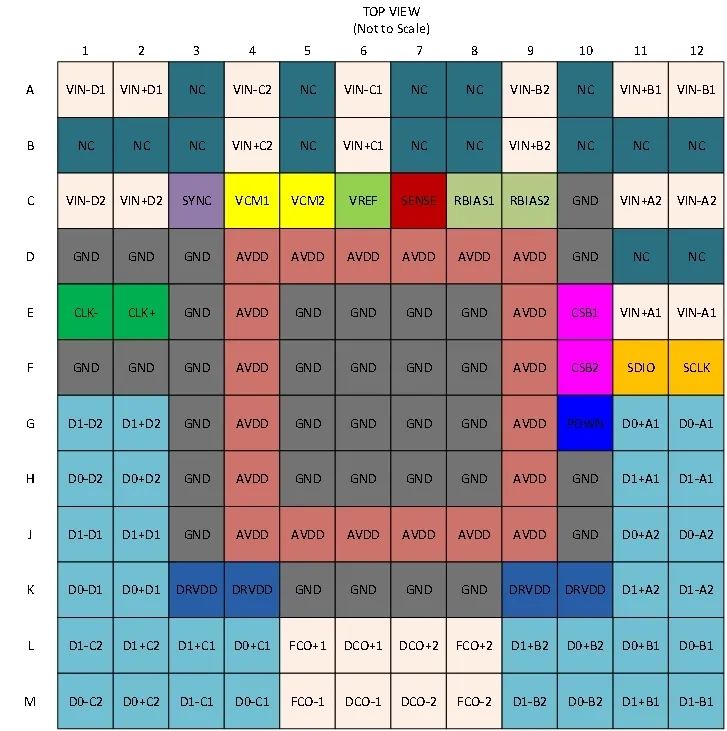

BL1065/BL1045 引腳定義（144引腳BGA）

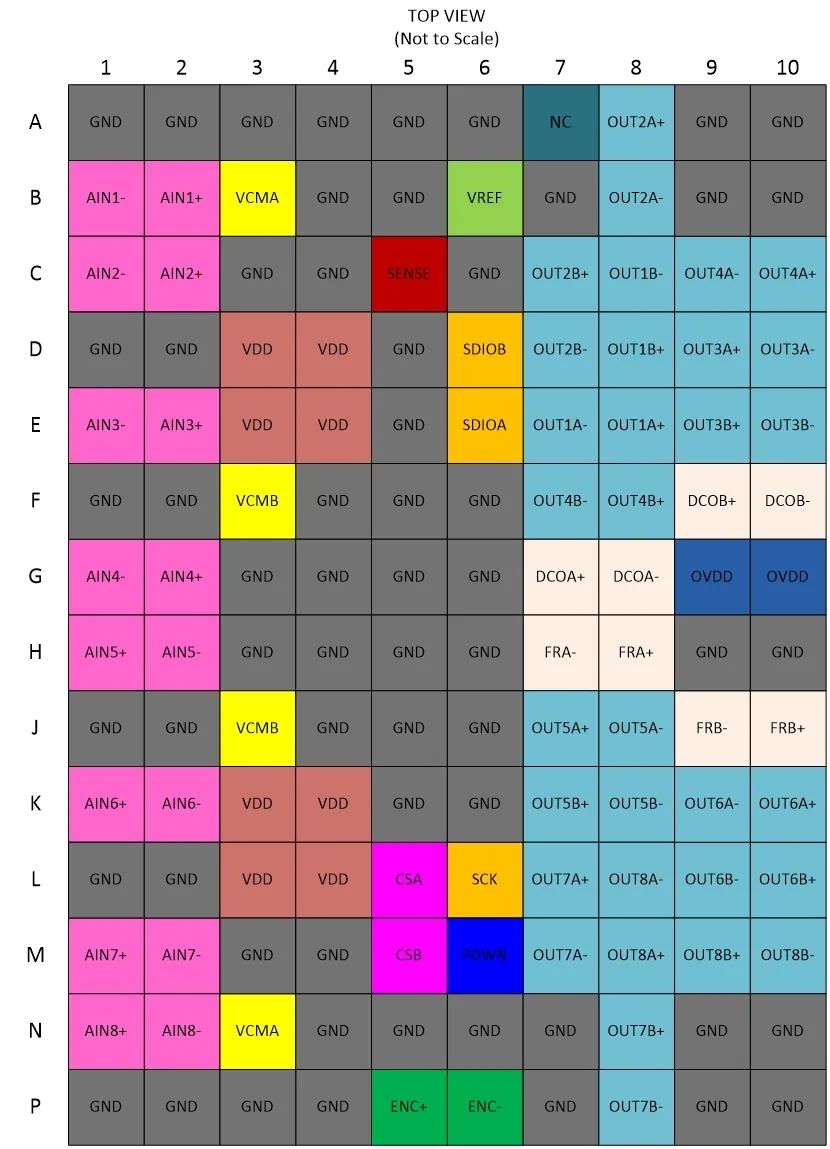

BL1066/BL1046 引腳定義（140引腳BGA）

產品特性

本產品具有出色的噪聲性能和線性度，能夠達到78.9 dBFS的高信噪比，以及±4.5 LSB 積分非線性特性。在dither開啟之后，INL將進一步減小至±2.5LSB。

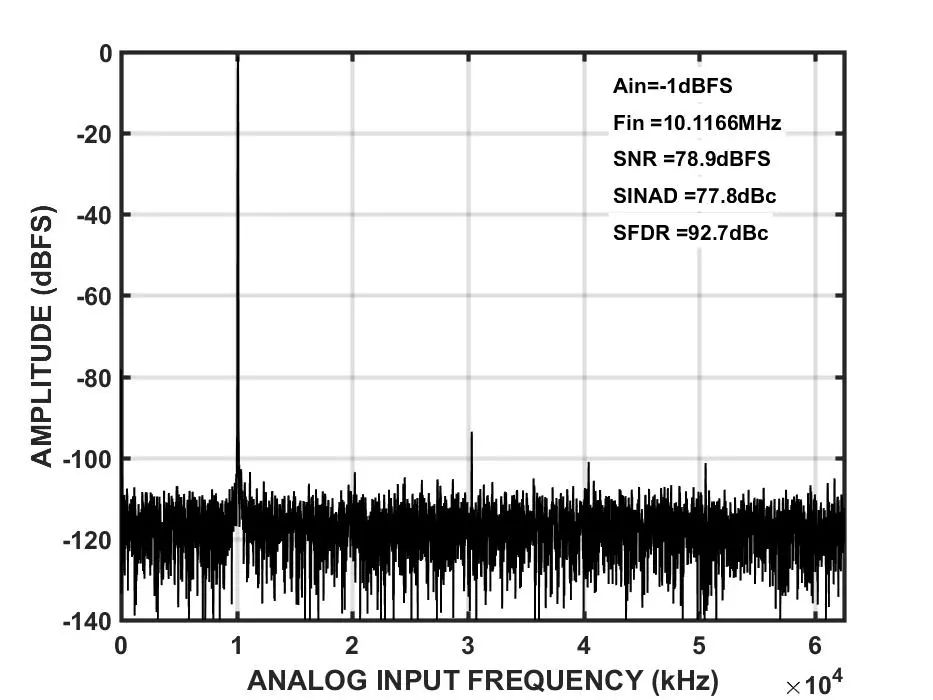

BL1065&BL1066 單音頻譜性能(fIN=10.1MHz)

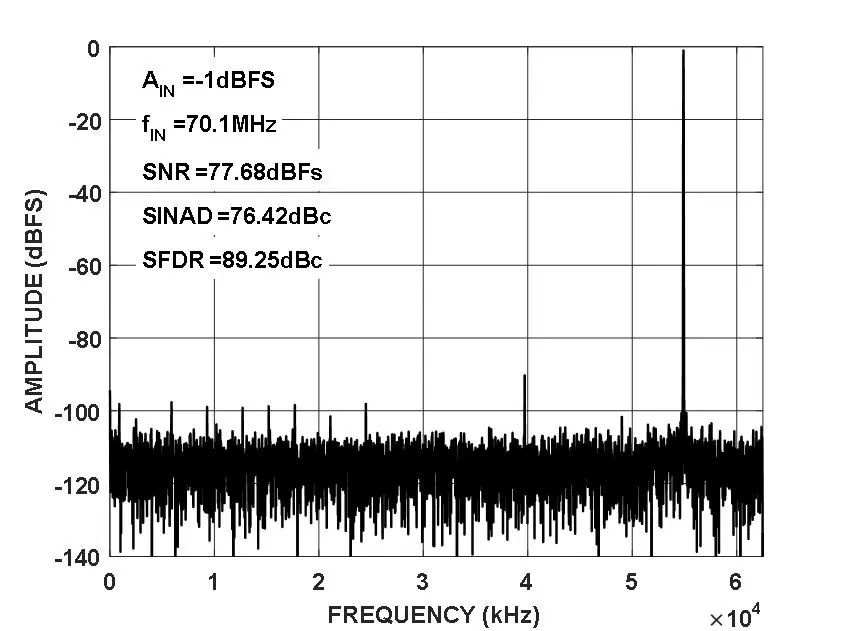

BL1065&BL1066 單音頻譜性能(fIN=70.1MHz)

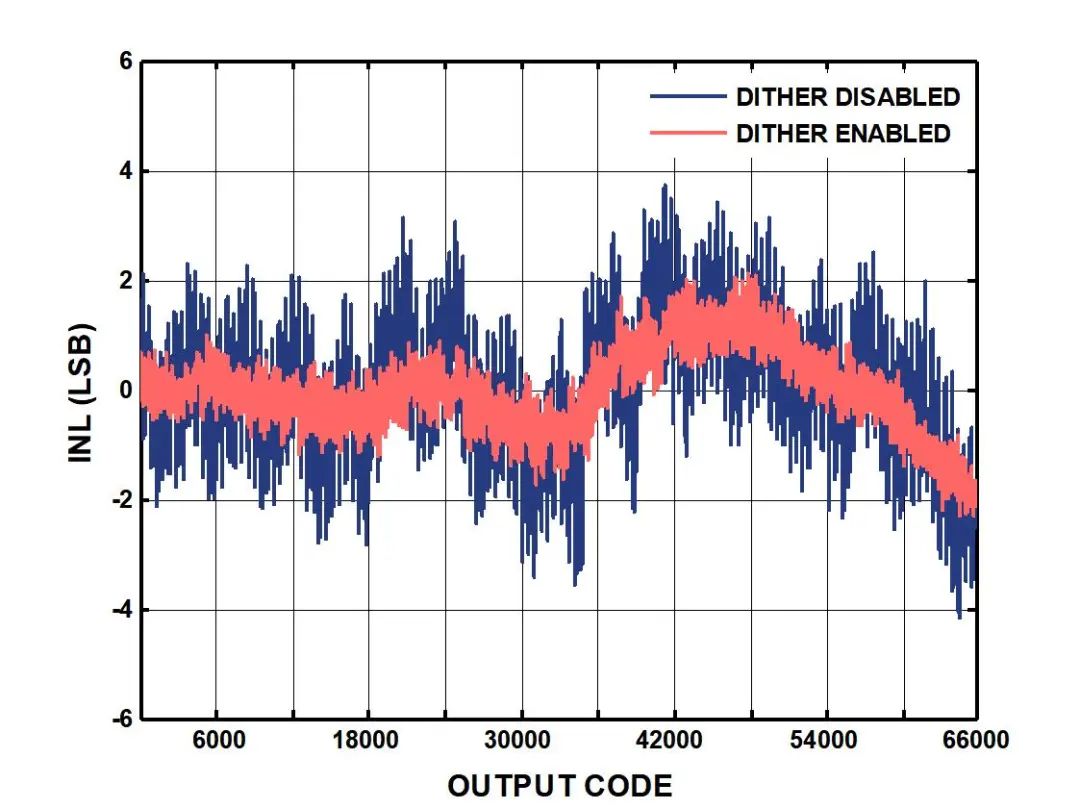

BL1065&BL1066 INL誤差

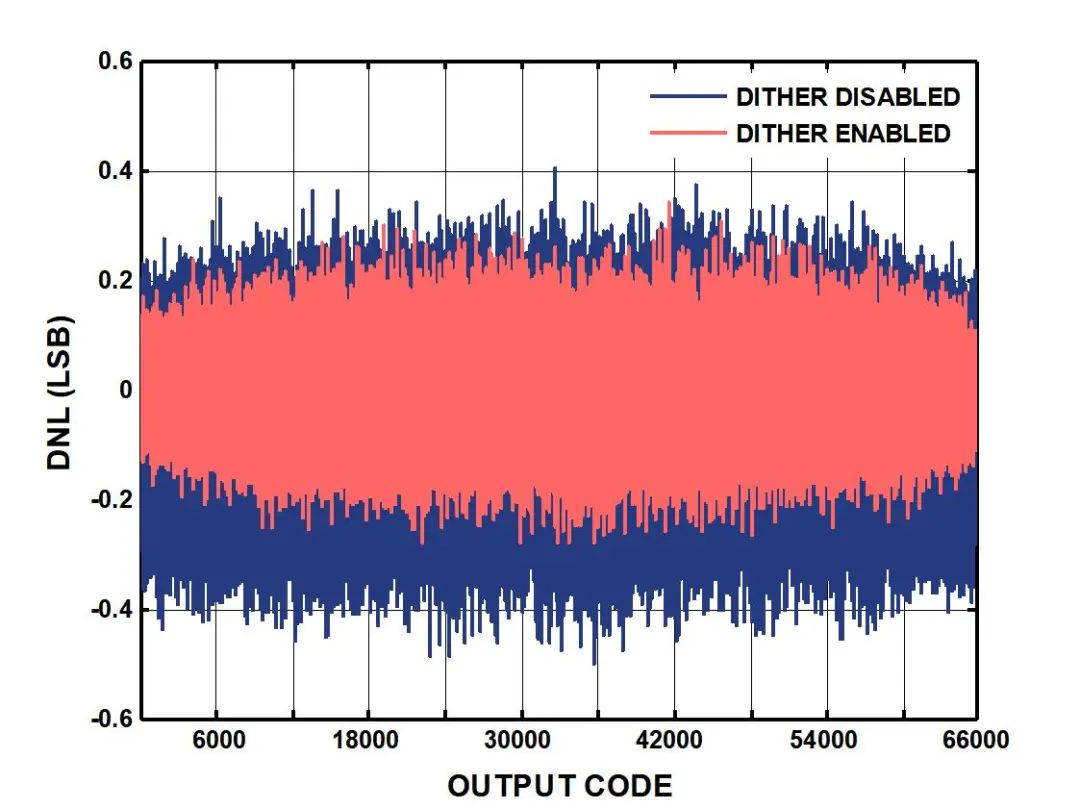

BL1065&BL1066 DNL誤差

高速串行LVDS接口

ADC數據輸出采用LVDS時鐘同步接口，最大速率1Gbps。每路ADC兩對LVDS差分輸出，可選擇bitwise模式（高低bit在兩對LVDS差分對上交替輸出，適合FPGA側只使用 iddr原語接收）和bytewise模式（高低byte分別在兩對LVDS差分對上輸出，適合FPGA側直接使用iserdes原語或selectio核接收）。

ADC數據輸出接口提供多種測試碼功能，用戶可通過開啟測試碼來校準接收側時鐘和數據的相位關系，確認數據可以被正確接收。

同時我們還提供了通用的例程代碼。

應用建議

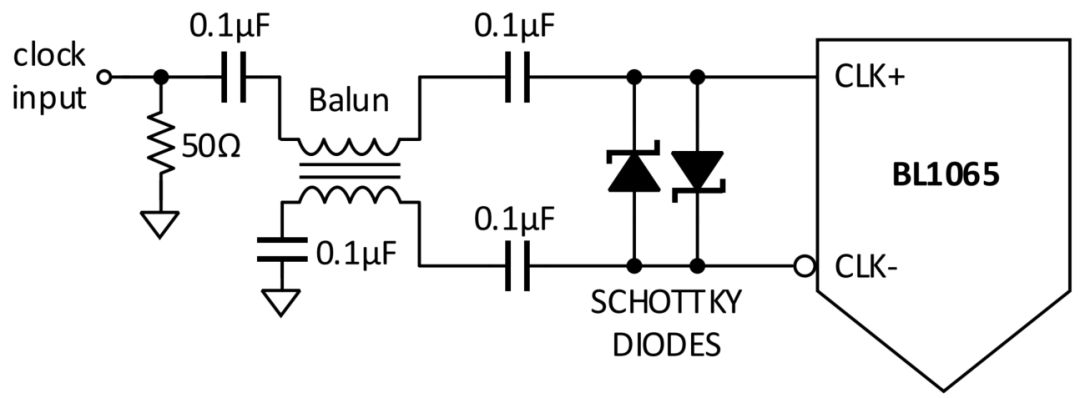

BL1065/BL1066系列 典型時鐘巴倫輸入電路

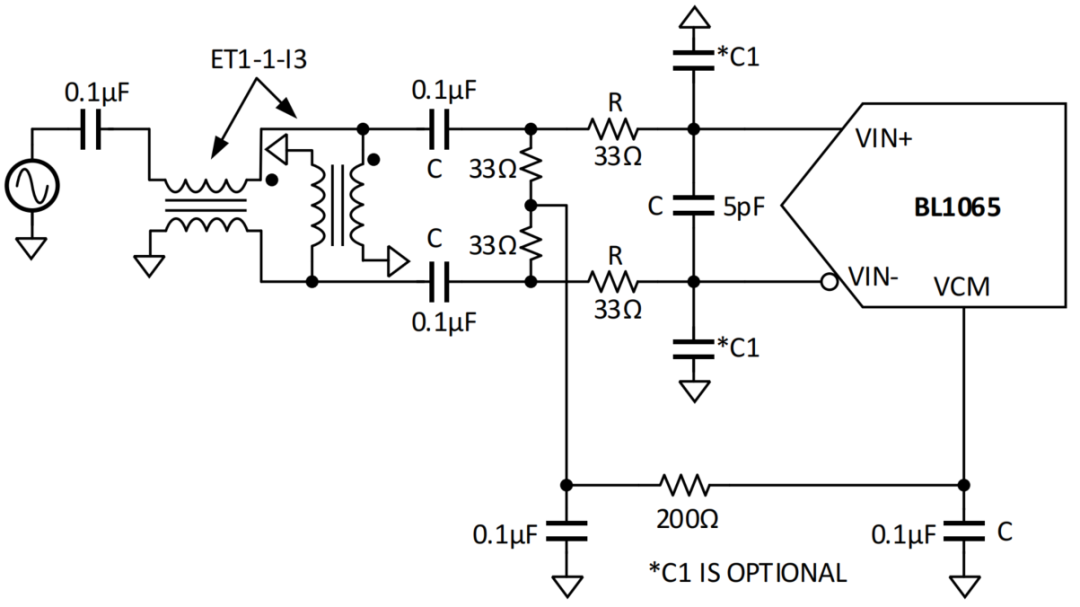

BL1065/BL1066系列 差分雙巴倫輸入電路

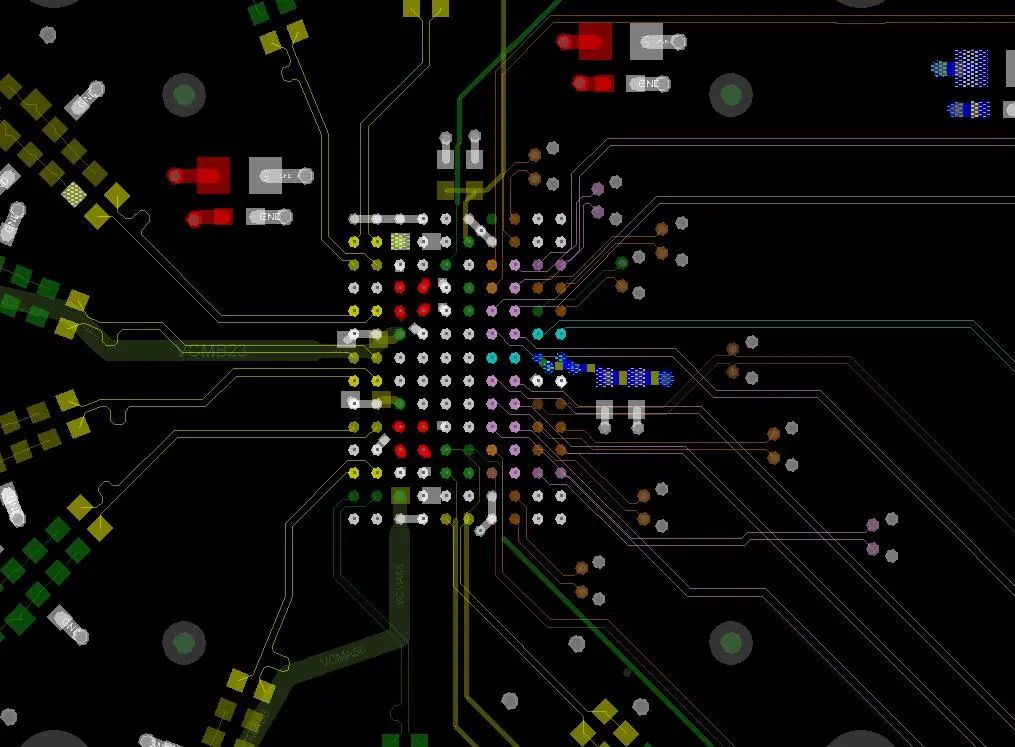

BL1066/BL1046 布局參考

布局建議：

為了避免模擬輸入之間的串擾，參考上圖，并考慮以下準則：

1.布線模擬輸入通道時，在PCB板的頂層和底層（或其他層）依次交替布置。

2.確保頂層通道與任何其他模擬輸入通道過孔的距離不小于5mm。

3.對于底層通道，使用盤中孔以最小化通道間導體耦合對通道的影響。

4.避免平行通道的間距小于2 mm。

5.盡量將除直流通道外的走線相互正交。
