ME8701 X電容自動放電芯片概述
ME8701是一款X電容自動放電芯片，兩端接入AC電壓后，會有極低的電流流進芯片，可在230VAC輸入時將功率損耗降至5mW以下。當AC斷電后，ME8701與串聯放電電阻相連，可自動對X電容進行放電。這種工作方法有助于靈活選擇X電容，以優化差模EMI濾波，并在功耗不變的情況下降低電感成本。
使用ME8701設計電源時，只需根據所用X電容值選擇合適的外部電阻值即可獲得所需的時間常數。雙端子設計兼具簡單和穩定性，滿足電源系統的安規標準。
產品特點
內置1000VMOSFET
AC電壓接入后阻止X電容放電
AC電壓斷電后通過放電電阻對X電容放電
功率損耗<5mW@230VAC
X電容容值靈活調節，簡化EMI濾波電路設計
自供電，無需外部偏置
兩端子結構，滿足安規標準
內部限制最大放電電流
應用場合
家電電源
要求待機功耗極低的所有轉換器

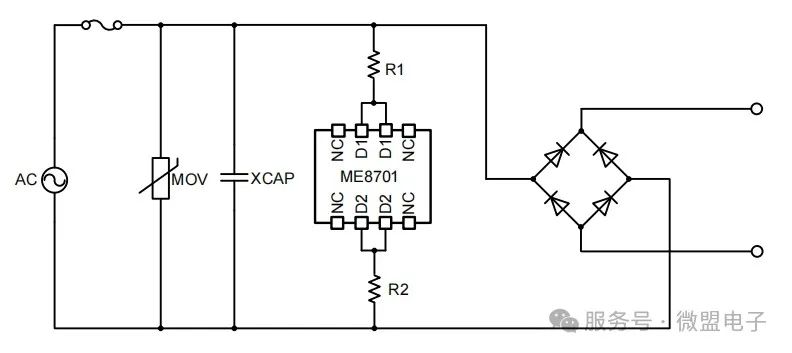

典型應用圖
