1 案例說明

1. 設置網關采集DLT645電表數據數據
2. 把采集的數據轉成HJ212協議轉發給其他系統。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

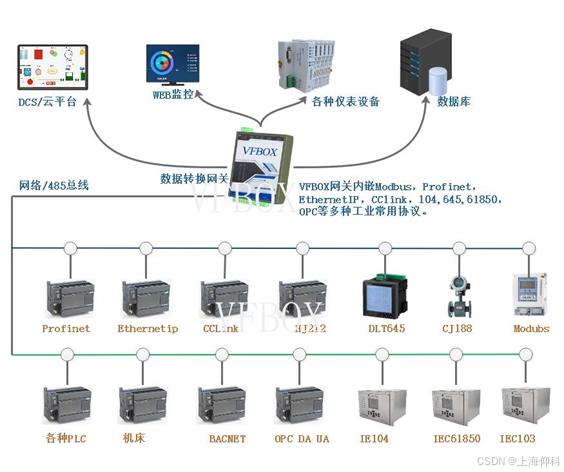

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. VFBOX網關。支持采集DLT645電表數據，HJ212協議轉發。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 配置VFBOX網關采集DLT645電表數據

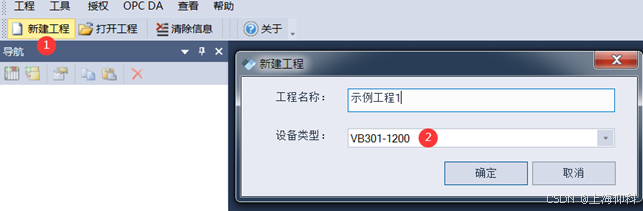

1. 打開VFBOX STUDIO軟件。新建一個工程。設備類型參考網關背面的標簽。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

2. 新建設備，選擇DLT645協議。

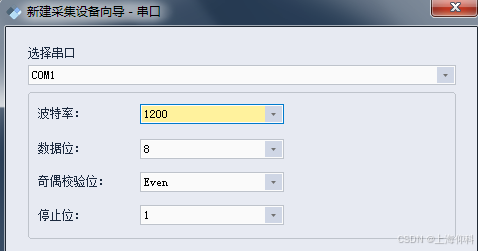

3. 選擇和電表連接的網關上的串口。波特率設置成和電表保持一致。一般是1200（1997）或者2400（2007），偶校驗。

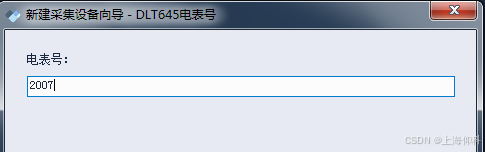

4. 輸入12位的電表表號。必須是12位。不能確認可找電表廠家確認。如果網關只連接了一個電表，也可以輸入AAAAAAAAAAAA，作為廣播表號進行單個電表測試。

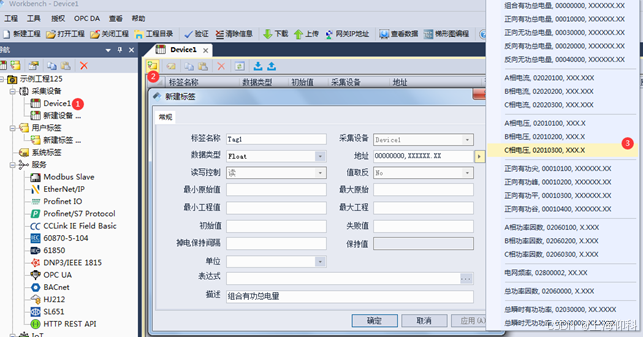

5. 按如下順序，添加要采集的數據。可添加多個數據。

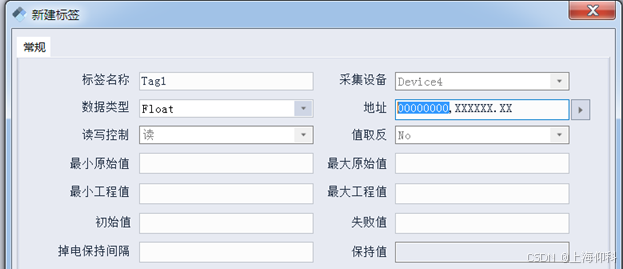

6. 如果要采集的數據沒有在右面的彈出框中出現，可打開電表的說明書，找到要采集的數據的寄存器地址，手動輸入地址即可。如下：00000000修改成寄存器的地址。XXXXXX.XX代表有6位整數部分，2位小數部分，可根據實際情況修改。

7. 如下為采集電表的三相電壓。

8. 完成上述配置后，點擊“下載”，把工程下載到網關中，點擊“查看數據”，查看網關采集到的數據情況。

5 用HJ212協議轉發數據

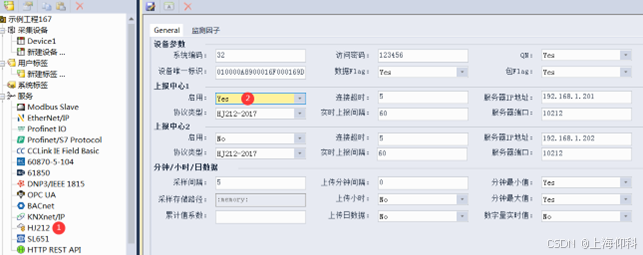

1. 到菜單“服務”下，點擊HJ212，啟用HJ212服務。網關可以上報到兩個中心。如果只上報一個，則啟用一個即可。


選項 說明
系統編碼ST 環保平臺提供
訪問密碼PW 環保平臺提供。如果沒有，則設置為空。
設備唯一標示MN 環保平臺提供
QN，數據Flag，報Flag 環保平臺如果不需要這些參數，則設置為No。沒有特殊說明，使用默認Yes即可。
實時命令編碼 使用默認2011
連接超時 默認5秒。網關5秒內不能和中心建立連接，會重新嘗試建立連接。
服務器IP地址
服務器端口 環保平臺的IP和端口
協議類型 一般選擇HJ212-2007
實時上報間隔 默認60秒。網關每隔60秒上報一次實時數據。

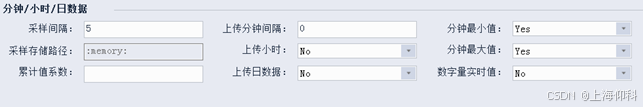

“分鐘/小時/日數據”是發送相應的分鐘，小時，日數據給環保平臺。此功能為選配功能，標準網關不包含此功能，如有需要，請聯系客服開通。
選項 說明
采集間隔 默認5秒。網關采集外部設備數據的間隔。
上傳分鐘間隔 單位：分鐘。
上報分鐘數據的間隔。
上傳小時 設置成Yes，則上報小時數據。
上傳日數據 設置成Yes，則上傳日數據
分鐘最大值
分鐘最小值 設置成Yes，則上報這兩個數據
數字量實時值 設置成Yes，則對數字量不做平均計算，上報實時值。
累積值系數 數據放大的倍數。如填寫10，則上報的值都放大10倍。

6 212功能測試

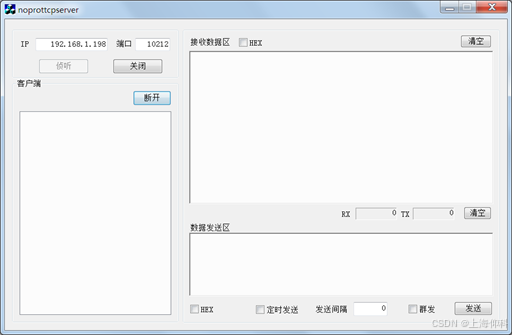

1. 在電腦上打開測試軟件。把電腦的IP地址配置成192.168.1.198，并把IP配置成電腦的IP地址，端口填寫10212，然后點擊偵聽。

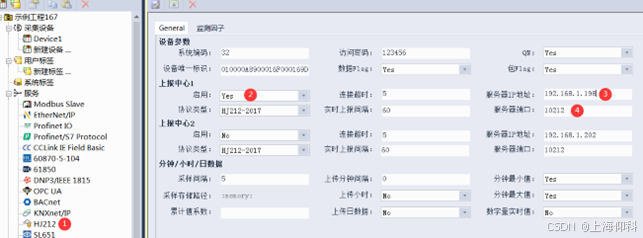

2. 配置網關參數如下：

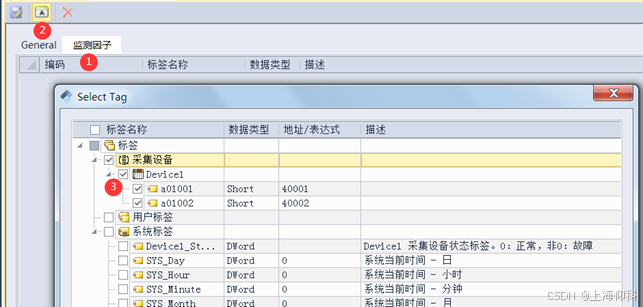

3. 把要上傳的數據添加到“檢測因子”下面。

4. 配置完成后，點擊下載，把工程下載到網關中。
5. 關閉電腦上的防火墻和殺毒軟件。

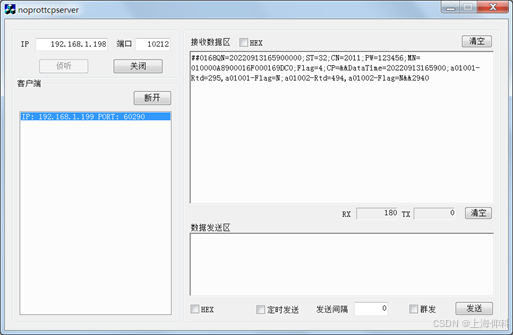

6. 等待一段時間后，軟件會收到網關發送上來的數據。


7 其他說明

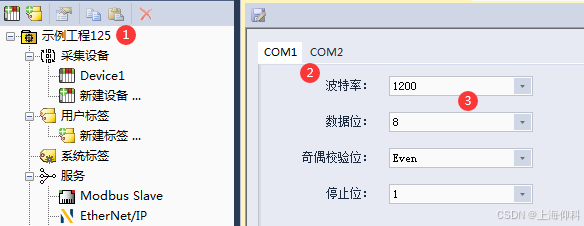

1. 如下可以修改網關串口的波特率。

2. 如果不能采集到電表的數據。可在檢查一下這幾個參數配置。1）網關和電表的波特率是否一致。一般電表是1200或者2400，偶檢驗。2）電表的表號是否正確。如果不能確定，可以輸入12個A，進行測試。

8 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
