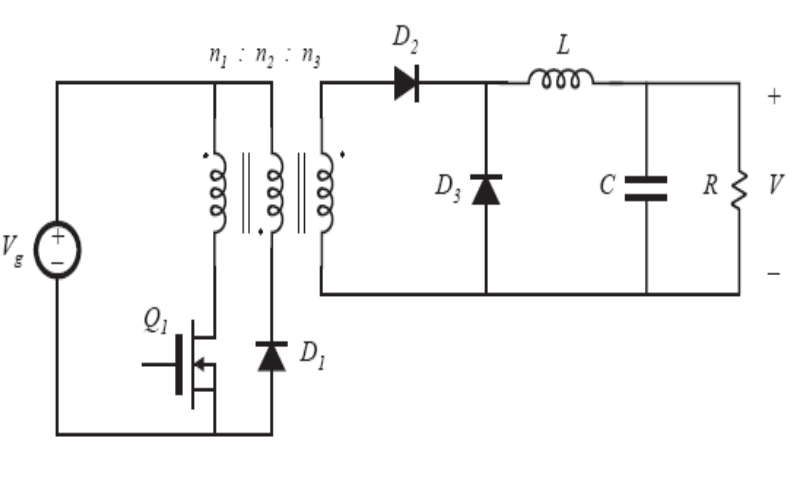

圖所示的是RCD復位正激變換器，即在變壓器上并聯了一個由二極管D，電容C，電阻R組成的環節，在開關S關斷時由激磁電感和漏感的感應電勢使二極管D導通，由電容C上的電壓對變壓器復位。圖是RCD復位正激變換器的主要工作波形。電容C兩端電壓在一個開關周期內近似為直流電壓，則RCD復位電壓是一個方波。同樣在開關管關斷瞬間，變壓器上有一個電壓尖峰，是由變壓器漏感與開關管結電容諧振引起的。

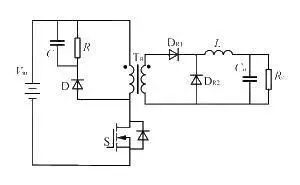

(a)RCD復位正激變換器

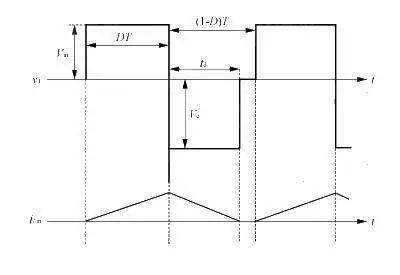

(b)RCD復位正激變換器工作波形

諧振復位和RCD復位都有其各自的優缺點，而且，兩種復位方式的優缺點基本上是互補的。

1）根據伏秒平衡原理，VT一個周期內平均值要等于零。諧振復位的復位電壓是正弦波，因此復位電壓的平臺相對比較高，即開關管S的VDS電壓平臺比較高，而RCD復位的復位電壓是方波，所以復位電壓的平臺相對比較低，也即開關管S的VDS電壓平臺比較低。

2）諧振復位正激變換器變壓器上的電壓尖峰（最終反映到vDS的電壓尖峰）是由變壓器漏感LS與電容C諧振造成的，RCD復位正激變換器變壓器上的電壓尖峰是由變壓器漏感LS與開關管S的結電容諧振造成的。由于電容C的容量遠遠大于開關管S的結電容，諧振復位電壓尖峰的諧振周期要遠大于RCD復位電壓尖峰的諧振周期，因此，在變壓器漏感LS上的負載電流能量一定的情況下，諧振復位的電壓尖峰幅度要比RCD復位的電壓尖峰幅度低得多。從另一個角度理解，可以認為諧振復位正激變換器在開關管D－S間并聯的電容C起到了吸收電壓尖峰的作用。

3）RCD復位正激變換器的激磁能量和漏感能量全部消耗在電阻R上，而諧振復位正激變換器的激磁能量和漏感能量基本上沒有消耗，見圖。但是由于諧振復位正激變換器在開關導通之前，電容C兩端的電壓為Vin，因此有CVin2的能量消耗在開關管開通過程中。

4）從圖及圖iLm波形可以看到，諧振復位正激變換器變壓器磁偏比較小，而RCD復位正激變換器變壓器磁偏較大。

小結

以上分析可以得知，兩種復位方式的正激變換器都有各自的優點，但缺點也比較明顯，在某些時候設計起來有較大的瓶頸。這就不難想到將兩種復位方式結合起來，來軟化它們各自的缺點，同時還能帶來新的優點，即諧振RCD復位正激變換器。
