電路原理圖設計是電子系統開發的核心環節之一，是連接概念設計和實際硬件實現的橋梁。

一、設計流程

需求分析：明確電路功能需求（如放大、濾波、電源轉換）和技術指標（電壓電流范圍、頻率帶寬、功耗等）。

架構設計：劃分功能模塊（電源、信號處理、接口等），規劃信號流向和模塊間交互方式

元器件選型：根據參數（如電阻功率、電容耐壓、半導體特性）選擇器件，驗證供應鏈可行性。

原理圖繪制：使用EDA工具繪制符合規范的電路圖，確保模塊化布局和清晰標注。

仿真驗證：通過仿真工具驗證電路性能（如時序、功耗、信號完整性）。

設計審查：通過電氣規則檢查（ERC）和團隊評審，排查潛在設計缺陷。

生產文件輸出：生成制造所需的BOM、網表、裝配圖等文件。

二、關鍵設計原則

信號完整性：傳輸線控制、端接匹配、串擾抑制

電源設計：電源架構設計、去耦策略、熱設計

EMC設計：濾波設計、屏蔽與接地、輻射控制

三、常見設計錯誤

基礎錯誤：未連接的懸浮引腳、電源/地符號混淆、器件使能端未正確處理

參數錯誤：分壓電阻功率計算錯誤、運放輸入超出共模范圍、電容耐壓裕量不足

時序錯誤：上電順序沖突、復位電路時間常數不當、時鐘驅動能力不足

四、典型設計案例及設計驗證

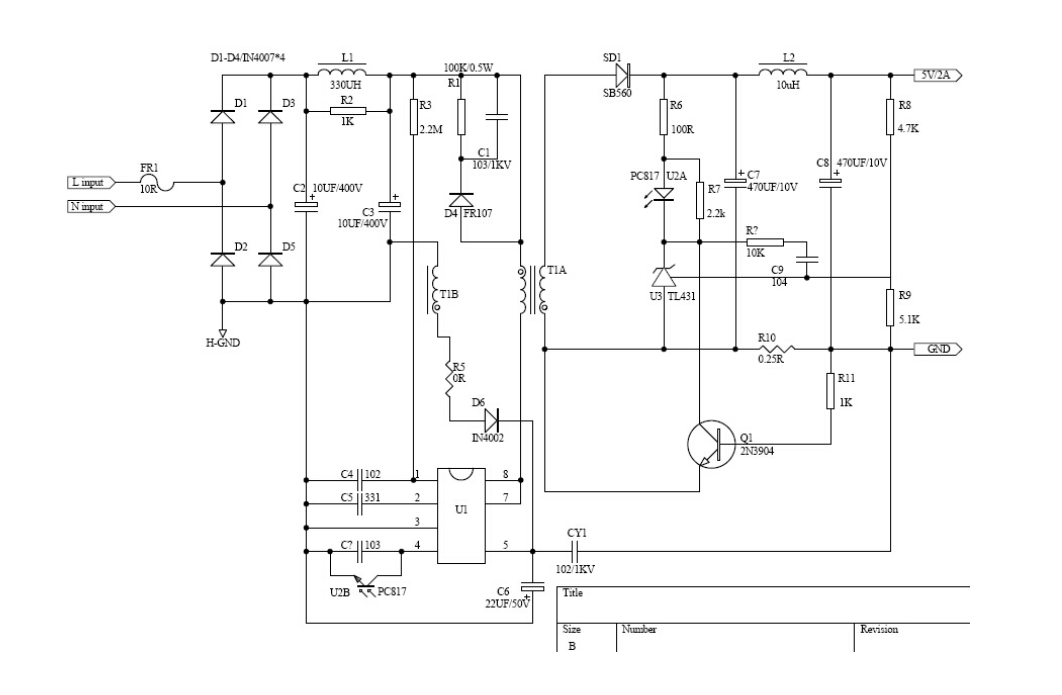

開關電源設計

MCU最小系統

高速接口設計

原型測試：電源測試、功能測試、極限測試

認證準備

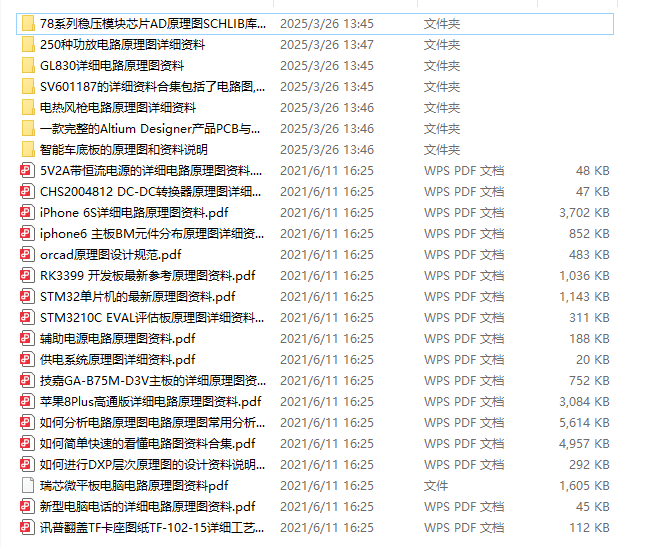

原理圖設計資料合集如下圖所示（免費分享）
