截止2024年，中國60歲及以上常住人口接近3.1億，占總?cè)丝诒戎氐?2%。隨著老年化人口的趨勢日益嚴重，如何持續保障老年人健康已成為當務之急。。

海凌科推出60G呼吸心跳檢測雷達人在傳感器HLK-LD6002，實現對人體呼吸、心率的無接觸感知，最大探測距離 1.5m。

產品介紹/HLK-LD6002

HLK-LD6002 是基于 ADT6101P 芯片開發的雷達感應模組，單片集成57~64GHz 射頻收發系統，2T2R PCB 微帶天線，1MB flash，雷達信號處理單元，ARM Cortex-M3 內核。

本模塊基于FMCW雷達機制，探測由于人體肌體表面反射雷達回波，結合雷達信號處理算法，實現單人實時呼吸心率頻率測量。

— 基于 FMCW 調頻連續波信號進行雷達探測

—實現對人體呼吸、心率的無接觸感知

—人體呼吸心率最大探測距離 1.5m

—通用 UART 接口，提供通訊協議

—預留多組 IO 口及多種通訊接口，支持客戶二次開發，適用于多個場景應用

—尺寸小巧，僅為 25*31.5mm，支持排針接插

—不受溫度、濕度、噪聲、氣流、灰塵、光照等環境影響

產品功能/HLK-LD6002

1

無感監測，提升用戶體驗

傳統的呼吸和心率檢測通常依賴胸帶、指夾式血氧儀或攝像頭監測，但這些方式要么需要接觸身體，影響舒適度，要么受光線和隱私限制。

HLK-LD6002 采用 57-64GHz 毫米波，可以感知人體的呼吸和心率，完全無需接觸，也不會像攝像頭一樣涉及隱私問題。

該模塊可以在睡眠、靜坐或臥床等自然狀態下被監測，尤其適合長期護理場景，如養老院、居家看護等。

2

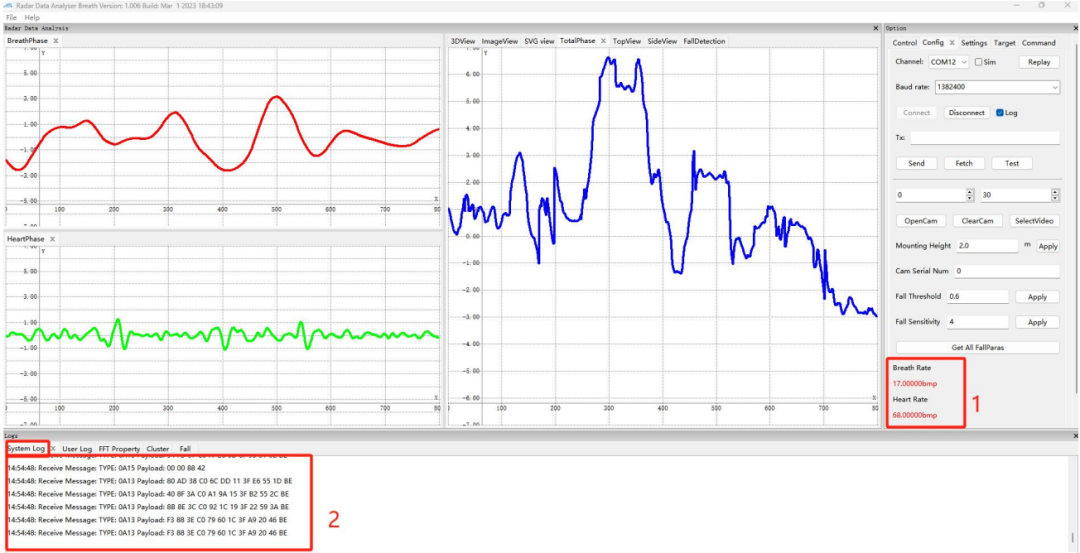

實時監測，人體呼吸、心跳

毫米波雷達的挑戰在于如何從復雜的回波信號中提取微弱的生命體征。HLK-LD6002 內置 ARM Cortex-M3 處理器 ，基于人體肌體表面反射雷達回波，結合雷達信號處理算法，實現單人實時呼吸心率頻率測量。

呼吸測量次數范圍 9-48 bpm，心跳測量次數范圍 60-150 bpm，實時了解呼吸心率情況，預防意外情況發生。

3

靈活安裝，適配多種需求

HLK-LD6002 支持 側裝 和 傾斜安裝 兩種方式，以適應不同監測場景：

側裝（站立/坐姿監測）：雷達安裝高度應與人體胸腔齊平（約1-1.2米），距離不超過1.5米，適用于病房監護、辦公室健康監測等場景。

傾斜安裝（睡眠監測）：建議安裝在床頭正上方1米處，向下傾斜45°對準床鋪中央，確保雷達波束覆蓋主要軀干部位，避免四肢干擾。

產品應用/HLK-RM58N

1

智能家庭場景

HLK-LD6002可適用于智能家庭場景，實現無接觸、長期穩定的呼吸/心率監測，異常情況預警，從而預防意外情況的發生，進一步解決了獨居老人的健康看護問題。

2

養老機構場景

HLK-LD6002可適用于養老機構，可以實時監測呼吸/心率是否超出安全閾值，如正常成年人1分鐘呼吸12-20次,心跳在60-100次/分鐘，一旦超出閾值實時推送警報，減少人工看護成本。
