在某汽車制造企業的總裝車間自動化生產線中，主控系統采用西門子S7-1500PLC（Profinet主站），現場部署了多臺SICK激光測距傳感器用于車身尺寸檢測和精確定位。由于協議不匹配，需通過EthernetIP轉Profinet網關（選用穩聯技術WL-PN-EIPM）實現異構網絡的數據互通，確保傳感器數據實時、可靠地傳輸至PLC進行處理。

IP地址分配

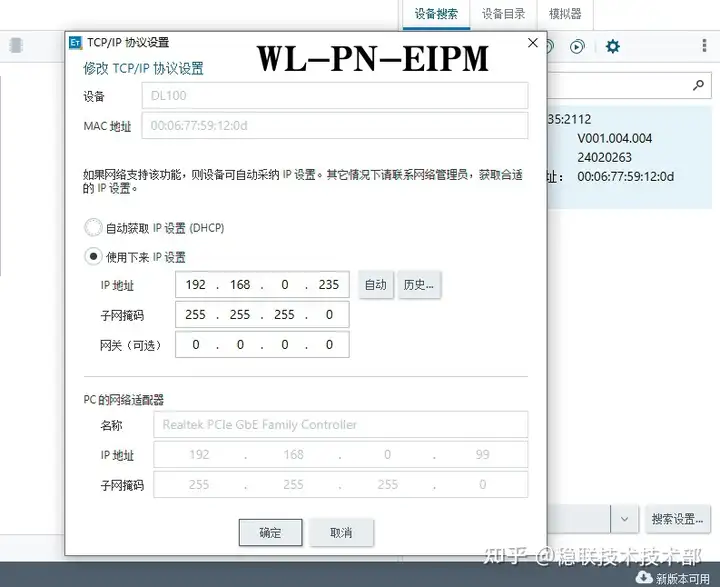

-使用SOPASET軟件通過USB轉以太網適配器連接傳感器

-設置傳感器IP地址為192.168.1.10（子網掩碼255.255.255.0）

-置標設備名稱為"LMS111_01"（便于后續識別）

2.EthernetIP參數置標

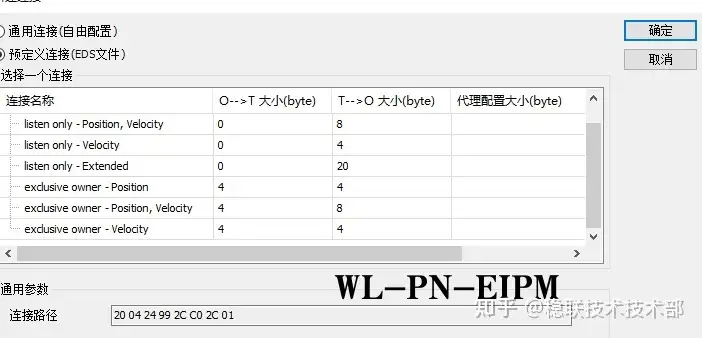

協議轉換置標-創建通信映射-在置標工具中選擇"ProtocolConversion"→"EthernetIPtoProfinet"模式-植入SICK傳感器的EDS文件，自動識別設備能力與數據結構

置標下載與激活-保存置標-點擊"ApplyConfiguration"將參數寫入網關閃存-重啟網關使置標生效.EthernetIP轉Profinet網關（選用穩聯技術WL-PN-EIPM）

西門子PLC組態

網關GSD文件植入在TIAPortal中選擇"Options"→"ManageGeneralStationDescriptionFiles(GSD)"，安裝穩聯技術WL-PN-EIPM網關的GSD文件（.xml格式），硬件組態在項目中添加S7-1200PLC

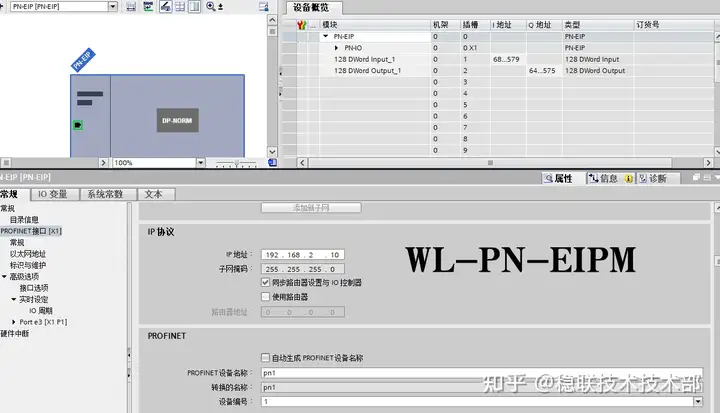

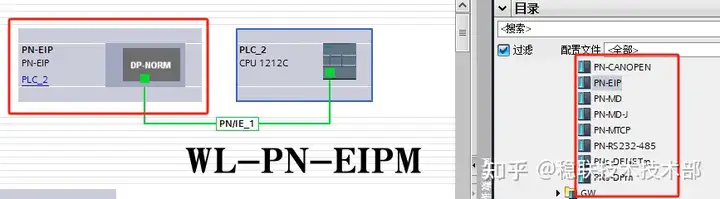

在硬件目錄中找到"pn-eip"設備，拖至Profinet網絡視圖，分配設備名稱為"SensorGateway"，設置IP地址為192.168.2.10

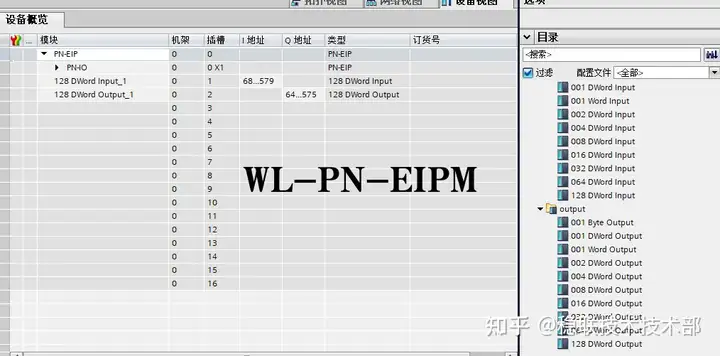

I/O地址分配-雙擊網關模塊-進入"Properties"→"General"→"Inputs/Outputs"-確認輸入?yún)^(qū)（IW68-IW579）和輸出區（IW64-IW575）分配-生成硬件標識符（HWID）EthernetIP轉Profinet網關（選用穩聯技術WL-PN-EIPM）。

下載與測試

1.編譯項目并下載至PLC

2.在TIAPortal中創建變量表，監控IW68-IW579數據

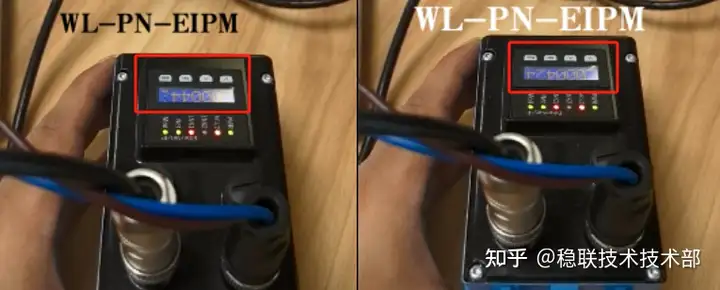

3.手動觸發傳感器測量，觀察PLC變量變化

項目成果與效益

-實現異構系統無縫集成：通過網關成功連接SICK傳感器與西門子PLC，打破協議壁壘

-高精度數據采集：傳感器測量數據準確傳輸至PLC，誤差控制在±5mm以內

-提高生產效率：實時位置數據支持自動化定位與裝配，生產線節拍提升15%

-簡化維護成本：統一的Profinet網絡架構降低了系統復雜度，減少故障排查時間

此置標案例可廣泛應用于汽車制造、物流倉儲、機器人視覺等需要高精度測量與控制的工業場景，為異構工業網絡的互聯互通提供了標準化解決方案。
