德州儀器針對儲能系統的應用與創新

塑造可持續能源生態

儲能系統 (ESS) 正在成為平衡電網、優化能源利用的重要解決方案，使太陽能等可再生能源能夠在高峰用電時段得到更高效的調配，以降低成本、緩解電網壓力。在大型儲能電站規模擴張的同時，戶用儲能單元也逐步成為家庭應對電價波動與電網停機的經濟之選。

在慕尼黑電子展 2025 年創新儲能技術論壇上，德州儀器系統工程師深入解析了德州儀器創新的儲能系統解決方案與電池管理系統 (BMS) 技術，助力設計更安全可靠、更高效、更智能靈活的儲能系統。

TI 1500V 電池簇電池管理一站式系統參考設計

助力加速高壓儲能系統產品設計

TI 高達 1500V 的高壓鋰離子和磷酸鐵鋰電池組組合參考設計(TIDA-HVBMS-ESS-PLTFRM)是適用于 1500V 電網級的儲能電池 BMS 硬件和軟件的系統平臺方案，集成了：

?用于電芯監測和平衡的電池監控單元(BMU)

?用于機架電流、電壓和絕緣監測的高壓監測單元(HMU)

?用于系統控制的電池控制單元(BCU)

這一方案可監控每個電芯的電壓、電芯溫度、總線電壓、并聯電流、絕緣阻抗，并保護可用性以確保安全使用。設計工程師可以自由選擇菊花鏈通信或 CAN 通信來堆疊 BMU，以支持用于采用菊花鏈的多模塊電池或用于支持 CAN 的多模塊電池。

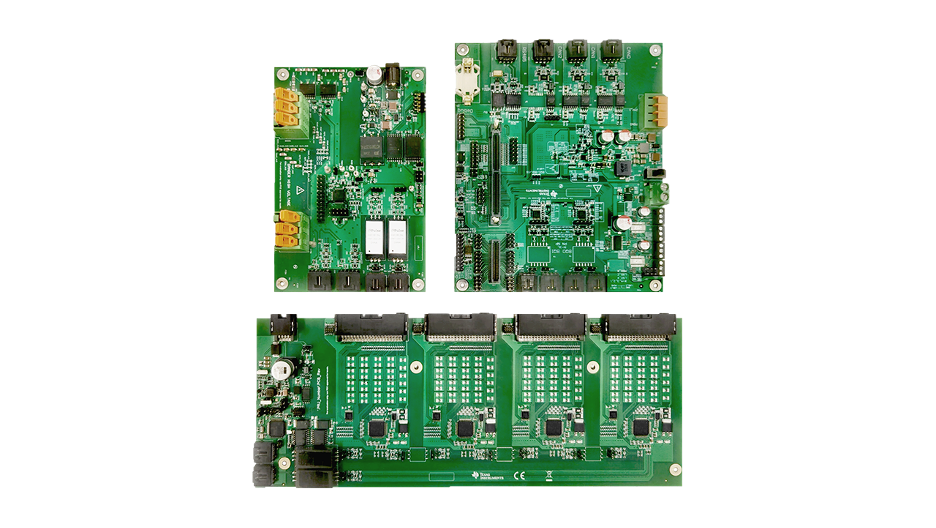

高達 1500V 的高壓鋰離子和磷酸鐵鋰電池組組合參考設計

(TIDA-HVBMS-ESS-PLTFRM)

TI 低壓 BMS 系統解決方案

讓戶用儲能系統更安全高效

TI 低壓 BMS 系統解決方案可以兼容低壓戶用儲能和多個 BMU 堆疊的高壓儲能電站應用，TI 的低成本電池管理模擬前端芯片 (AFE) BQ76972 可以滿足 GB/T34131-2023 的精度要求，并且能夠保證儲能系統 (ESS) 的安全，可靠運行，滿足不同的設計需求。

該系統解決方案包括：

?TI 具有精確電池測量和高側 MOSFET 控制功能的 10 節至 16 節串聯電池包參考設計(TIDA-010208)

?TI 適用于大容量應用且具有低側 MOSFET 控制功能的 16 芯串聯電池包參考設計(TIDA-010216)

?TI 德州儀器適用于低壓戶用儲能與高壓儲能電站的可堆疊、低成本電池管理單元參考設計(TIDA-010247)

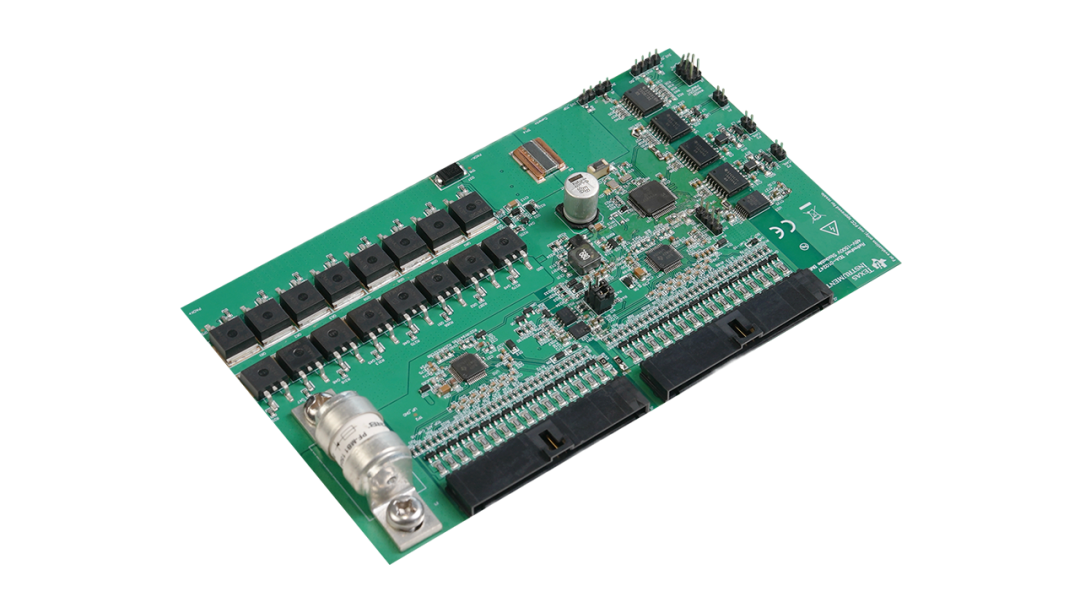

德州儀器適用于低壓戶用儲能與高壓儲能電站的可堆疊、低成本電池管理單元參考設計 (TIDA-010247)

TI 創新電池包主動均衡架構

有助實現更高集成化、更高效率的儲能系統

TI 創新性的基于諧振雙有源橋的有源包間均衡參考設計，可以通過雙向隔離的 DC/DC 實現能量從電池組到 24V 總線的雙向傳輸，有助于實現有源電池組平衡，只需兩個半橋即可以極低的成本實現自然雙向電力傳輸，變頻加移相的控制策略可以幫助實現全范圍 ZVS，進而有助于實現高頻和小型化，同時還提供高效率。

基于諧振雙有源橋的有源包間均衡參考設計

TI 無線電池管理方案

助力簡化隔離設計并保障電氣安全

TI 創新性的可堆疊無線電池管理單元的參考設計方案，適用于高壓戶用儲能和高壓儲能電站應用。TI 創新的、工業級、高性能的電池管理模擬前端芯片 (AFE) BQ78706 能夠保證儲能系統 (ESS) 的安全，可靠運行。無線電池管理芯片 CC2662R-Q1 采用 TI 的私有無線協議 SimpleLink wBMS, 通信協議概念符合最高 ISO26262 ASIL-D 的功能安全認證。

無線電池管理技術能夠消除通信線纜和連接器、減小系統的體積、降低系統重量、優化整體的成本，消除了系統中高低壓之間的隔離需求，能夠簡化隔離設計，保障電氣安全。

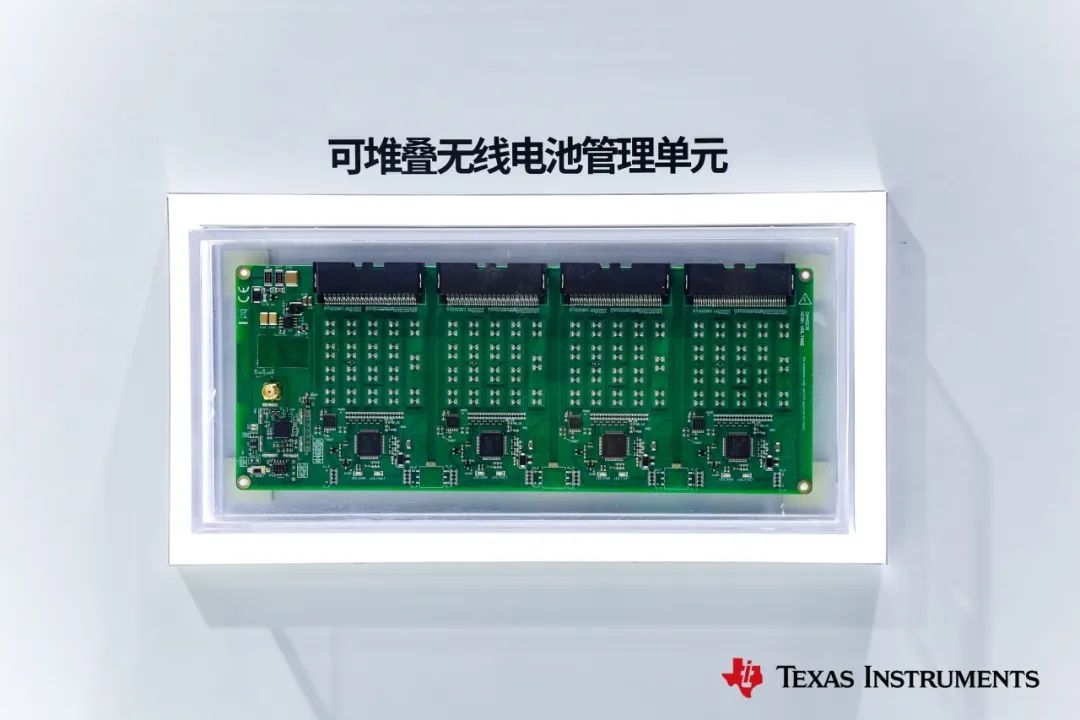

可堆疊無線電池管理單元
