LMH7324 具有RSPECL輸出的微功耗700ps高速四路比較器技術手冊
LMH7324是一款四路比較器，在5V電源電壓下具有700ps的傳播延遲和20ps的低色散。輸入電壓范圍在負電源以下200 mV。這使得LMH7324即使在單個電源上工作時也能進行接地檢測。該設備在5V至12V的寬電源電壓范圍內運行，這允許寬的輸入電壓范圍。然而，如果不需要寬的輸入電壓范圍，使用單端5V電源可以顯著節省功耗，減少散熱。
數據手冊：*附件：LMH7324 具有RSPECL輸出的微功耗700ps高速四路比較器技術手冊.pdf
LMH7324的輸出與RSPECL兼容，也可以配置為創建LVDS電平。LMH7324在-40°C至125°C的工業溫度范圍內運行。LMH7324采用32針WQFN封裝。
特征
(Vcc：= Vcco =+5V，VEE = 0V。）
Propagation Delay 700 ps
超速色散20 ps
快速上升和下降時間150 ps
電源范圍5V至12V
輸入公共模式范圍擴展200 mA
負軌下方
RSPECL輸出
引腳配置

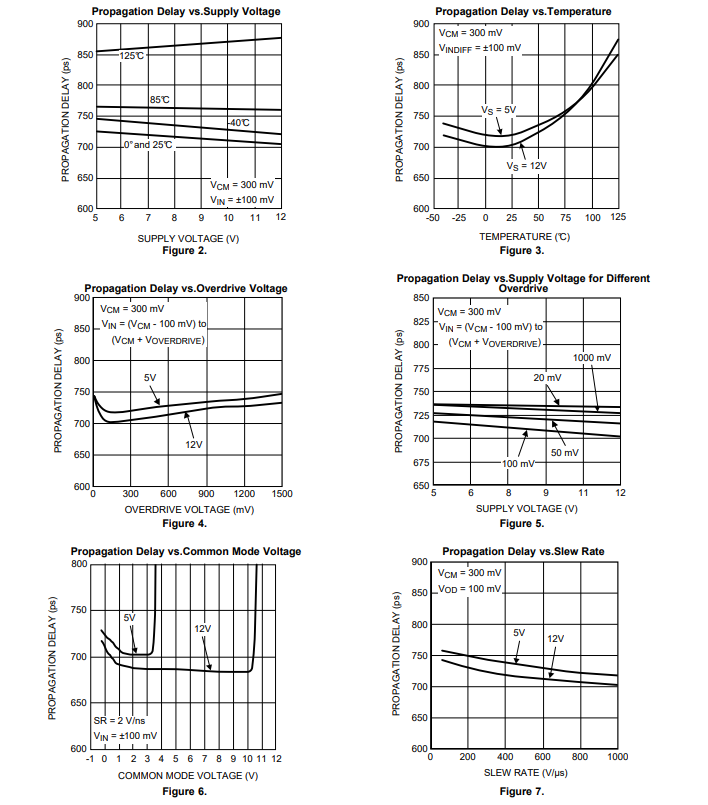

典型特性

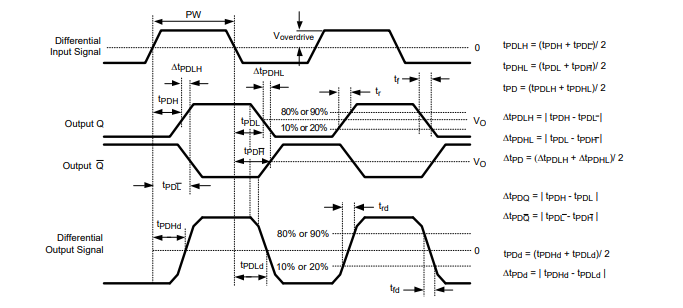

時序圖
應用
數字接收機
高速信號恢復
零交叉檢測器
高速采樣
窗口比較器
高速信號觸發
