概述
MAX7324 2線串行接口外設具有16路I/O端口，其中8路為推挽輸出，8路為推挽輸入。每路輸入具有可選擇的內部上拉、過壓保護至+6V、以及帶有中斷輸出的瞬態檢測功能。

所有輸入端口連續監視狀態變化(瞬態檢測)。器件鎖存中斷，實現對瞬態變化的檢測。采用中斷屏蔽功能觸發/INT輸出，可選擇任意輸入組合。當隨后通過串行接口訪問MAX7324時，任何沒有處理的中斷均被清除。

推挽輸出額定可吸入20mA的電流，可以用于驅動LED。/RST輸入對串口清零，終止與MAX7324的任何I2C通信。

MAX7324使用帶有4電平邏輯的兩個地址輸入，以支持16個I2C從地址。從地址還能夠以4端口為一組，使能或者禁止內部40kΩ上拉。

MAX7324是引腳兼容端口擴展器系列器件之一，可選擇輸入端口、開漏I/O端口和推挽輸出端口(參考完整數據資料中的表1)。

MAX7324采用24引腳QSOP和TQFN封裝，規定工作在-40°C至+125°C汽車級溫度范圍。
數據表：*附件：MAX7324 I2C端口擴展器，提供8路推挽式輸出和8路輸入技術手冊.pdf

應用

• 蜂窩電話
• 筆記本電腦
• SAN/NAS
• 衛星通信
• 服務器

特性

• 400kHz、I2C串口，具有+6V容限
• +1.71V至+5.5V工作電壓
• 8路推挽輸出端口
• 8路推挽輸入端口，具有可屏蔽、鎖存瞬態檢測功能
• 輸入端口過壓保護至+6V
• 鎖存瞬態變化，支持讀操作之間的檢測
• /INT輸出告警輸入發生變化
• 通過AD0和AD2輸入選擇16個從地址
• 低至0.6μA的待機電流
• 工作溫度范圍：-40°C至+125°C

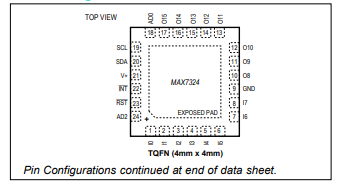

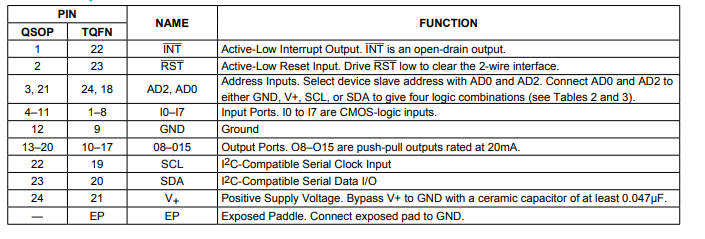

引腳配置描述

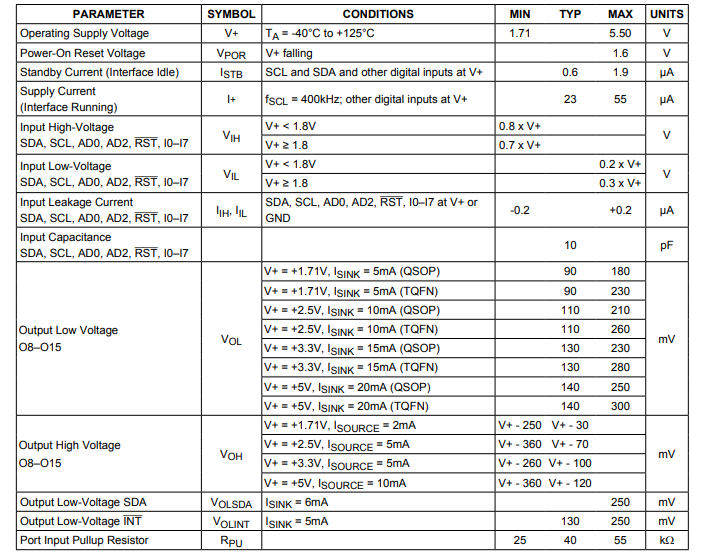

DC電氣特性

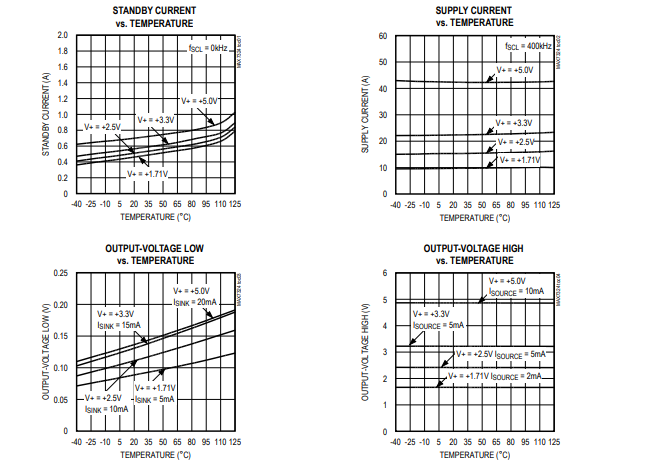

典型操作特性

詳細說明

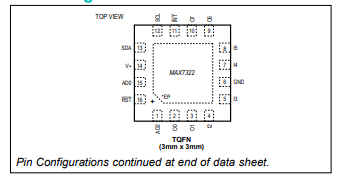

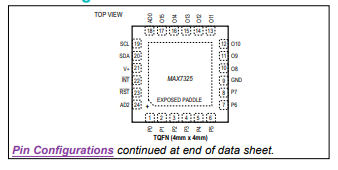

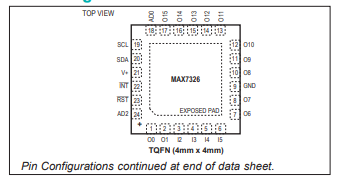

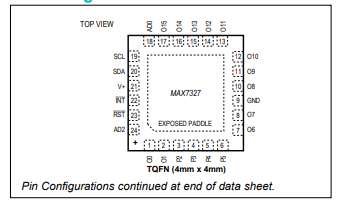

MAX7324 - MAX7327系列對比

MAX7324 - MAX7327系列由四個引腳兼容的16端口擴展器組成，它們集成了MAX7320的功能，并且其中之一集成了MAX7319、MAX7321、MAX7322或MAX7323的功能。

功能概述

MAX7324是一款通用端口擴展器，工作電壓范圍為1.71V至5.5V，提供8個推挽輸出端口和8個CMOS輸入端口，這些輸入端口具備高達 +6V的過壓保護。

MAX7324可通過地址輸入AD0和AD2設置為32個I2C從地址中的兩個（見表2和表3 ），并通過I2C串行接口進行訪問，速率最高可達400kHz。8個輸出端口和8個輸入端口具有不同的從地址。8個推挽輸出端口的地址為101xxxx，而8個輸入端口（I0 - I7）的地址為110xxxx。RST輸入引腳在出現總線鎖定情況時會清除串行接口，終止發往或來自MAX7324的任何串行事務。

該器件具備轉換檢測功能。所有輸入端口會持續監控變化情況。輸入變化會設置8個標志位中的1個，用以識別發生變化的輸入端口。所有標志位在對MAX7324進行后續讀或寫操作時會被清除。
