概述
MAX7327 2線串行接口外設，該器件具有12路推挽輸出，以及4路可配置的開漏I/O端口，帶有可選擇的內部上拉和中斷檢測功能。所有端口均過壓保護至+6V，與電源電壓無關。

4路I/O端口可配置為輸入端口，連續監視狀態變化(瞬態檢測)。開漏極+6V容限的/INT輸出指示狀態變化。器件鎖存中斷，實現對瞬態變化的檢測。當隨后通過串行接口訪問MAX7327時，任何沒有處理的中斷均被清除。12路推挽和4路開漏輸出額定可吸入20mA的電流，可以用于驅動LED。/RST輸入對串口清零，終止與MAX7327的任何I2C通信。

MAX7327使用帶有4電平邏輯的兩個地址輸入，以支持16個I2C從地址。從地址還可決定I/O端口的上電邏輯狀態，并能夠以2端口為一組，使能或者禁止內部40kΩ上拉。

MAX7327是引腳兼容端口擴展器系列器件之一，可選擇輸入端口、開漏I/O端口和推挽輸出端口(參見完整數據資料中的表1)。

MAX7327采用24引腳QSOP和TQFN封裝，規定工作在-40°C至+125°C汽車級溫度范圍。
數據表：*附件：MAX7327 I2C端口擴展器，提供12路推挽式輸出和4路漏極開路IO技術手冊.pdf

應用

• 蜂窩電話
• 筆記本電腦
• SAN/NAS
• 衛星通信
• 服務器

特性

• 400kHz、I2C串口
• +1.71V至+5.5V工作電壓
• 12路推挽輸出端口，額定可吸入20mA的電流
• 4路開漏I/O端口，額定可吸入20mA的電流
• I/O端口過壓保護至+6V
• 可選擇的I/O上電缺省邏輯狀態
• 鎖存瞬態變化，支持讀操作之間的檢測
• /INT輸出告警輸入發生變化
• 通過AD0和AD2輸入選擇16個從地址
• 低至0.6μA (典型值)的待機電流
• 工作溫度范圍：-40°C至+125°C

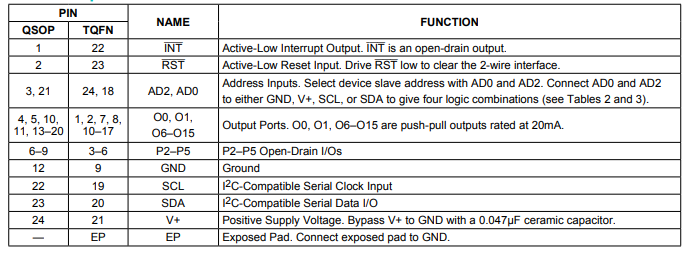

引腳配置描述

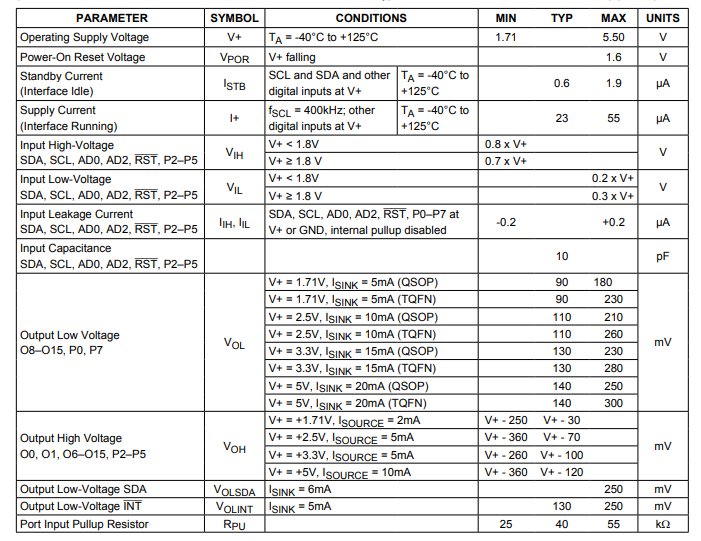

DC電氣特性

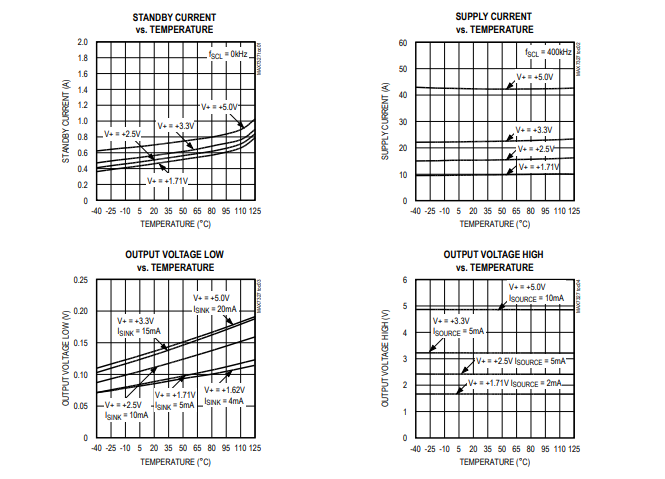

典型操作特性

詳細說明

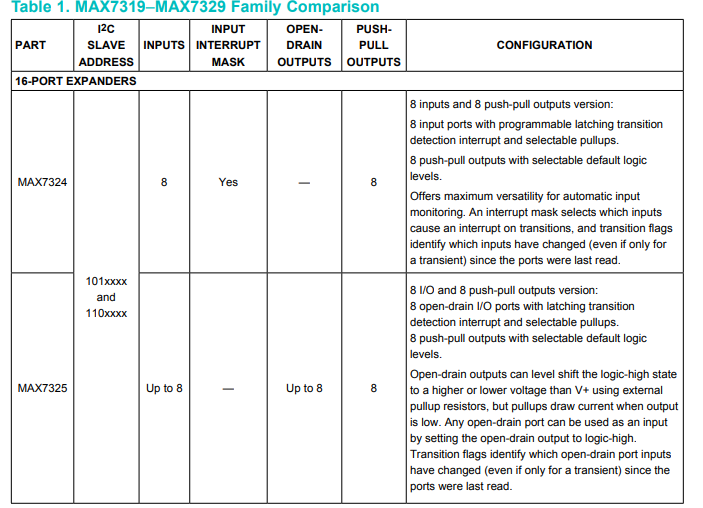

MAX7319 - MAX7329系列對比

MAX7324 - MAX7327系列由四個引腳兼容的16端口擴展器組成，它們集成了MAX7320的功能，并且其中之一集成了MAX7319、MAX7321、MAX7322或MAX7323的功能。

功能概述

MAX7327是一款通用端口擴展器，工作電壓范圍為1.71V至5.5V，提供12個推挽輸出端口，每個端口具有20mA的灌電流能力和10mA的源驅動能力，以及4個開漏I/O端口，每個端口具有20mA的灌電流能力。所有開漏輸出端口都具備高達 +6V的過壓保護。

MAX7327可通過地址輸入AD2和AD0設置為32個I2C從地址中的兩個（見表2和表3 ），并通過I2C串行接口進行訪問，速率最高可達400kHz。8個推挽輸出端口使用不同的從地址，其余4個推挽輸出端口和開漏I/O端口使用相同的從地址。8個推挽輸出端口（O8 - O15）的地址為101xxxx ，4個推挽輸出端口（O0、O1、O6和O7）以及開漏I/O端口（P2 - P5）的地址為110xxxx。RST輸入引腳在出現總線鎖定情況時會清除串行接口，終止發往或來自MAX7327的任何串行事務。

通過將端口輸出邏輯設為高電平（開漏輸出為高阻抗），可將任意開漏端口配置為邏輯輸入。從MAX7327讀取時，通過串行接口讀取的實際端口邏輯電平會被回傳。
