概述
MAX7325 2線串行接口外設具有16路I/O端口。其中8路為推挽輸出，另外8路為I/O端口，帶有可選擇的內部上拉和瞬態檢測功能。8路I/O口可以用作邏輯輸入或漏極開路輸出。所有端口均過壓保護至+6V。

所有I/O端口連續監視狀態變化(瞬態檢測)。/INT輸出用于指示狀態變化。器件鎖存中斷，實現對瞬態變化的檢測。當隨后通過串行接口訪問MAX7325時，任何沒有處理的中斷均被清除。漏極開路輸出額定可吸入20mA的電流，可以用于驅動LED。/RST輸入對串口清零，終止與MAX7325的任何I2C通信。

MAX7325使用帶有4電平邏輯的兩個地址輸入，以支持16個I2C從地址。從地址還可決定I/O端口的上電邏輯狀態，并能夠以4端口為一組，使能或者禁止內部40kΩ上拉。

MAX7325是引腳兼容端口擴展器系列器件之一，可選擇輸入端口、開漏I/O端口和推挽輸出端口(參見完整數據資料中的表1)。

MAX7325采用24引腳QSOP和TQFN封裝，規定工作在-40°C至+125°C汽車級溫度范圍。
數據表：*附件：MAX7325 I2C端口擴展器，提供8路推挽式IO和8個漏極開路IO技術手冊.pdf

應用

• 汽車
• 蜂窩電話
• 筆記本電腦
• SAN/NAS
• 衛星通信
• 服務器

特性

• 400kHz、I2C串口
• +1.71V至+5.5V工作電壓
• 8路推挽輸出端口
• 8路開漏I/O端口，額定可吸入20mA的電流
• I/O端口過壓保護至+6V
• 可選擇的I/O上電缺省邏輯狀態
• 鎖存瞬態變化，支持讀操作之間的檢測
• /INT輸出告警輸入發生變化
• 通過AD0和AD2輸入選擇16個從地址
• 低至0.6μA (典型值)的待機電流
• 工作溫度范圍：-40°C至+125°C

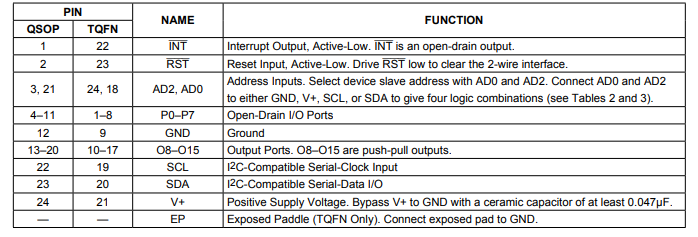

引腳配置描述

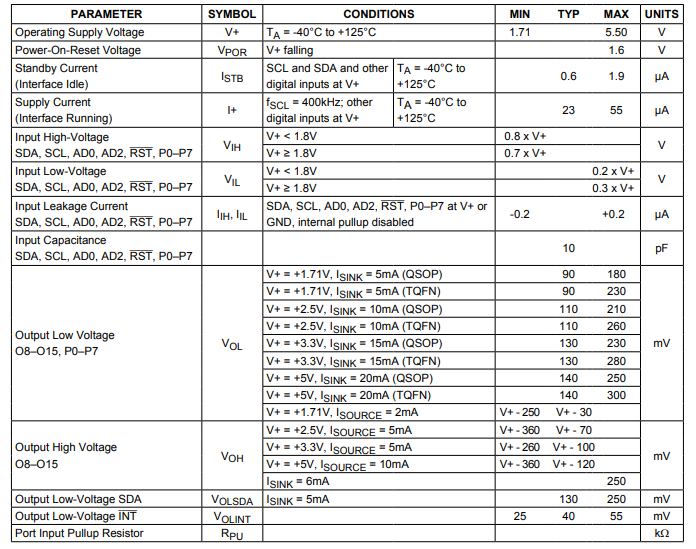

DC電氣特性

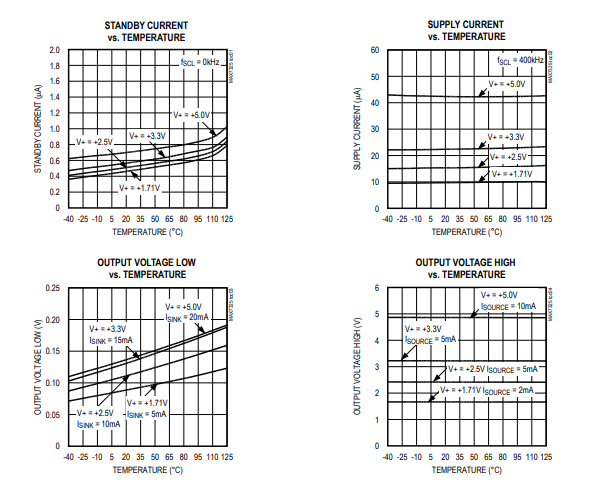

典型操作特性

詳細說明

MAX7319 - MAX7329系列對比

MAX7324 - MAX7327系列由四個引腳兼容的16端口擴展器組成，它們集成了MAX7320的功能，并且其中之一集成了MAX7319、MAX7321、MAX7322或MAX7323的功能。

功能概述

MAX7325是一款通用端口擴展器，由1.71V至5.5V電源供電，提供8個推挽輸出端口和8個開漏I/O端口。每個開漏輸出端口的額定吸收電流為10mA至20mA，且所有端口組合起來的吸收電流總計可達100mA。輸出端口可將負載連接至最高 +5.5V的電源。

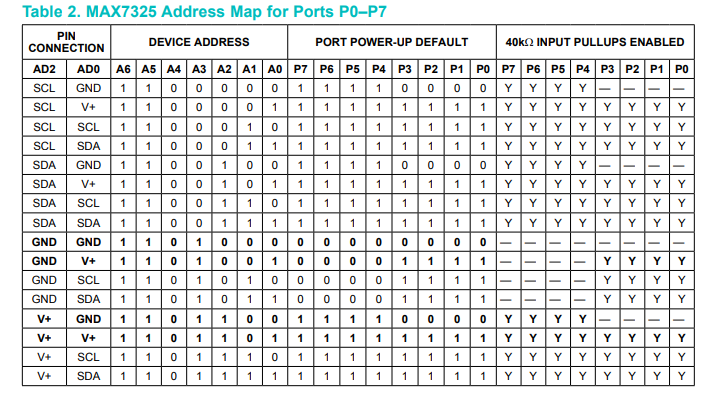

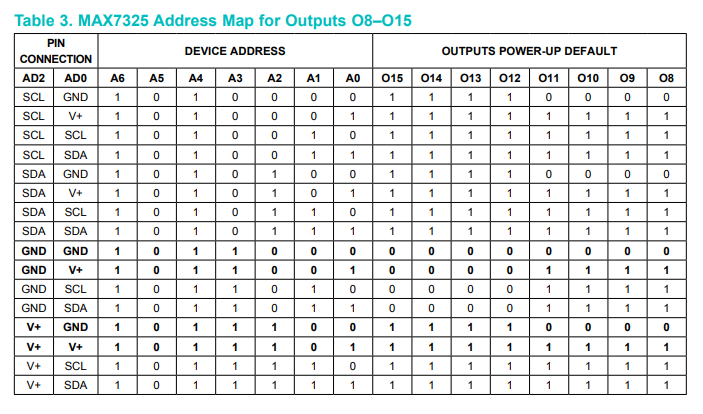

MAX7325可通過地址選擇輸入AD0和AD2設置為32個I2C從地址中的兩個（見表2和表3 ），并通過I2C串行接口進行訪問，速率最高可達400kHz。8個輸出端口和8個輸入/輸出端口具有不同的從地址。8個推挽輸出端口的地址為101xxxx，8個輸入/輸出端口的地址為110xxxx。RST輸入引腳在出現總線鎖定情況時會清除串行接口，終止發往或來自MAX7325的任何串行事務。

通過將端口輸出邏輯設為高電平（開漏輸出為高阻抗），可將任意端口配置為邏輯輸入。從MAX7325讀取時，通過串行接口讀取的實際端口邏輯電平會被回傳。
