概述
MAX7321 2線串行接口外設具有8個漏極開路I/O口，可選擇內部上拉和瞬態檢測功能。每個端口均可以配置成邏輯輸入和漏極開路輸出端口。端口具有+6V過壓保護，與電源電壓無關。

器件連續監視所有配置成輸入的I/O口狀態變化(瞬態檢測)。狀態變化由一個漏極開路的/INT輸出指示。器件鎖存中斷，以實現對瞬態變化的檢測。當隨后通過串行接口訪問MAX7321時，任何沒有處理的中斷均被清除。

漏極開路輸出的額定吸收電流為20mA，可以用來驅動LED。

具有+6V容限的/RST輸入對串口清零，并終止與MAX7321的任何I2C通信。

MAX7321提供兩個具有4電平邏輯的地址輸入，支持16個I2C從地址。從地址還能夠決定I/O端口的上電邏輯狀態，并且以4個端口為一組，使能或者禁止內部40kΩ上拉。

MAX7321是引腳兼容端口擴展器系列器件的一款，可選擇輸入端口、漏極開路I/O端口和推挽輸出端口。

MAX7321采用16引腳QSOP和TQFN封裝，工作在汽車級溫度范圍(-40°C至+125°C)。
數據表：*附件：MAX7321 I2C端口擴展器，具有8路漏極開路IO技術手冊.pdf

應用

• 蜂窩電話
• 筆記本電腦
• SAN/NAS
• 衛星通信
• 服務器

特性

• 400kHz、I2C串口
• +1.71V至+5.5V工作電壓
• 8個漏極開路I/O端口，額定吸收電流達20mA
• I/O端口提供+6V過壓保護
• 所有端口都可以配置為邏輯輸入或漏極開路輸出
• 可選則I/O端口上電缺省邏輯狀態
• 鎖存瞬態變化，支持讀操作之間的檢測
• /INT輸出告警輸入發生變化
• 通過AD0和AD2輸入選擇16個從地址
• 低至0.6μA的(典型)待機電流
• 工作溫度范圍：-40°C至+125°C

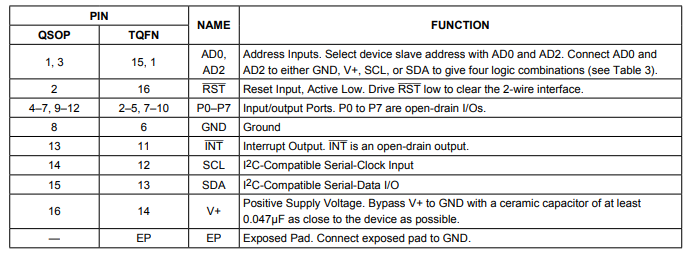

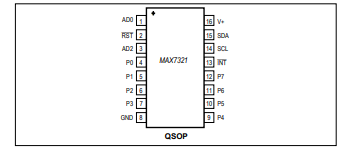

引腳配置描述

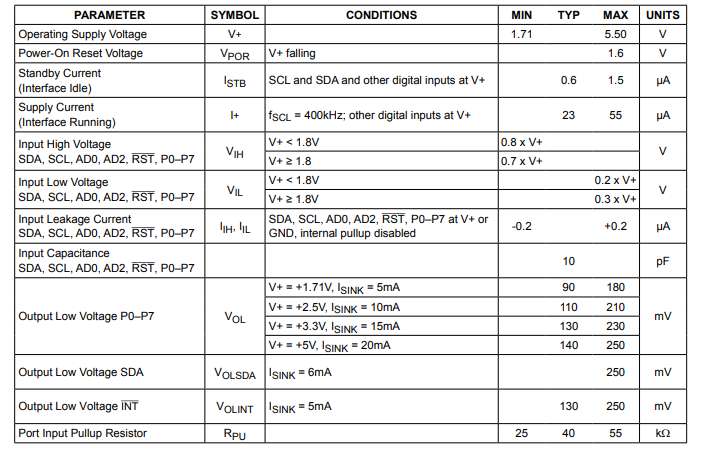

電特性

典型操作特性

向MAX7321寫入數據

向MAX7321寫入數據時，主設備首先傳輸MAX7321的從機地址，此時R/W位為低電平。MAX7321會對從機地址進行應答，并在應答期間對端口進行采樣。如果外部上拉電阻未接入（在從機應答期間），INT引腳將保持高阻態（高電平）。通常，主設備隨后會傳輸一個或多個數據字節。MAX7321會對后續的數據字節進行應答，并在主設備發出停止條件（圖8）之前，用每個新字節更新I/O端口。

應用信息

端口輸入與I2C接口電平轉換（從較高或較低邏輯電壓轉換）

MAX7321的SDA、SCL、AD0、AD2、RST、INT以及I/O端口P0 - P7都具有過壓保護，可承受高達+6V（獨立于V+）的電壓。這使得MAX7321能夠在較低電源電壓（如+3.3V）下工作，同時I2C接口和/或任何輸入端口可由較高邏輯電平（如+5V）驅動。

MAX7321可以在較高電源電壓下工作，同時I2C接口和/或部分I/O端口（P0 - P7）可由較低邏輯電平（如+2.5V）驅動。在任何I/O端口上至少施加0.7 x V+的電壓，以確保邏輯高電平（例如，MAX7321在+5V標稱電源下工作時，可能無法識別+3.3V的邏輯高電平）。一種輸入電平轉換解決方案是使用開漏輸出驅動MAX7321的I/O端口。使用上拉電阻連接到V+或更高電源電壓，以確保邏輯高電壓大于0.7 x V+。

端口輸出電平轉換

開漏輸出架構允許進行電平轉換，轉換到高于或低于MAX7321電源電壓的電平。在任何輸出端使用外部上拉電阻，將高阻態轉換為邏輯高電平。該電阻可以連接到最高+6V的任何正電壓。電阻值的選擇應確保在邏輯低電平條件下，電阻中的電流不超過20mA。對于CMOS輸入，220kΩ是一個不錯的起始值。使用較低的電阻值可提高抗噪聲能力，在功耗不是關鍵因素的應用中，或者對于給定電容負載需要更快上升時間的情況下適用。

每個I/O端口（P0 - P7）都有一個連接到GND的保護二極管（圖9）。當端口被驅動到低于GND的電壓時，保護二極管會將電壓鉗位到低于GND一個二極管壓降的水平。

每個P0 - P7 I/O端口還具有一個40kΩ（典型值）的上拉電阻，可啟用或禁用。當端口被驅動到高于V+的電壓時，上拉使能開關導通，40kΩ上拉電阻接入電路。當MAX7321斷電（V+ = 0）時，每個I/O端口等效為一個40kΩ電阻串聯一個連接到地的二極管。在上述任何情況下，I/O端口都具備+6V的過壓保護（圖9）。

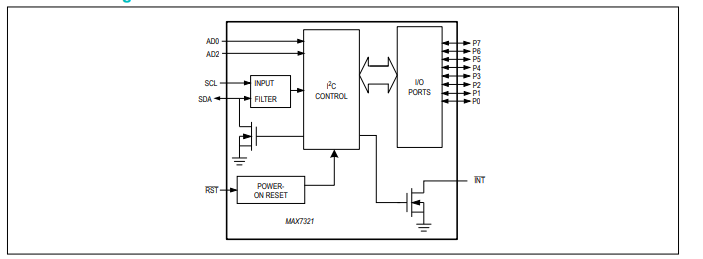

框圖
