概述
ADP5586是一款10 I/O端口擴展器，內置鍵盤矩陣解碼器、可編程邏輯、復位發生器和脈沖發生器。輸入/輸出擴展器IC適用于便攜式設備（手機、遙控器和相機）及非便攜式應用（醫療保健、工業和儀器儀表），可用來增加處理器可用的I/O數量，或者通過接口連接器減少前面板設計所需的I/O數量。

ADP5586處理所有按鍵掃描和解碼，并通過一條中斷線通知主處理器有新的按鍵事件發生。GPI變化和邏輯變化也可以通過FIFO記錄為事件，從而無需監控不同的寄存器來判斷事件變化。ADP5586配有一個FIFO，它最多可以存儲16個事件。處理器可以通過I^2^C兼容型接口回讀事件。

ADP5586使主處理器不必監控鍵盤，從而降低功耗和/或提高處理器帶寬，以便執行其它功能。

可編程邏輯功能支持將常用邏輯要求集成為GPIO擴展器的一部分，從而節省電路板面積和成本。
數據表：*附件：ADP5586鍵盤解碼器和IO端口擴展器技術手冊.pdf

應用

• 鍵盤輸入和輸入/輸出擴展功能
• 智能手機、遙控器和相機
• 醫療保健、工業和儀器儀表

特性

• 16單元FIFO用于記錄事件
• 10個可配置I/O支持如下功能：
  -- 鍵盤解碼支持最大5 × 5的矩陣
  -- 按鍵/釋放中斷
  -- 欲了解更多特性，請參考數據手冊
• I^2^C 接口支持增強快速模式(Fm+)，頻率最高可達1 MHZ
• 開漏中斷輸出
• 16引腳1.59 mm × 1.59 mm WLCSP封裝

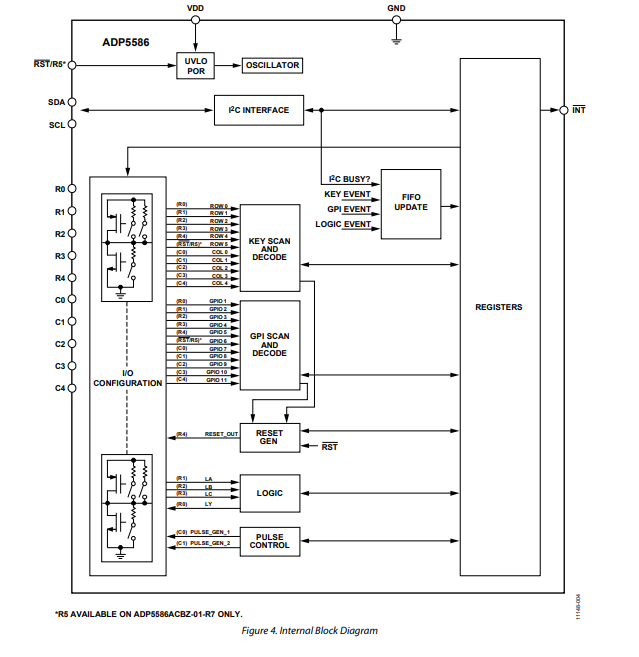

框圖

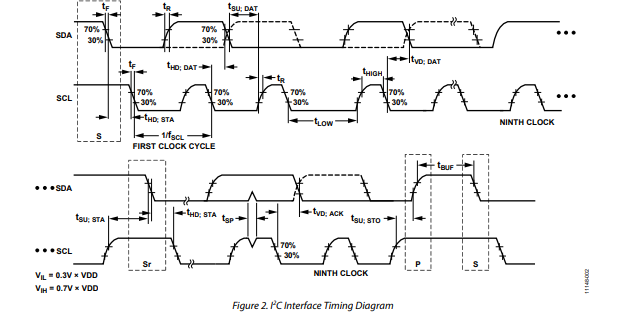

時間圖

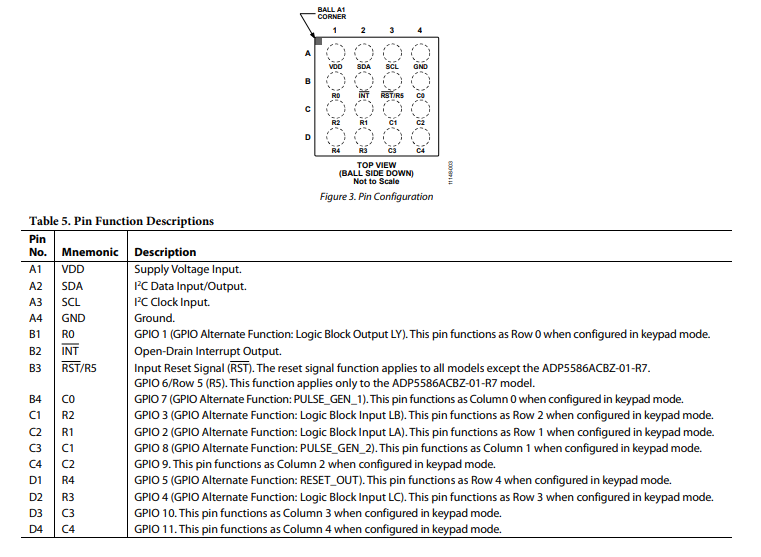

引腳配置描述

操作理論

功能描述

事件先入先出存儲器（FIFO）

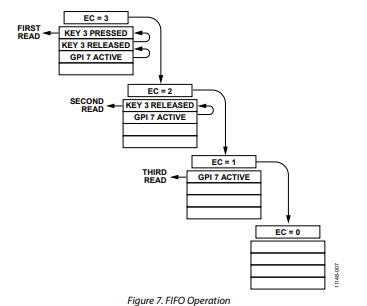

在深入了解 ADP5586 的各個模塊之前，理解 ADP5586 中事件 FIFO 的功能非常重要。事件 FIFO（寄存器 0x03 至 0x12）最多可記錄 16 個事件。默認情況下，FIFO 主要記錄按鍵事件，例如按鍵按下和松開。不過，也可以配置它來記錄通用輸入（GPI）和邏輯活動事件，以生成事件發生信息。此外，還有一個事件計數器 EC[4:0]（寄存器 0x02，位[4:0]），由五個比特組成，與 FIFO 協同工作，以便用戶了解 FIFO 中存儲的事件數量。

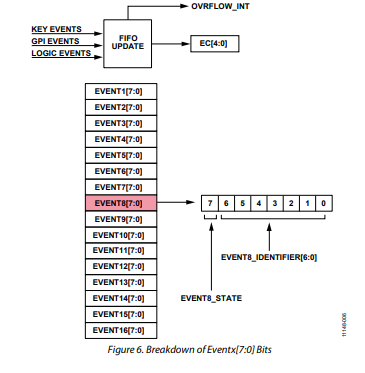

FIFO 由十六個 8 位元素組成。每個元素的 Bits[6:0] 存儲事件標識符，Bit 7 存儲事件狀態。用戶可以通過 FIFO_16 寄存器讀取 FIFO 的頂部元素。ADP5586 有多個機制來控制 FIFO 寄存器，允許通過單個 I2C 突發讀取來完整讀取 FIFO 內容。

FIFO 寄存器始終指向 FIFO 的頂部（即 EVENT1[7:0] 的位置）。如果用戶嘗試從 FIFO 中的任何其他位置讀取數據，總是會獲取該位置頂部的副本。這確保了事件只能按發生順序讀取，從而保證了 FIFO 系統的完整性。

如前所述，ADP5586 的一些板載功能可配置為向 FIFO 生成事件。FIFO 更新控制模塊管理對 FIFO 的更新。如果 I2C 事務訪問任何 FIFO 地址位置，在事務完成之前，更新將暫停。

當在外部處理器讀取 FIFO 并清除之前生成了超過 16 個事件時，就會發生 FIFO 溢出事件。

如果發生溢出情況，溢出中斷狀態位將被置位（OVERFLOW_INT，寄存器 0x01，位 2）。會生成一個中斷，向處理器發出信號，表明發生了超過 16 個事件。
