概述
ADP5589是一款19通道GPIO（通用輸入/輸出）端口擴展器，內置鍵盤矩陣解碼器、可編程邏輯、復位邏輯和PWM發生器。該IC支持QWERTY鍵盤和GPIO擴展。I/O擴展器IC適用于便攜式設備（手機、遙控器和相機）及非便攜式應用（醫療保健、工業和儀器儀表），可用來增加處理器可用的I/O數量，或者通過接口連接器減少前面板設計所需的I/O數量。

ADP5589處理所有按鍵掃描和解碼，并通過一條中斷線通知主處理器有新的按鍵事件發生。GPI變化和邏輯變化也可以通過FIFO記錄為事件，從而無需監控不同的寄存器來判斷事件變化。ADP5589配有一個FIFO，它最多可以存儲16個事件。處理器可以通過I^2^C兼容型接口回讀事件。

ADP5589使主處理器不必監控鍵盤，從而降低功耗和/或提高處理器帶寬，以便執行其它功能。可編程邏輯功能支持將常用邏輯要求集成為GPIO擴展器的一部分，從而節省電路板面積和成本。同時提供參考軟件Linux驅動。
數據表：*附件：ADP5589鍵盤解碼器和IO擴展器中文手冊.pdf

特性

• 16單元FIFO用于記錄事件
• 19個可配置I/O支持多種功能
• 鍵盤解碼支持最大11 x 8的矩陣
• 按鍵/釋放中斷
• 鍵盤鎖定/解鎖
• GPIO功能
• GPI支持可選的中斷級
• 100 kΩ/300 kΩ上拉電阻
• 300 kΩ下拉電阻
• GPO支持推挽或開漏輸出
• 兩個可編程邏輯模塊
• PWM發生器
  內部生成PWM
  內部與外部PWM求和(AND)
• 時鐘分頻器
• 復位發生器
• I^2^C 接口支持增強快速模式(Fm+) ，數據速率最高可達1 Mbps
• 開漏中斷輸出
• 24引腳LFCSP封裝

框圖

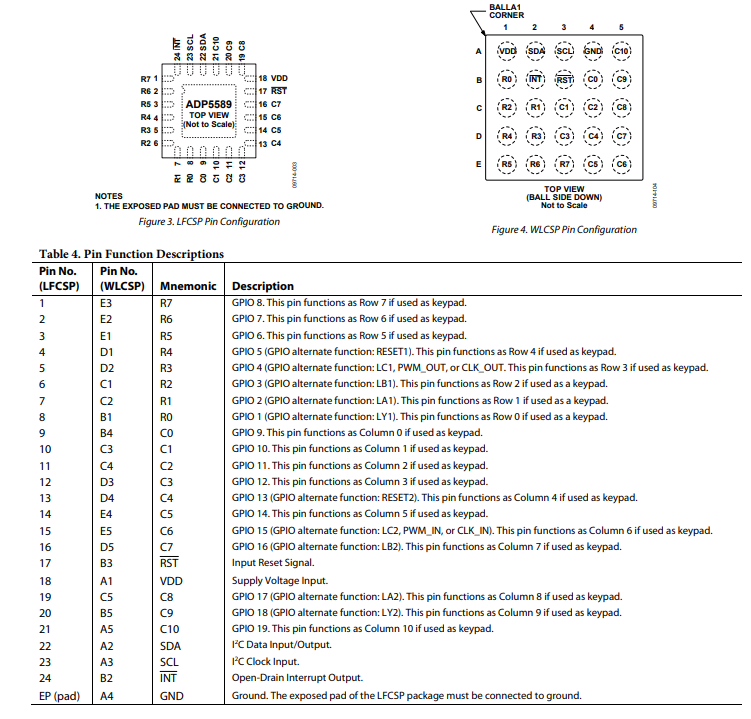

引腳配置描述

詳細說明

事件先入先出存儲器（FIFO）

理解事件FIFO的功能十分重要。ADPD5589具備一個事件FIFO，它能夠記錄多達16個事件。默認情況下，F(xiàn)IFO主要記錄按鍵事件，例如按鍵按下和按鍵松開。不過，也能夠?qū)νㄓ幂斎耄℅PIO）和邏輯活動進行配置，使其在FIFO中也生成事件信息。事件計數EC[4:0]由5位組成，與FIFO協同工作，這樣用戶就能隨時了解FIFO中還需讀取多少內容。

FIFO由16個8位字節段構成，用戶可通過讀取FIFO_x寄存器進行訪問。實際的FIFO并非通過連續的寄存器實現，直至有讀取操作發生。FIFO可被視為一個“先進先出”緩沖區，用于填充寄存器0x03至寄存器0x12。

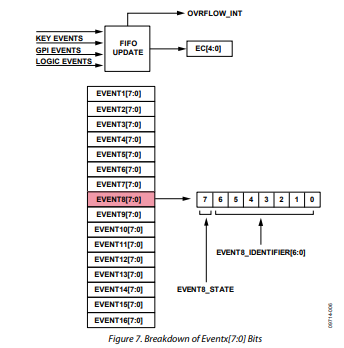

事件FIFO由16個8位寄存器組成。在每個寄存器中，位[6:0]存儲事件標識符，位7存儲事件狀態。憑借這7位，可識別27個不同的事件。有關事件解碼，請參見表11。

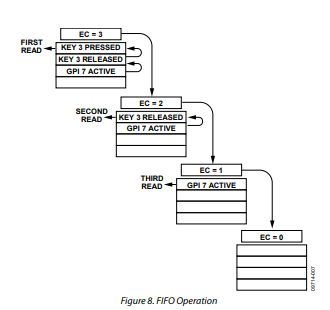

當FIFO中有可用事件時，用戶首先應讀取事件計數EC[4:0]，以確定FIFO中剩余的事件數量。只有在讀取一個事件后，F(xiàn)IFO中所有剩余事件才會上移一個位置，同時EC[4:0]計數會相應遞減。

FIFO寄存器（0x03至0x12）始終指向FIFO的頂部（即EVENT1[7:0]的位置）。如果用戶試圖從FIFO中的任意無效位置讀取數據，始終會從FIFO的頂部獲取數據。這確保了事件只能按照其發生順序從頂部讀取，從而保證了事件順序系統的完整性。

ADPD5589的一些板載功能可對FIFO中的事件進行編程計數。FIFO更新控制模塊負責管理對FIFO的更新。如果I2C事務正在訪問任何FIFO地址位置，更新操作將暫停，直至I2C事務完成。

當生成的事件超過16個，且外部處理器尚未讀取并清除FIFO時，就會發生FIFO溢出事件。

如果發生溢出情況，溢出狀態位將被置位。如果啟用了溢出中斷，將生成一個中斷，向處理器發出信號，表明發生的事件已超過16個。

按鍵掃描控制

概述
19個輸入/輸出引腳可配置為解碼一個鍵盤矩陣，最大尺寸為88個開關（11×8矩陣）。也可以配置較小的矩陣，釋放未使用的行和列引腳用于其他I/O功能。

R0至R7 I/O引腳組成鍵盤矩陣的行，C0至C9 I/O引腳組成鍵盤矩陣的列。引腳作為行時，通過內部300kΩ或100kΩ電阻拉高。引腳作為列時，通過內部NMOS電流吸收器拉低。
