UC1715 是一款高速驅動器，旨在提供互補的驅動波形 開關。互補開關配置通常用于同步整流 電路和有源箝位/復位電路，可提供零電壓開關。為了 促進軟開關轉換，兩個輸出之間的獨立可編程延遲 此驅動程序上提供了波形。延遲引腳還具有真正的零電壓感應 功能允許在零電壓 應用的。該器件需要 PWM 型輸入才能運行，并且可以與 可用的 PWM 控制器。
*附件：uc1715-sp.pdf

特性

• 單輸入（PWM 和 TTL 兼容）
• 高電流功率 FET 驅動器，
  1A 拉電流/2A 灌電流
• 輔助輸出 FET 驅動器，
  0.5A 拉電流/1A 灌電流
• 電源和輔助輸出
  之間的時間延遲可在 50 ns 至 700 ns 范圍內
  獨立編程
• 時間延遲或真正的零電壓作
  可針對每個輸出獨立配置
• 開關頻率達 1 MHz
• 典型 50ns 傳播延遲
• ENBL 引腳激活 220μA 休眠模式
• 電源輸出在睡眠模式下為低電平有效
• 同步整流器驅動器

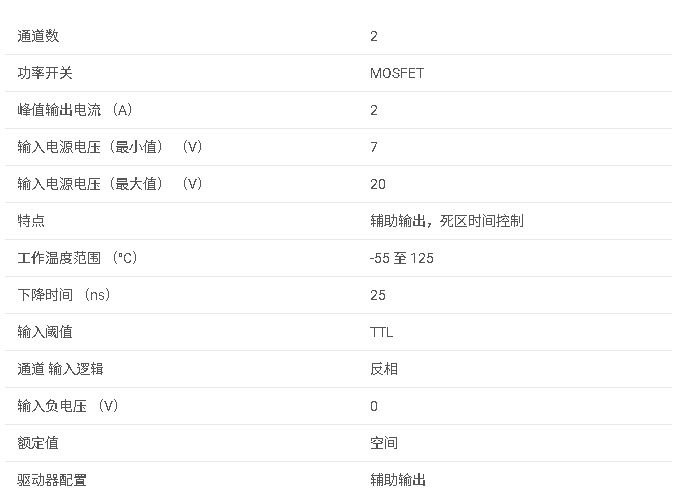

參數

一、產品概述

• ?型號?：UC-SP
• ?類型?：互補開關FET驅動器
• ?特點?：
  • 單輸入（PWM和TTL兼容）
  • 高電流功率FET驅動器：1A源/2A漏
  • 輔助輸出FET驅動器：0.5A源/1A漏
  • 可編程輸出延遲：0ns至ns
  • 可配置為零電壓操作或時間延遲
  • 開關頻率高達MHz
  • 典型ns傳播延遲
  • ENBL引腳激活0μA睡眠模式

二、引腳功能

• ?VCC?：供電引腳，輸入范圍7V至0V，需旁路至GND。
• ?PWR?：功率輸出，可在INPUT上升沿后T1延遲開通，在INPUT下降沿立即關斷。
• ?AUX?：輔助輸出，在INPUT上升沿立即開通，在INPUT下降沿后T延遲關斷。
• ?T, T2?：延遲控制引腳，通過外接電阻設置延遲時間。
• ?ENBL?：使能引腳，低電平進入睡眠模式。
• ?GND?：接地引腳，所有電流的返回點。

三、電氣特性

• ?工作條件?：
  • VCC供電電壓：V至V
  • 結溫范圍：-°C至°C
  • 存儲溫度范圍：-°C至°C
• ?輸出特性?：
  • PWR輸出：源電流A，漏電流2A
  • AUX輸出：源電流.A，漏電流1A
• ?延遲特性?：
  • T延遲：ns至ns（取決于RT1值）
  • T延遲：ns至0ns（取決于RT值）
• ?傳播延遲?：
  • PWR輸出：約0ns
  • AUX輸出：約5ns

四、應用

• 常用于同步整流電路和有源鉗位/復位電路，實現零電壓開關。
• 提供獨立可編程的延遲，促進軟開關過渡。
• 可配置為零電壓感應，實現立即激活對應開關。

五、封裝與尺寸

• 封裝類型：CFP(W)
• 引腳數：6
• 尺寸信息未在文檔中明確給出。

六、熱信息

• 熱阻信息：
  • θJA（結到環境）：2.9°C/W
  • θJC（結到外殼）：.5°C/W
  • θJB（結到板）：3.4°C/W

七、典型應用

• 提供了多個典型應用電路圖，包括帶有時延的電路、零電壓感應電路、自激活睡眠模式電路以及同步整流器驅動電路等。

八、文檔與支持

• 提供了訂購信息、引腳功能描述、絕對最大額定值、電氣特性、熱信息、典型特性曲線、應用信息和封裝選項等詳細文檔。
• 提供了相關技術支持和社區資源鏈接。
