UC1707-SP 功率驅動器采用高速肖特基工藝制成，用于接口 在低電平控制功能和大功率開關設備（尤其是功率 MOSFET）之間。 UC1707-SP 包含兩個獨立的通道，每個通道都可以通過高電平或 低輸入邏輯電平信號。每個輸出可以拉出或吸收高達 1.5 A 的電流，只要功率 不會超過耗散限制。
*附件：uc1707-sp.pdf

雖然每個輸出都可以用自己的輸入獨立激活，但它是強制性的 低電平通常通過停機端子上的數字高信號或 差分低電平模擬信號。來自任一源的 Shutdown 命令可以是 鎖存與否，取決于 Latch Disable 引腳的狀態。

電源電壓在和 VC能 獨立范圍為 5 至 40 V。

特性

• 耐輻射性：5962-8761903VEA、5962-8761903VFA 為 50 kRad （Si）^(1)^
• 符合 QML-V 標準，SMD
  （5962-8761901VEA， 5962-8761903VEA，
  5962-8761903VFA， 5962-8761901V2A）
• 兩個獨立的驅動器
• 1.5A 圖騰柱輸出
• 反相和非反相輸入
• 40ns 上升和下降至 1000pF
• 高速、功率 MOSFET 兼容
• 低交叉傳導電流尖峰
• 帶可選鎖存器的模擬關斷
• 低靜態電流
• 5V 至 40V 工作電壓
• 熱關斷保護
• 16 引腳雙列直插式封裝

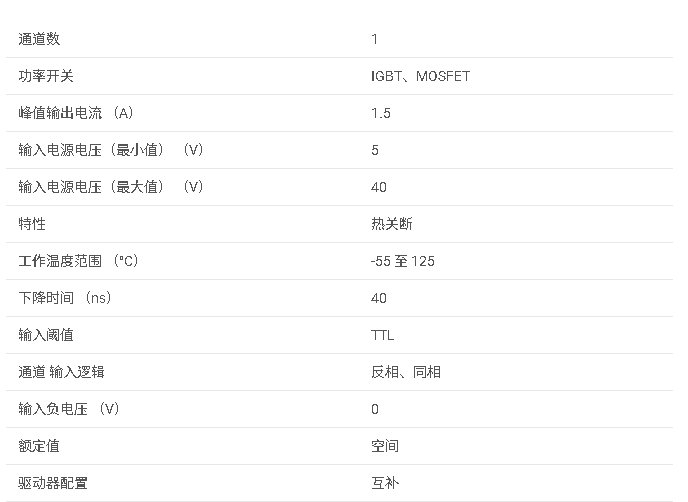

參數

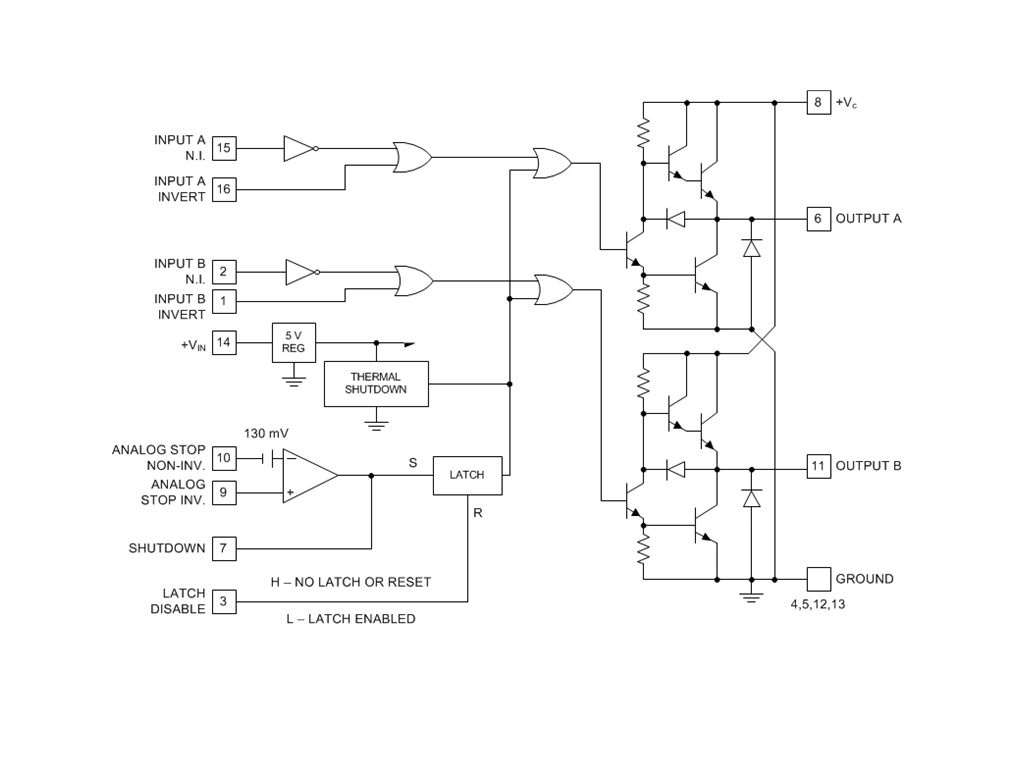

方框圖

1. 產品概述

• ?產品名稱?: UC-SP
• ?類型?: 雙通道功率驅動器
• ?特點?:
  • 輻射耐受性：0kRad (Si)
  • QML-V認證
  • 兩個獨立驅動器
  • .A圖騰柱輸出
  • 反相和非反相輸入
  • 0ns上升/下降時間（至pF）
  • 高速，適用于功率MOSFET
  • 低交叉傳導電流尖峰
  • 模擬關機功能，可選鎖存
  • 低靜態電流
  • V至V工作電壓
  • 熱關斷保護
  • 6引腳雙列直插封裝

2. 應用領域

• 開關模式電源
• DC-DC轉換器
• 脈沖變壓器驅動器

3. 功能描述

• ?雙通道獨立控制?: 每個通道可通過高或低電平信號獨立激活。
• ?輸出能力?: 每個輸出可源或漏高達1.5A（不超過功率耗散限制）。
• ?關機功能?: 可通過數字高電平信號或模擬低電平差分信號強制輸出為低電平，關機命令可選鎖存功能。
• ?寬電壓范圍?: V_IN和V_C供電電壓可獨立調節，范圍均為V至V。

4. 電氣特性

• ?供電電流?: V_IN供電電流最大5mA，V_C供電電流（輸出低）最大.mA。
• ?數字輸入?: 低電平閾值0.8V，高電平閾值2.2V。
• ?輸出電平?: 輸出高電平飽和電壓最大.V，輸出低電平飽和電壓最大2.5V。
• ?熱關斷?: 熱關斷保護閾值°C。

5. 封裝與尺寸

• 提供了CDIP ()、CFP ()和LCCC (0)三種封裝選項的尺寸信息。

6. 應用電路

• 提供了使用UC7-SP驅動功率MOSFET的典型電路圖，包括單端輸出PWM的高電流推挽配置。

7. 布局指南

• 強調了布局對驅動器性能的重要性，建議直接連接MOSFET柵極到驅動器輸出，并在需要時添加肖特基二極管以防止負過渡。

8. 文檔與支持

• 提供了社區資源鏈接，包括TI的EE在線社區和設計支持。
• 提到了靜電放電（ESD）注意事項，建議存儲或處理時采取預防措施。
