UC3709 系列功率驅動器是一種有效的低成本解決方案，可解決為功率 MOSFET 的電容柵極提供快速導通和關斷的問題。這些器件采用高速肖特基工藝制成，可通過配置為最小交叉傳導電流尖峰的圖騰柱輸出級提供高達 1.5 A 的拉電流或灌電流。

UC3709 與 MMH0026 或 DS0026 引腳兼容，雖然延遲時間較長，但電源電流遠小于這些舊器件。
*附件：uc1709.pdf

通過反相邏輯，這些單元在輸入端具有完全的 TTL 兼容性，輸出級的擺動電壓可超過 30 V。此設計還包括熱關斷保護。

特性

• 1.5 安培源/灌驅動
• 引腳與 0026 產品兼容
• 40 ns 上升和下降到 1000pF
• 低靜態電流
• 5 V 至 40 V 工作電壓
• 熱保護

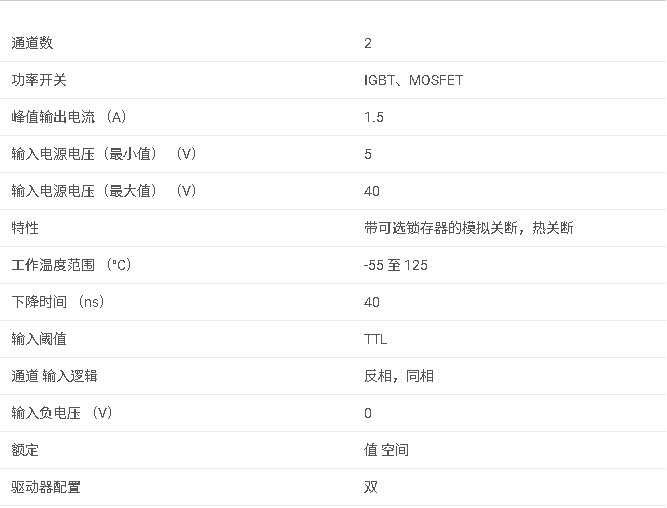

參數

一、產品概述

• ?產品名稱?: UC
• ?系列?: UC系列
• ?類型?: 雙高速FET驅動器
• ?制造商?: Texas Instruments (TI)
• ?主要功能?: 為功率MOSFET提供快速開啟和關閉能力，支持高達V的操作電壓，具有熱保護功能。

二、主要特性

• ?高速驅動能力?: 提供高達1.5A的源或漏電流，適用于快速開關應用。
• ?寬電壓范圍?: 操作電壓范圍從5V到0V。
• ?低功耗?: 具有低靜態電流特性。
• ?熱保護?: 內置熱關斷功能，防止過熱損壞。
• ?TTL兼容?: 輸入端完全兼容TTL電平。
• ?圖騰柱輸出?: 采用圖騰柱輸出結構，減少交叉傳導電流尖峰。

三、電氣特性

• ?供電電壓? (VCC): 0V（最大值）
• ?輸出電流? (穩態): ±mA
• ?峰值瞬態電流?: ±1.5A
• ?邏輯輸入電壓?:
  • 高電平: 2.2V
  • 低電平: 0.8V
• ?輸出飽和電壓?:
  • 高電平飽和: .V至2.0V（IO = -mA）
  • 低電平飽和: .V至0.4V（IO = mA）
• ?熱關斷閾值?: 5mA

四、封裝與溫度范圍

• ?封裝選項?:
  • CDIP- (J, N): 工作溫度范圍-5°C至5°C
  • LCCC-0 (L): 工作溫度范圍-°C至°C
• ?熱阻?:
  • θjc (結到引腳): 根據封裝不同，CDIP為°C/W至5°C/W，LCCC為0°C/W。
  • θja (結到環境): 根據封裝和PCB類型不同而有所差異，CDIP為5°C/W至0°C/W，LCCC為0°C/W至°C/W。

五、應用信息

• ?應用場景?: 適用于需要快速、高效驅動功率MOSFET的應用，如DC-DC轉換器、電機控制器等。
• ?示例電路?: 文檔中提供了多個應用電路示例，包括功率MOSFET驅動電路、變壓器耦合推挽MOSFET驅動電路等。
