你是否見過這樣的場景：某港口岸電箱外，工人正頻繁打開箱體進行人工散熱，不僅存在觸電風險，還導致船舶接電時間延長30分鐘以上？在岸電系統普及的今天，船用變壓器通風不良已成為影響碼頭作業效率的隱性痛點。不同于海上復雜工況，岸電場景下變壓器面臨靜止散熱、粉塵侵蝕、空間受限等新挑戰，傳統通風方案往往水土不服。如何結合碼頭實際環境，制定既安全又節能的通風策略？本文將從工程案例出發，分享可落地的解決方案。

一、精準診斷：識別岸電場景三大核心痛點

1.靜止?fàn)顟B(tài)下的散熱瓶頸

船舶航行時，船體移動帶來的自然風可提供1.5-2m/s的冷卻風速，而停靠碼頭時風速驟降至0.5m/s以下，導致變壓器散熱效率下降40%。某滾裝碼頭實測發現，同等負載下，岸電模式比航行模式的變壓器溫升快25%，若不采取措施，3小時內即超溫報警。

2.碼頭環境的粉塵污染陷阱

某散貨碼頭空氣中粉塵濃度達1.2mg/m3，是船舶甲板環境的6倍。這些直徑1-10μm的顆粒會逐漸堵塞散熱器翅片，使散熱效率每月下降5%。曾有碼頭因未及時清理，導致變壓器在半年內發生3次過載跳閘，而傳統船舶通風設計并未考慮如此高濃度的粉塵環境。

3.緊湊空間的布局限制

為節省碼頭空間，岸電箱尺寸通常壓縮至常規船舶配電房的1/3，變壓器與周邊電纜、開關設備的間距不足50cm，形成"熱島效應"。某集裝箱碼頭的岸電箱內，相鄰設備的散熱疊加使局部溫度升高12℃，遠超變壓器設計耐受范圍。

二、分層設計：構建三維通風策略體系

1.基礎層：被動式通風的空間優化

-黃金安裝高度：將變壓器底座抬高40cm（高于碼頭地面粉塵沉積高度30cm），并在底部設置30°傾角的導流板，引導地面冷空氣向上流動，實測可提升自然通風效率20%。某游輪碼頭采用此設計后，低負載時風機啟動頻率下降35%。

-散熱通道規劃：在岸電箱內壁設置導流槽，使進風口（底部）與出風口（頂部）形成直線對流路徑，避免空氣滯留。某港口改造案例顯示，通道優化后箱內溫差從15℃降至8℃，關鍵熱點區域溫度下降10℃。

2.主動層：智能通風的動態響應

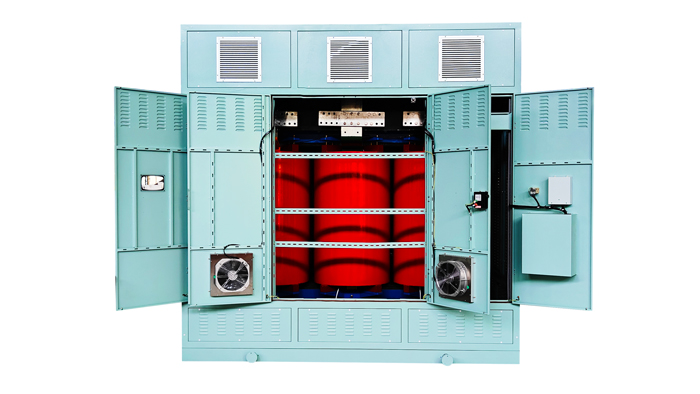

-雙模式切換系統：CSD船用變壓器配備的"經濟模式"與"重載模式"，通過檢測負載電流自動切換：當負載率＜40%時，僅開啟自然通風（風機停機），噪音低于50dB；負載率＞60%時，啟動雙風機強制通風，風速提升至6m/s，10分鐘內將溫升控制在安全范圍。某貨柜碼頭應用后，年耗電量從8.7萬度降至5.2萬度。

-預散熱啟動策略：結合船舶靠港計劃，通過碼頭管理系統提前30分鐘遠程啟動風機，在船舶接電前將變壓器預熱至適宜溫度（約40℃），避免冷啟動時的瞬時溫升沖擊。某汽車滾裝碼頭實測，該策略使接電后1小時內的溫升速率降低60%。

3.防護層：環境適配的強化設計

-自清潔過濾系統：在進風口安裝電動毛刷式過濾器，每4小時自動清掃一次，配合壓差傳感器（當壓降＞150Pa時觸發強清掃），將翅片堵塞率控制在5%以內。某煤炭碼頭使用后，人工清洗周期從每月1次延長至每季度1次，減少80%的維護成本。

-防潮鹽霧隔離：針對潮間帶碼頭（如青島港部分區域），在出風口加裝百葉窗式防倒灌裝置，內置硅膠干燥劑（濕度＞60%時自動加熱再生），將箱內相對濕度穩定在45%-55%，避免鹽霧凝結造成的絕緣失效。

三、長效管理：建立通風系統運維體系

1.數字化監測平臺

通過LoRa無線傳感器實時采集變壓器溫度、風機轉速、過濾器壓差等12項數據，當某碼頭岸電箱出現連續3次溫升速率異常時，系統自動派單檢修，將被動維護轉為主動預防。某港口運營數據顯示，該體系使變壓器非計劃停機時間減少70%。

2.定制化維護手冊

針對不同碼頭類型（集裝箱/散貨/游輪），制定差異化維護周期：如粉塵嚴重的散貨碼頭，要求每季度檢查過濾器反吹功能；潮濕環境的游輪碼頭，每月檢測防潮裝置有效性。這種精準化運維，使CSD船用變壓器在不同場景下的使用壽命均延長30%以上。

跳出設備思維：通風策略如何融入碼頭能源生態？

我們?cè)趶B門港的調研中發現，當把船用變壓器通風系統與碼頭光伏電站、儲能系統聯動時，可實現更高效的能源管理：白天光伏供電充足時，提高通風功率快速散熱；夜晚電價低谷時，利用儲能電池維持基礎通風。這種跨系統協同，正在重新定義岸電設備的價值邊界。

回到實際應用場景：當越來越多的碼頭推進"零碳港口"建設，船用變壓器通風系統是否應該納入整體能效考核？在5G遠程運維普及的今天，通風策略能否根據實時海況（如臺風來臨前的高濕度預警）自動調整？這些問題，或許需要我們從碼頭生態系統的高度重新審視通風設計的本質——它不僅是設備的散熱方案，更是港口智能化、綠色化轉型中的重要一環。
