在電力配電系統中，浪涌保護器（SPD）是保護設備免受雷電和內部操作過電壓侵害的重要裝置。認識SPD正確安裝和接線對于確保設備安全和電力供應的穩定性至關重要。本文將詳細介紹電源配電線路中浪涌保護器的接線和安裝要點。

一、國標中對浪涌保護器的安裝規定
1、安裝線徑長度的規范要求

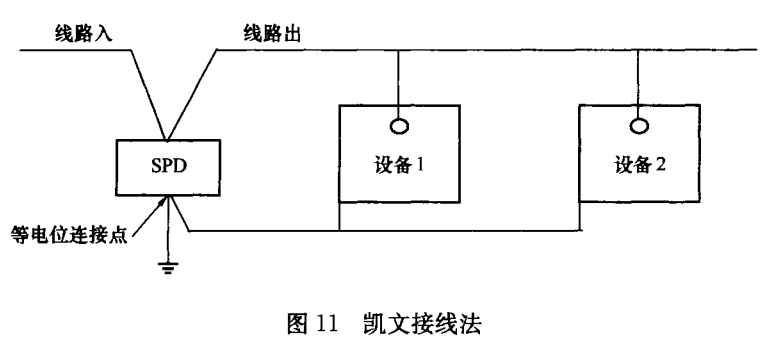

依據GB 50343-2012《建筑物電子信息系統防雷技術規范》要求，電源線路的各級浪涌保護器應分別安裝在線路進入建筑物的入口、防雷區的界面和靠近被保護設備處，各級浪涌保護器連接導線應短直，其長度不宜超過0.5m，并固定牢靠。如現場有實際困難，也可改進SPD的電路連接，采用凱文接線法。
SPD的接地端導線應以最為簡短的路徑與等電位接地端子板實現連接。這是因?yàn)檫^(guò)長的接地線會誘發較高的感應電動勢，進而可能致使被保護設備承受更高的過電壓沖擊，最終削弱整個接地系統對設備的防護效果。

2、連接導線截面積的標準限定

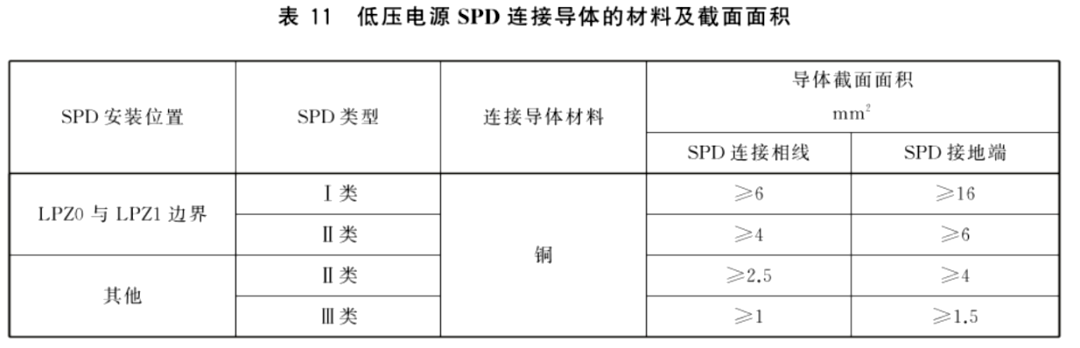

GB/T 21431-2023《建筑物雷電防護裝置檢測技術規范》要求，浪涌保護器的連接導線最小截面積宜符合下表11的規定。

3、連接導線色標的規范指引

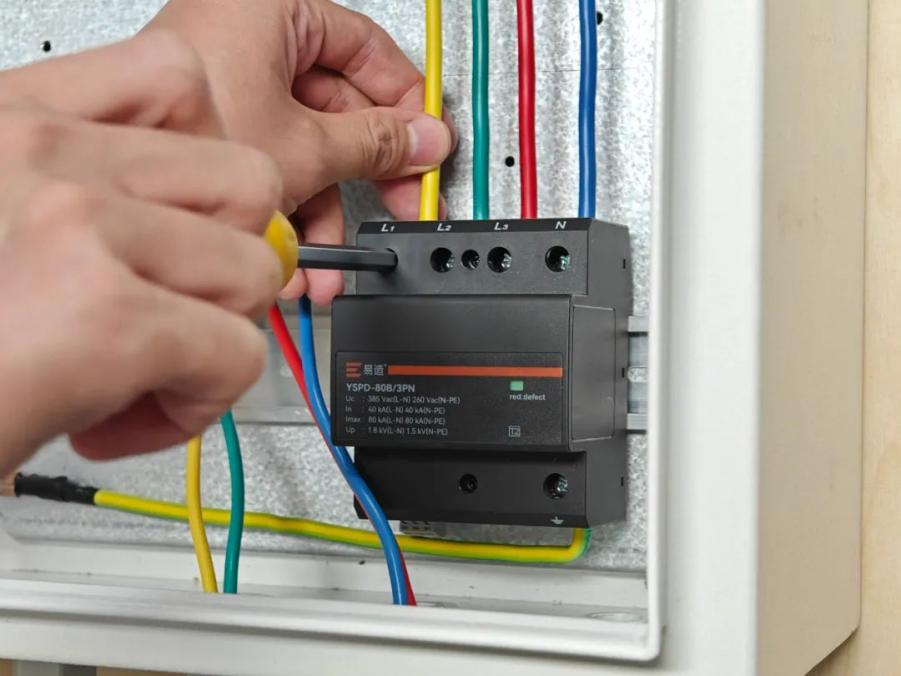

GB/T 21431-2023《建筑物雷電防護裝置檢測技術規范》中規定了SPD連接導線的色標：相線（L）應采用黃、綠、紅色，中性線（N）用淺藍色，接地線（PE）用綠/黃雙色線。以此確保接線的規范性與可識別性，便于后續的安裝、維護以及檢測工作。

二、浪涌保護器安裝在空開前還是空開后？

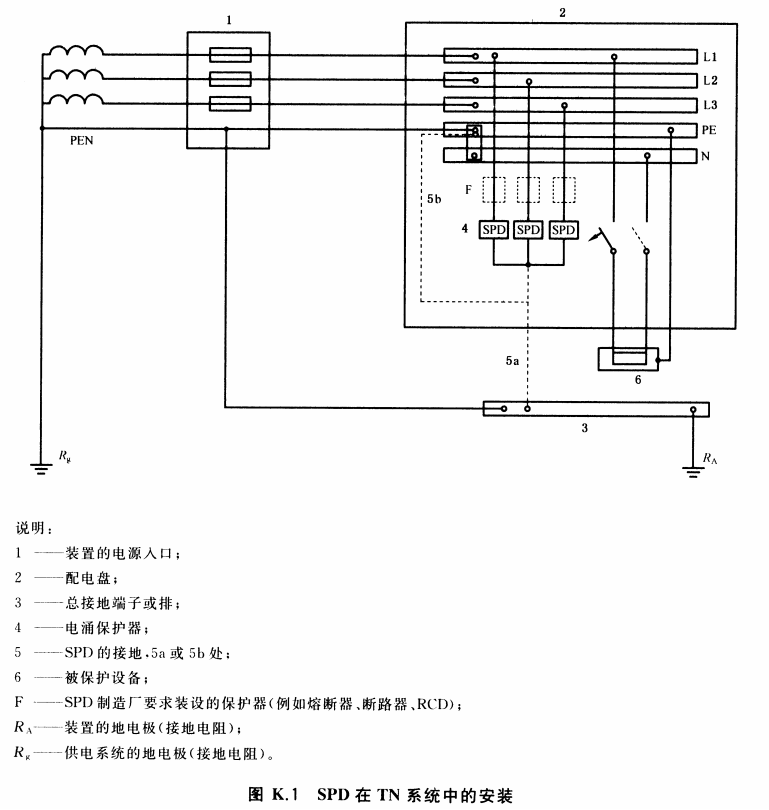

在GB/T 18802.12-2014《低壓配電系統的電涌保護器選擇和使用導則》里面的附錄K中，清晰地展示了浪涌保護器的接線示意圖。從該圖中能夠明確看出，當浪涌保護器應用于各個電氣系統時，其標準安裝位置應處于主空氣開關或熔斷器的后方。如圖K.1所示，標記1的部件為系統電源入口的主開關熔斷器或斷路器保護件，浪涌保護器就安裝在1后面。同時，依據國標規范的進一步要求，浪涌保護器的前端還應當匹配與之相適應的外部過電流保護裝置，也就是常說的浪涌后備保護器SSD，即圖中標注為F的元件。

三、浪涌保護器安裝在主開關后面的主要原因
1、SPD安裝操作的斷電需求
因?yàn)槔擞勘Ｗo(hù)器安裝時需要斷電，也就是說要將主開關切斷后才有斷電安裝的條件，所以浪涌保護器應安裝在空氣開關后面。
2、避免雷擊后系統短路故障
如果浪涌保護器安裝在空氣開關前，當電涌來臨時SPD會動作使主電路被短路，浪涌保護器安裝在空氣開關后面可以避免雷擊后系統失效短路。

浪涌保護器在電力線路中的科學安裝絕非隨意的小事。它不僅關系到對設備的保護，還涉及到生產的連續性和人員的安全。從嚴謹確定安裝位置，到一絲不茍地遵循正確安裝方式，牢固固定設備、精確無誤地完成接線操作，再到妥善構建接地連接，每一個環節都如同精密儀器中的齒輪，相互依存、協同運作，缺一不可。
