圣邦微電子推出 SGM41600S，一款 I2C 控制且支持旁路模式的單節 8A 開關電容電池充電器。該器件可應用于智能手機和平板電腦。

SGM41600S 是一款高性能的 8A 開關電容電池充電器，具備 I2C 控制功能，能夠在電荷泵電壓分壓模式或旁路模式下靈活運行。它支持 3.4V 至 11.5V 的寬輸入電壓范圍，能夠為單節鋰離子或鋰聚合物電池充電，適用于智能適配器或移動電源等多種輸入源。其優化的開關電容架構可實現 50% 占空比，開關電容結構允許輸入電流為充電電流的一半，顯著減少線路壓降、損耗和限制溫升；支持 200kHz 至 1.6MHz 的可調開關頻率，確保在不同應用場景下的高效運行；同時支持展頻和抖屏功能，支持在線頻率可調。在 2:1 工作模式下，當電池電壓（VBAT）為 4V、電池電流（IBAT）為 6A 時，其效率可達到 97.11%。

該設備采用雙通道開關電容拓撲結構，有效減少輸入電容需求，提高了整體效率并顯著降低輸出紋波。該芯片支持單端單電容至三電容設計，極大簡化外圍設計。為確保充電過程的安全性和可靠性，SGM41600S 配備了全面的保護功能，包括外部過壓保護、輸入短路保護、輸入過流和欠流保護、電池過壓保護、輸出短路保護、電池電流過流保護、飛電容短路保護、開關峰值過流保護、芯片過溫保護，以及 PMID 至 VOUT 的過壓和欠壓保護。此外，設備還內置了 6 通道 12 位（有效）ADC 轉換器，可實時監測 VBUS、IBUS、VBAT、IBAT、VOUT 和 TDIE 等關鍵參數，高達 0.3% 的電池電壓和輸出電壓采樣精度，保障充電安全。

SGM41600S 采用符合環保理念的 WLCSP-2.7×2.75-36B綠色封裝，能夠在 -40℃ 至 +85℃ 的環境溫度范圍內穩定工作，適用于各種復雜的應用場景，為用戶提供高效、安全且可靠的充電解決方案。

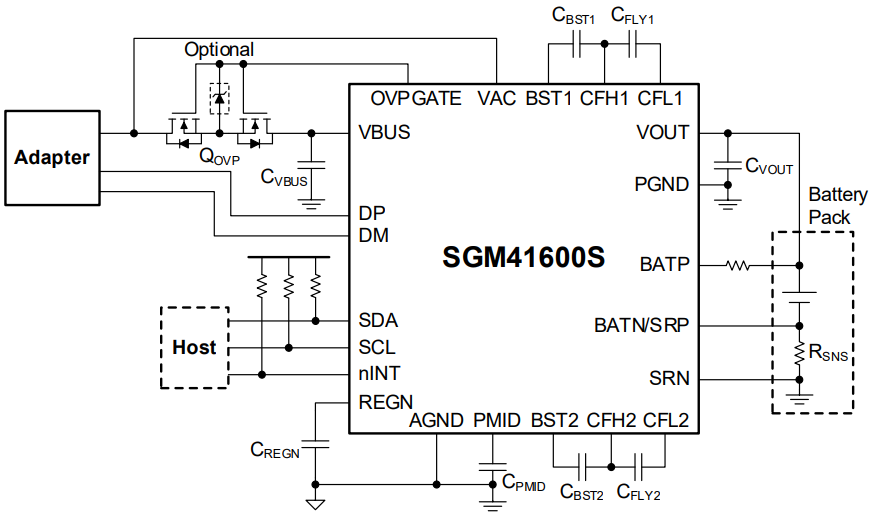

圖 1 SGM41600S 典型應用電路

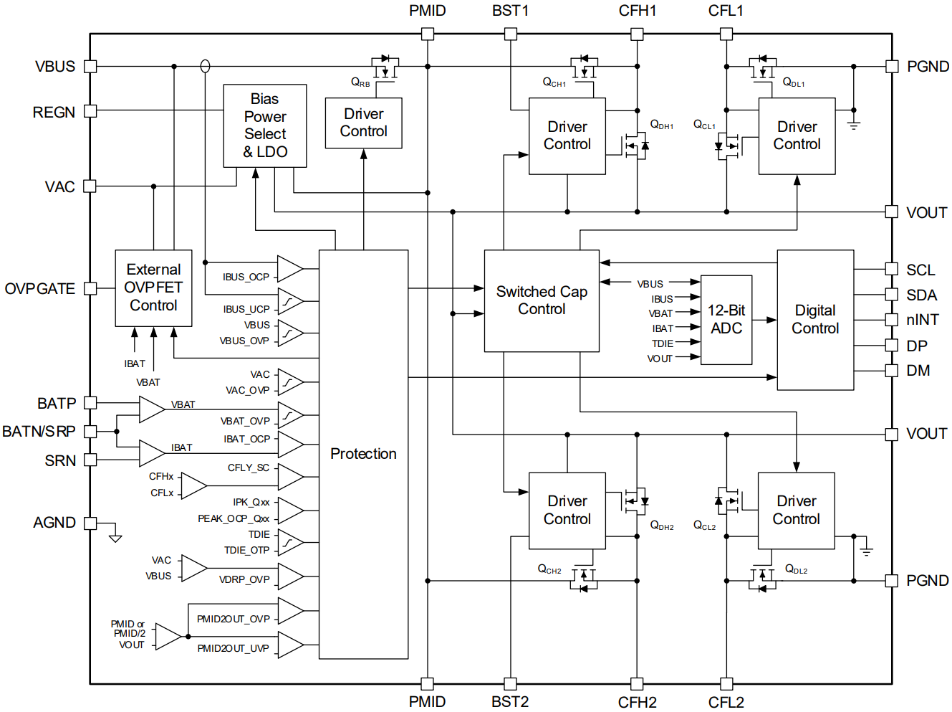

圖 2 SGM41600S 功能框圖
