圣邦微電子推出集成旁路模式和雙輸入選擇器的單節8A開關電容并聯電池充電器SGM41606S

圣邦微電子推出 SGM41606S，一款 I2C 控制且集成旁路模式和雙輸入選擇器的單節 8A 開關電容并聯電池充電器。該器件可應用于智能手機和平板電腦。

SGM41606S 是一款高性能的 8A 開關電容電池充電器，具備 I2C 控制功能，能夠在電荷泵分壓模式和旁路模式之間靈活切換。它支持 3.6V 至 12V 的寬輸入電壓范圍（VBUS），能夠利用智能適配器或充電寶為單節鋰離子或鋰聚合物電池充電。其優化的開關電容架構采用 50% 占空比，開關電容結構允許輸入電流為充電電流的一半，從而顯著降低布線壓降、損耗以及應用中的溫度升高。在 2:1 模式下，當電池電壓（VBAT）為 4V、電池電流（IBAT）為 2A 時，其效率可達到 97.7% 以上。此外，其開關頻率可在 187.5kHz 至 1.5MHz 之間靈活設置，進一步提升了充電效率。

SGM41606S 具備 5A 旁路模式充電能力（以前稱為電池開關充電），通過其內置 MOSFET 實現高效充電。在旁路模式下，充電路徑的導通電阻（RDSON）保持在 17mΩ（典型值）以下，能夠支持大電流操作。集成的旁路模式確保可以使用 5V 快速充電適配器為單節電池充電，從而保持向后兼容性。支持單項單電容至三電容設計，優化外圍電路設計。

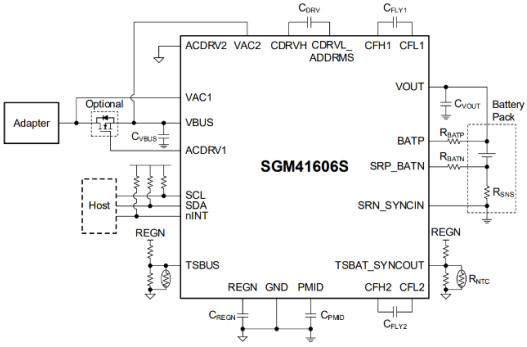

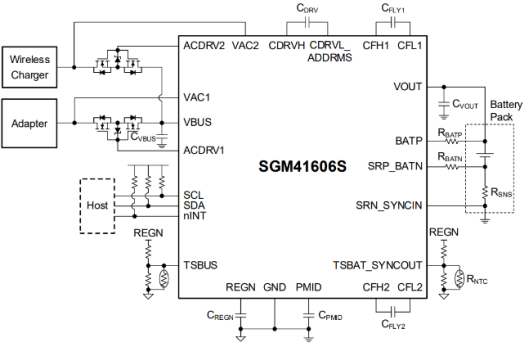

在輸入設置方面，SGM41606S 配備了雙輸入電源多路復用控制器，能夠靈活選擇輸入電源（無線充電輸入和有線充電輸入），并通過集成的多路復用器控制和外部過壓保護 MOSFET（OVPFET）驅動器實現雙輸入設置。此外，它還支持單輸入，無需 OVPFET 或僅使用單個 OVPFET，為用戶提供了更多選擇。

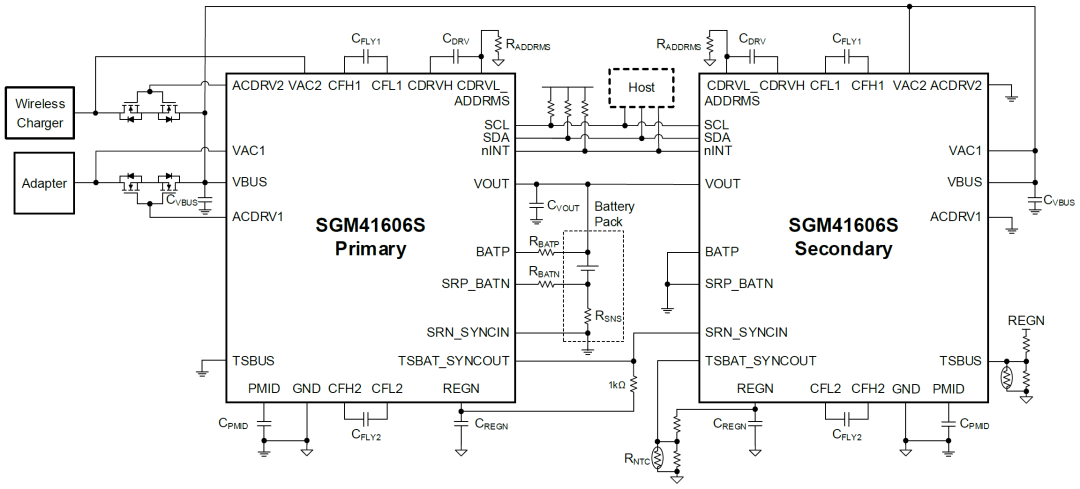

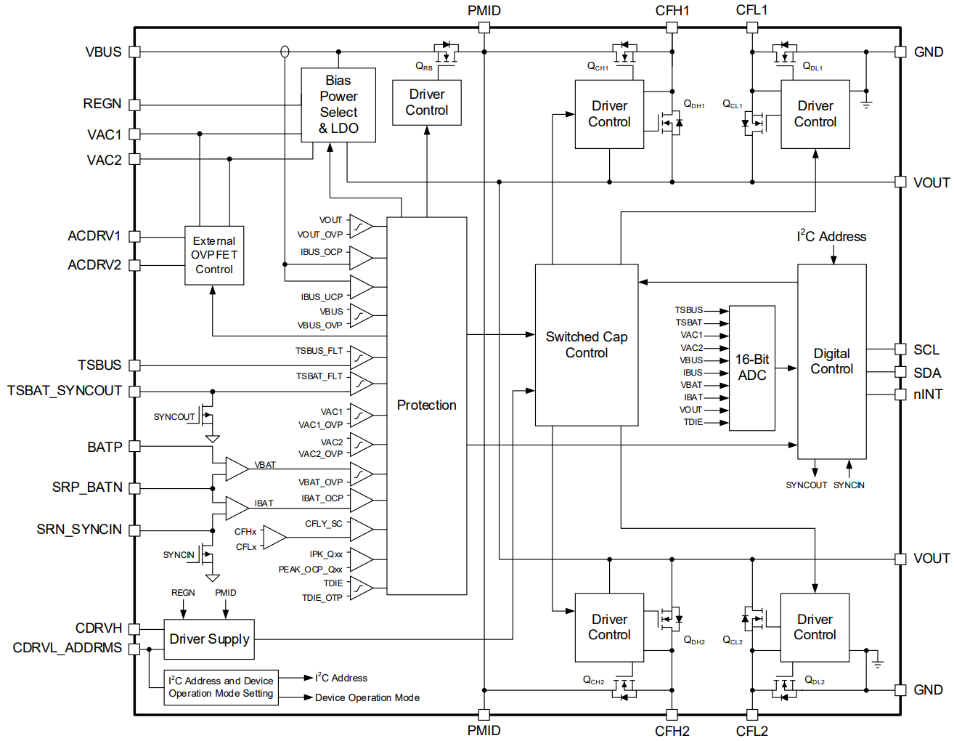

SGM41606S 集成多種可編程保護功能，確保設備在各種工況下的安全運行。這些功能包括輸入過壓保護（VBUS_OVP）、電池過壓保護（VBAT_OVP）、輸入過流保護（IBUS_OCP）、電池過流保護（IBAT_OCP）、輸入欠流保護（IBUS_UCP）、輸入短路保護（VBUS_SCP）、輸出過壓保護（VOUT_OVP）、電池和電纜連接器溫度監測（TSBAT_FLT 和 TSBUS_FLT）以及芯片過溫保護（TDIE_OTP）。此外，SGM41606S 支持通過同步雙 SGM41606S 實現并聯充電，最高可支持 13A 的充電電流。它還集成了一個 10 通道 16 位（有效）ADC 轉換器，用于監測 VAC1、VAC2、VBUS、IBUS、VOUT、VBAT、IBAT、TSBUS、TSBAT 和 TDIE 等關鍵參數，從而實現對設備運行狀態的全面監控。

SGM41606S 采用符合環保理念的 WLCSP-2.65×2.65-36B-A綠色封裝，能夠在 -40℃ 至 +85℃ 的環境溫度范圍內穩定工作，適用于各種應用場景。
