概述
MAX14919/MAX14919A四通道低邊開關是一款工業保護開關，每通道具有140mΩ（典型值）導通電阻(R ON )，集成±1kV/42Ω浪涌保護功能，可實現穩健運行。

可通過電阻準確設置限流值，確保提供100mA至800mA的工作電流。使用2倍沖擊負載電流選項支持需要汲取大啟動電流或沖擊電流的負載。輸出可采用并聯方式，以實現更高負載電流。四個開關由引腳控制，可實現簡單快速的切換，切換速度高達500kHz。

MAX14919/MAX14919A具有反向電流檢測功能。對于非容性負載，MAX14919通過驅動一個外部FET來實施反向電流保護。MAX14919A具有反向電流指示功能。

使用內部高壓箝位器可快速關斷感性負載。這些開關受短路和過載保護。

MAX14919/MAX14919A四通道低邊開關采用6.5mm x 6.4mm尺寸20-TSSOP封裝和4mm x 5mm尺寸20-TQFN封裝，額定工作溫度范圍為-40°C至+125°C。
數據表：*附件：MAX14919 MAX14919A工業保護型四通道低邊開關技術手冊.pdf

應用

• 工業數字輸出
• 繼電器和電磁閥驅動器
• PLC和DCS系統
• 電機控制

特性

• 電源電壓：5V/7V至60V
• 每OUT端的負載電流：800mA
• 集成5V/30mA線性穩壓器
• 邏輯電源輸入：1.62V（最小值）至5.5V（最大值）
• 負載電壓范圍：5V至48V
• 開關速率高達500kHz
• 2個浪涌負載電流選項，持續10ms
• 降低功耗和散熱
  • 每通道導通電阻：140mΩ（典型值）
  • 電源電流：1.7mA（典型值）
  • 可設置負載電流限值
• 穩定可靠的設計特性
  • 內部感性能量箝位在55V（典型值）
  • 短路保護
  • 反向電流檢測，用于防止負載電源接線錯誤
  • ±1kV/42Ω、8μs/20μs浪涌保護
  • ±8kV接觸放電和±25kV氣隙放電ESD保護
  • 工作環境溫度范圍：-40°C至+125°C
• 低電平有效FAULT指示：
  • 熱過載
  • 反向負載電流檢測
  • V5 電源欠壓閉鎖
• 緊湊型20引腳6.5mm x 6.4mm TSSOP封裝
• 緊湊型20引腳4mm x 5mm TQFN封裝

簡化的低端開關應用

電特性

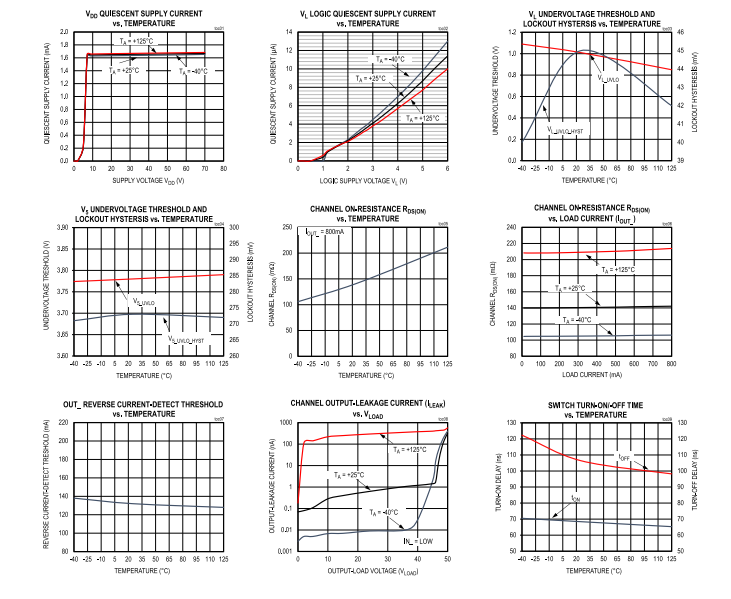

典型操作特性

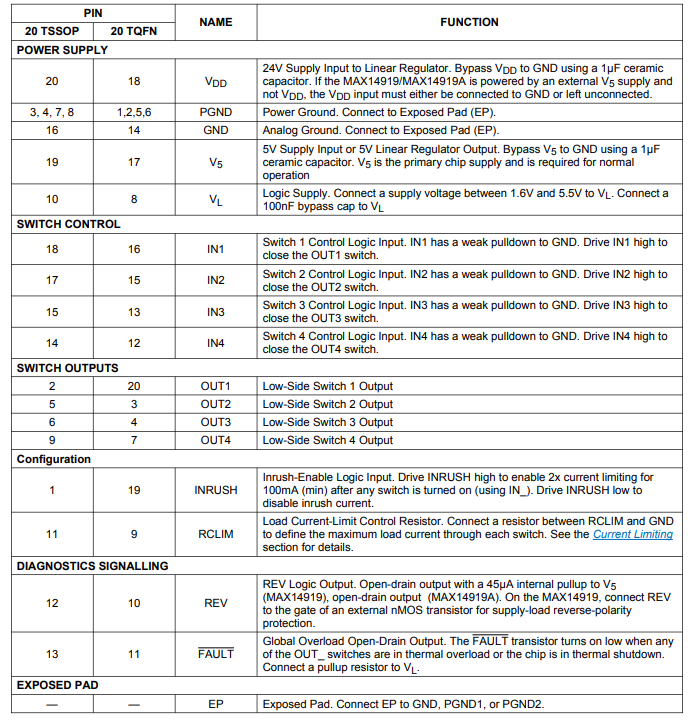

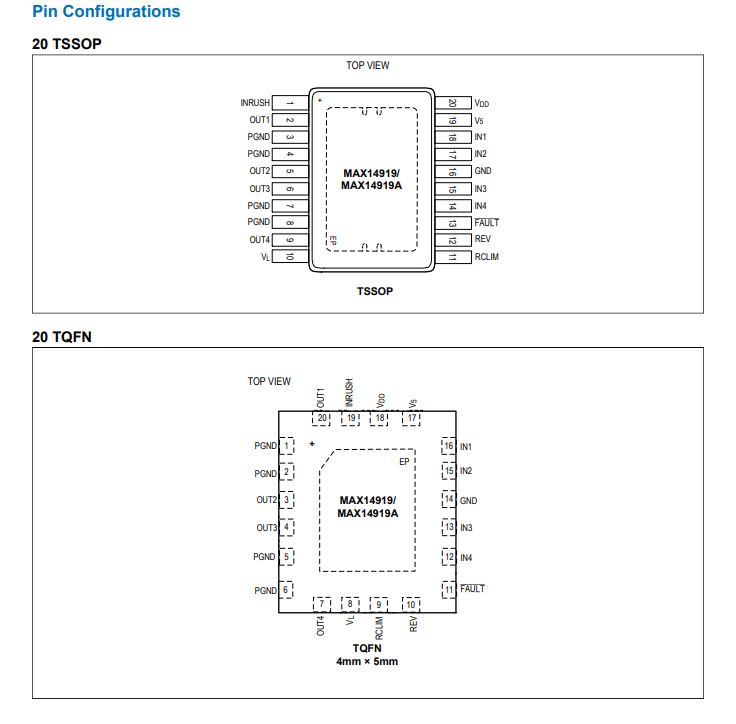

引腳配置描述

典型應用電路

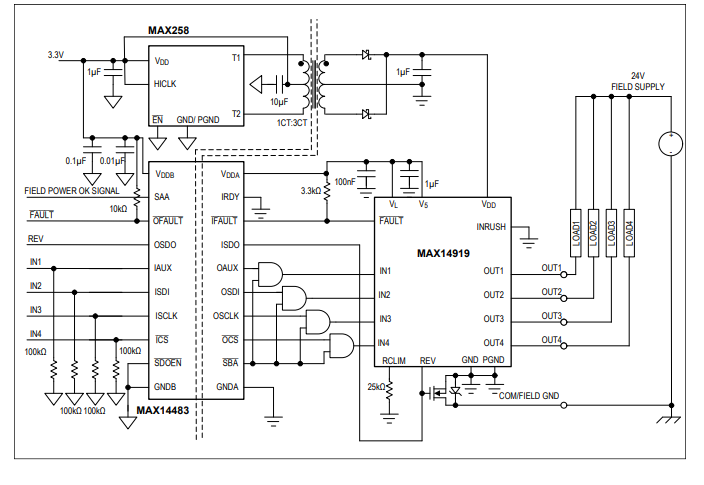

帶反接負載極性保護的隔離式四通道數字輸出應用

此典型應用電路展示了一個隔離式四通道低側數字輸出電路，具備反接負載極性保護功能，額定電流為 800 mA。來自變壓器驅動器（MAX258）的未經調節的電源被提供給 MAX14919 的 VDD 輸入端。MAX14919 的隔離式 +5V LDO 輸出連接到 V1，為邏輯側供電。MAX14919 的 VG 輸出為 MAX14483 穩壓器供電。MAX14483 產生一個 +3.3V 至 +5V 的接口電壓，同時提供 3.75kVrms 的隔離。現場電源正常信號是 MAX14483 提供的診斷信號，用于確保在向 MAX14919 傳輸信號時現場側電源正常。一個外部 n 溝道 FET（NTFS5820NLTAG）與 REV 輸出端配合，提供反接負載極性保護。當 OUT_ 和 COM 端子接反時，電流從 COM 流出并流入 OUT_ 通道。此時，當電流幅值大于 150 mA 時，REV 輸出端被強制拉高，從而切換 n 溝道 FET。在 n 溝道 FET 的漏極與 COM 及 OUT_ 之間的單極 TVS（SMCJ36A）提供浪涌保護，防止路徑中斷。
