概述
MAX14906為符合IEC 61131-2標準的四通道高速工業數字輸出、數字輸入器件，可按通道配置為高端(HS)開關、推挽(PP)驅動器或1型和3型數字輸入，或2型數字輸入。MAX14906可在高達40V的額定電源電壓下工作，可承受65V。
數據表：*附件：MAX14906四通道工業數字輸出、數字輸入技術手冊.pdf

通過使用2倍負載沖擊電流選項，高端開關限流可設置為130mA至1.2A。高端驅動器在25°C環境溫度下的導通電阻為120mΩ（典型值）。可選的推挽操作可實現電纜的高速驅動和負載電容的快速放電。針對數字輸入操作，提供2.3mA（1型和3型）或7mA（2型）的灌電流。

SPI接口帶有內置芯片尋址解碼器，支持使用共享SPI通過通用片選低電平有效CS與多個MAX14906器件通信。SPI接口為全局和每個通道的配置和診斷提供了靈活性，包括電源過壓和欠壓檢測、斷路或開路檢測、熱過載和限流報告等。針對高速操作，可使用引腳直接監控和更改數字輸入和輸出狀態，以提高系統速度和吞吐量。

當開關處于斷開狀態時，開路檢測可監控開路/負載狀況。LED驅動器可指示各通道故障、狀態和電源欠壓狀況。內部有源箝位允許快速關斷感性負載。集成的線對地和線對線浪涌保護僅要求VDD上有一個TVS。

MAX14906采用緊湊型48引腳7mm x 7mm QFN封裝。

應用

• 工業數字輸出和輸入模塊
• 可配置型數字輸入/輸出
• 電機控制
• PLC系統
• 分布式控制系統(DCS)

特性

• 每通道可配置能力支持廣泛的應用
  • 數字輸出：高端(HS)開關或推挽(PP)驅動器
  • 數字輸入：可通過軟件選擇1型和3型，或2型
  • 限流值可設置范圍：130mA至1.2A
  • 串行(SPI)或使用引腳直接操作
  • 獨立通道供電
• 提供內置診斷功能，具有容錯能力
  • 每通道診斷
  • 集成電源電壓監控和短接VDD檢測
  • 開路/開路負載檢測
  • 熱關斷保護
  • 看門狗定時器
  • 5位CRC碼生成和檢查用于SPI錯誤檢測
• 高集成度減少BOM數量和PCB空間
  • 集成LDO與5V邏輯器件兼容
  • 內部有源箝位用于快速關斷感性負載
  • DO和DI傳播延遲分別為0.6μs（典型值）和1μs（典型值）
  • 可尋址SPI
  • 7mm x 7mm TQFN封裝
• 降低功耗和散熱
  • 高端開關提供低R DSON ，120mΩ（典型值）
  • 準確輸出限流
  • 準確的輸入灌電流，1型和3型，或2型
• 穩定可靠的設計
  • 工作電源電壓范圍：10V至40V，可承受65V
  • SafeDemag^TM^ 支持快速關斷不受限制的電感
  • ±16kV氣隙放電ESD和±8kV接觸放電ESD保護
  • 具有±1kV浪涌耐受能力，VDD至GND之間使用TVS保護
  • 工作溫度范圍為-40°C至+125°C

電特性

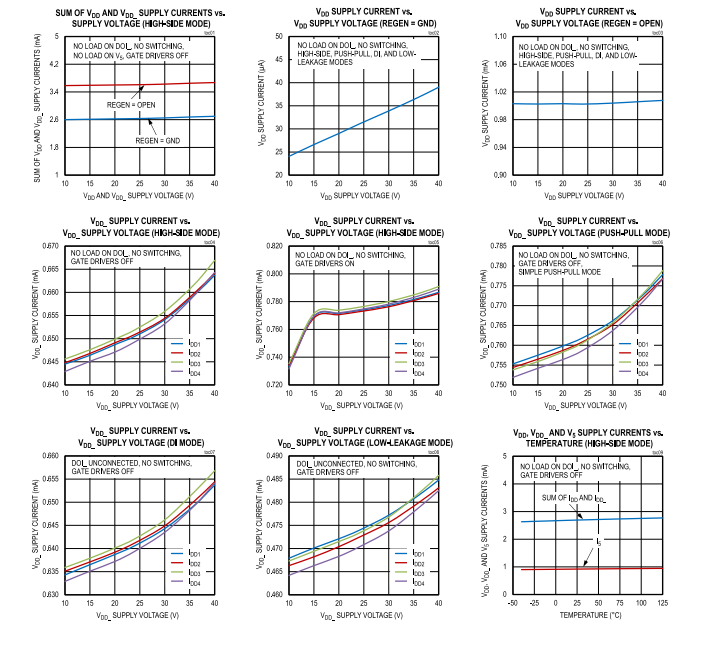

典型操作特性

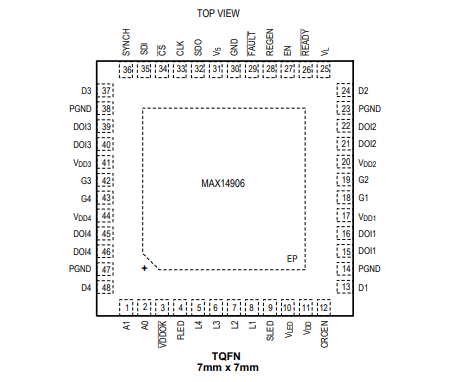

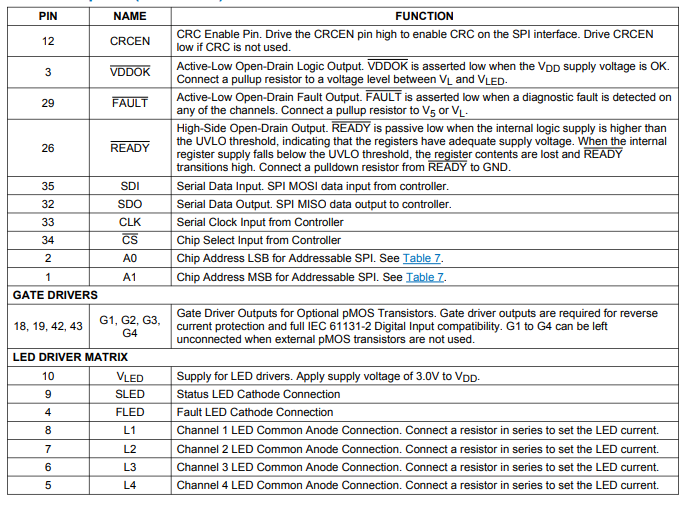

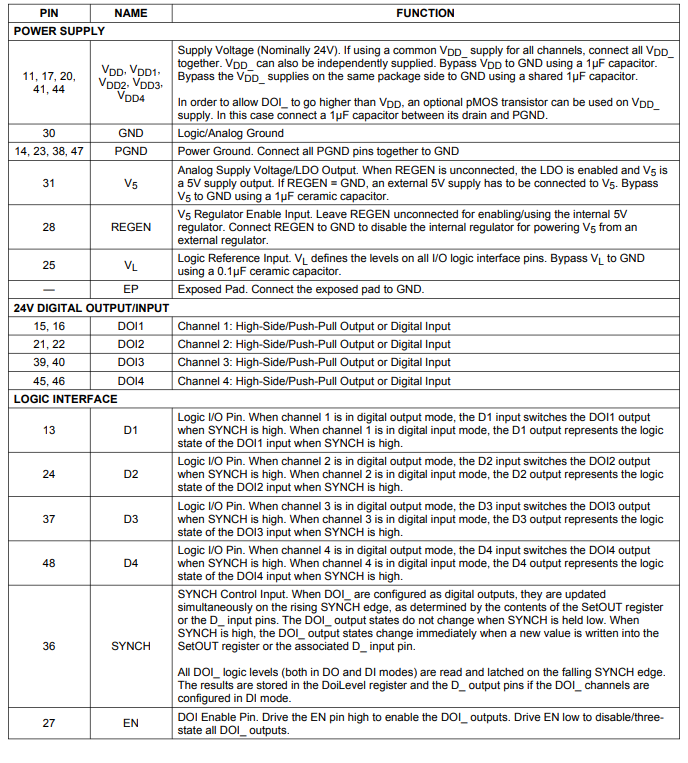

引腳配置描述

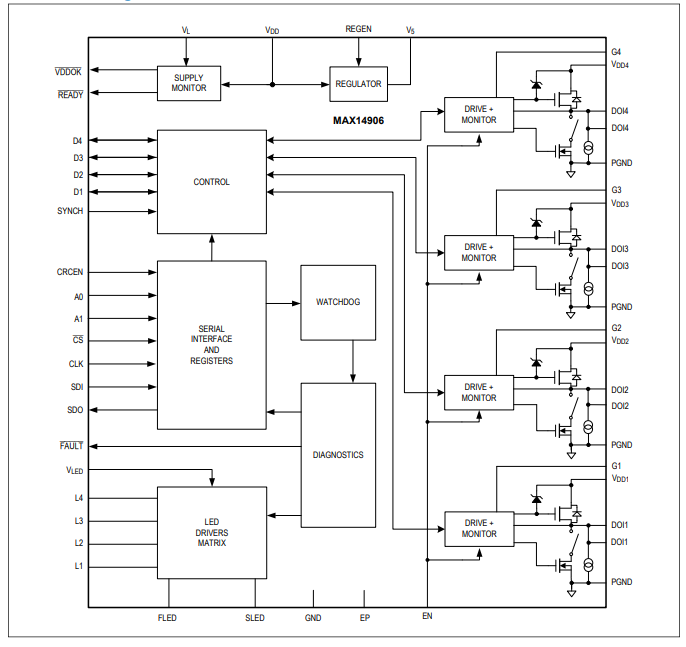

框圖
