INA203、INA204 和 INA205 是一系列單向電流分流監控器，具有電壓輸出、兩個比較器和電壓基準。INA203、INA204 和 INA205 能夠在 -16V 至 80V 范圍內的共模電壓下檢測分流器兩端的壓降。INA203、INA204 和 INA205 可提供三種輸出電壓級別：20V/V、50V/V 和 100V/V，帶寬高達 500kHz。

數據手冊：*附件：INA203 帶雙路比較器的 -16V 至 80V、500kHz 電流感應放大器技術手冊.pdf

INA203、INA204 和 INA205 還整合了兩個帶 0.6V 內部基準的開漏比較器。14 引腳版本的比較器基準可用外部輸入覆蓋。比較器 1 具有鎖存功能，而比較器 2 的延遲可由用戶通過編程設定。此外，14 引腳版本還提供 1.2V 基準輸出。

INA203、INA204 和 INA205 由 2.7V 至 18V 單電源供電。它們的額定工作溫度范圍為 -40°C 至 125°C。

特性
? 完整的電流檢測解決方案
? 有三種增益可供選擇：
– INA203 = 20V/V
– INA204 = 50V/V
– INA205 = 100V/V
? 兩個比較器：
– 具有鎖存功能的比較器 1
– 帶可選延遲的比較器 2
? 共模范圍：-16V 至 80V
? 高準確度：過溫條件下為 3.5%（最大值）
? 帶寬：500kHz
? 靜態電流：1.8mA
? 封裝：SO-14、TSSOP-14、VSSOP-10

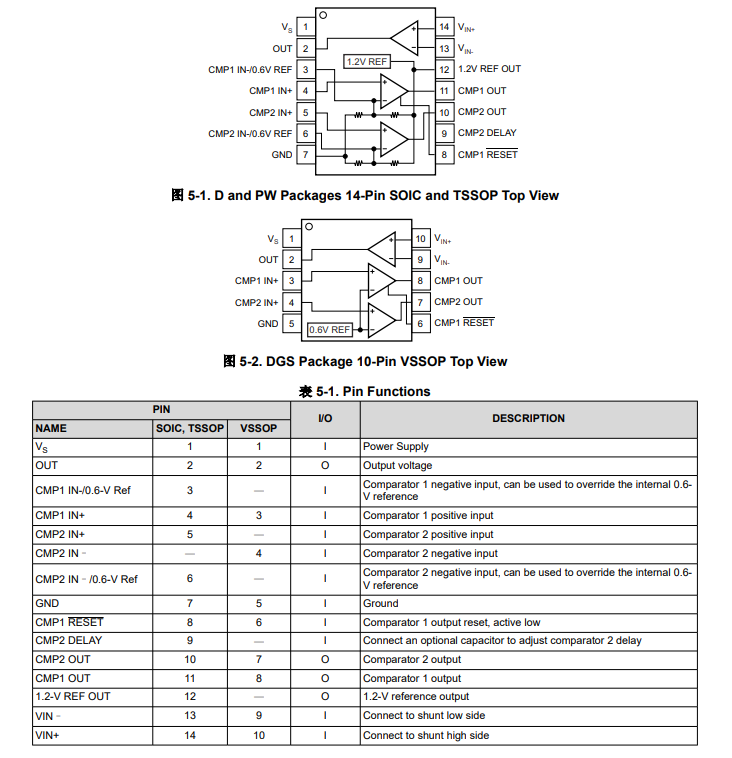

引腳功能和配置

典型特性

應用
? 筆記本電腦
? 手機
? 電信設備
? 汽車
? 電源管理
? 電池充電器
? 焊接設備
