INA901-SP 是一款電壓輸出、電流檢測放大器，可在獨立于電源電壓的 –15V 至 +80V 共模電壓中感應分流電阻上的壓降。INA901-SP 由 2.7V 至 16V 單電源供電，消耗的電源電流為 700μA（典型值）。

數據手冊：*附件：INA901-SP 具有直列式濾波器選項的耐輻射、-15V至65V、分離級電流檢測放大器技術手冊.pdf

INA901-SP 的增益為 20 V/V。130kHz 帶寬簡化了在電流控制環路中的使用。其引腳排列可充分支持濾波。

該器件具有 –55°C 至 +125°C 的擴展額定工作溫度范圍，并且采用 8 引腳 CFP 封裝。

特性
1? 5962-1821001
– 在低劑量率下的耐輻射 (RHA) 劑量為
100krad (Si)
– 單粒子閂鎖 (SEL) 在 125°C 下的
抗擾度可達 93MeV-cm2/mg
– 請參閱輻射報告
– 符合軍用級
溫度范圍要求（-55°C 至 125°C）
– 高性能 8 引腳
陶瓷扁平封裝 (HKX)
? 寬共模范圍：–15V 至 80V
? CMRR：120dB
? 精度：
– ±0.5mV 的失調電壓
– ±0.2% 增益誤差
– 2.5μV/°C 的溫漂
– 50ppm/°C 的增益漂移
? 帶寬：高達 130kHz
? 增益：20V/V
? 靜態電流：700μA
? 電源電壓：2.7V 至 16V
? 可用于濾波

引腳功能和配置

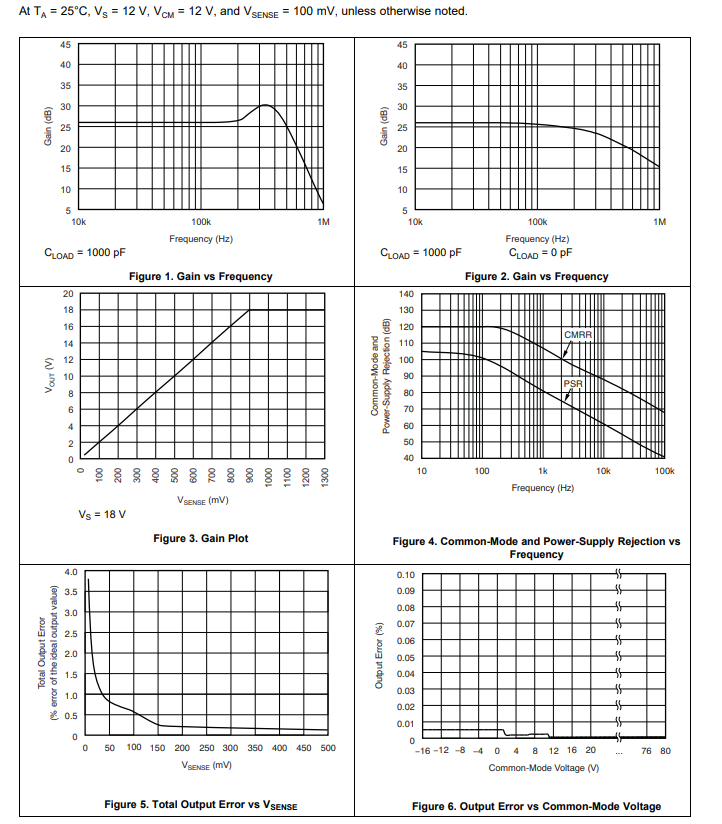

典型特性

功能方框圖

應用
? 電源監控
? 過流和欠流檢測
? 衛星遙測
? 空間信號調節
? 電機控制環路
