LOG114 專為測量通信、激光、醫療和工業系統中的低電平和寬動態范圍電流而設計。該器件會計算輸入電流或電壓相對于參考電流或電壓（對數跨阻放大器）的對數或對數比率。

數據手冊：*附件：LOG114 具有 2.5V 基準電壓和非限定輸出運算放大器的精密高速對數放大器技術手冊.pdf

無論是在雙極性 (±5V) 還是單極性 (5V) 電源下，都能在寬動態范圍的輸入信號下實現高精度。片上集成了特殊的溫度漂移補償電路。在對數比應用中，信號電流可能來自高阻抗源，例如光電二極管或與低阻抗電壓源串聯的電阻器。參考電流由與精密內部電壓基準、光電二極管或有源電流源串聯的一個電阻器提供。

VLOGOUT 處的輸出信號具有每輸入電流數量級 0.375V 的比例因子，這對輸出進行了限制，使其能在 5V 或 10V 的范圍內。可以使用可用的附加放大器之一對輸出進行縮放和偏移，從而匹配各種 ADC 輸入范圍。穩定的直流性能支持其在寬溫度范圍內精確測量低電平信號。LOG114 的額定工作溫度范圍是 - 5°C 至 75°C，并且可以在 - 40°C 至 85°C 的溫度下工作。

特性
? 優勢：
– 對于高密度系統來說體積小巧
– 單電源下實現高精度
– 跨越八個數量級的快速響應
– 經過全面測試的功能
? 兩個縮放放大器
? 寬輸入動態范圍：八個數量級，100pA 至 10mA
? 2.5V 基準電壓
? 溫度穩定性好
? 低靜態電流：10mA
? 雙電源或單電源：±5V，5V
? 封裝：小巧的 QFN-16 (4mm × 4mm)
? 額定溫度范圍：-5°C 至 75°C

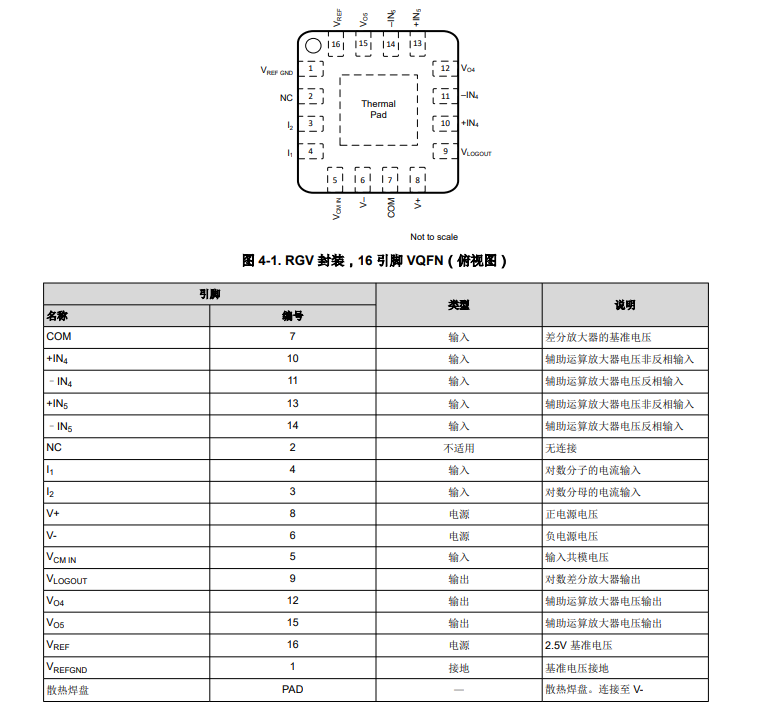

引腳功能和配置

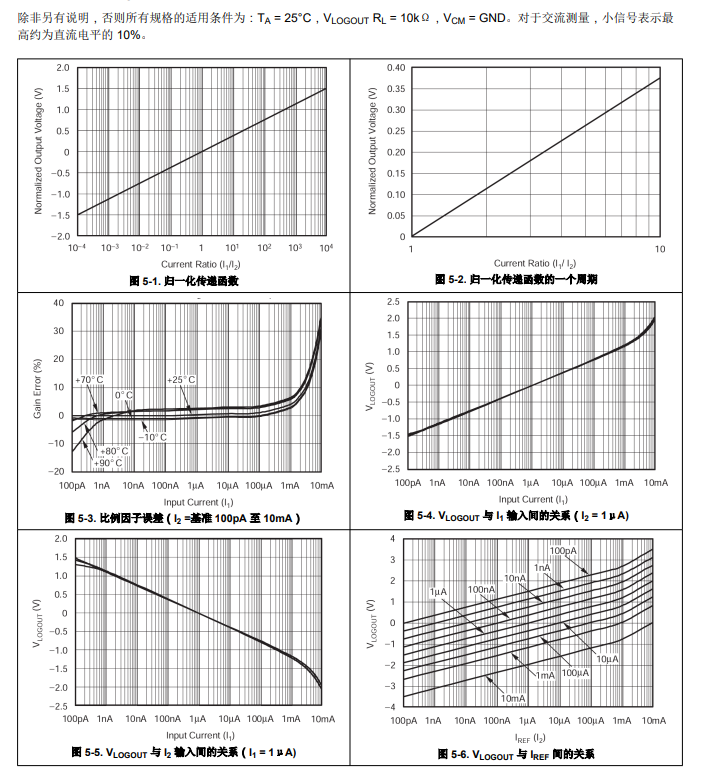

典型特性

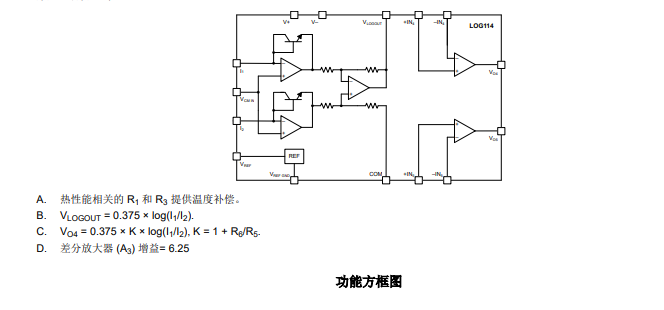

功能方框圖

應用
? Onet 摻鉺光纖放大器 (EDFA)
? 激光光密度測量
? 光電二極管信號壓縮放大器
? 對數，對數比函數
? 模數轉換器 (ADC) 前的模擬信號壓縮
? 吸光度測量
