概述
MAX14912/MAX14913具有八個640mA智能高邊開關，也可配置為推挽式驅動器，用于高速開關。從輸入到高邊/低邊驅動器開關的傳輸延遲為1μs (最大值)。每個高邊驅動器在TA = 125°C、500mA負載電流時的導通電阻低至230mΩ (最大值)。

器件可通過引腳或SPI接口進行配置和控制。SPI接口采用菊鏈連接，可有效級聯多片器件。SPI也支持命令模式，可獲得最詳細的診斷信息。MAX14912支持在并行或串行設置模式下通過SPI進行配置，而MAX14913僅支持在串行設置模式下通過SPI進行配置。

高邊模式下的負載開路檢測功能檢測開關打開/閉合狀態下的線路開路條件，LED驅動器指示每個通道的故障和狀態條件。內部有源箝位電路加速高邊模式下感性負載快速關斷。

MAX14912/MAX14913采用56引腳、8mm x 8mm、QFN封裝。
數據表：*附件：MAX14912 MAX14913八通道、高速、高邊開關 推挽式驅動器技術手冊.pdf

應用

• 樓宇自動化
• 工業數字輸出
• PLC 系統

特性

• 低功耗和散熱
  • 230mΩ (最大值)高邊RON @ TA = 125°C
  • 高效5V/100mA Buck調節器
• 快速開關，理想用于高速控制系統
  • 0.1μs (典型值)傳輸延遲(高邊模式)
  • 0.5μs (典型值)傳輸延遲(推挽式)
  • 推挽模式下200kHz開關速率
  • 對感性負載快速消磁
• 工作可靠
  • 60V絕對最大VDD 額定值
  • 安全消磁：關斷不受限的電感
  • IEC61000-4-12 8kV氣隙放電/6kV接觸放電ESD保護
  • 通過VDD 上的TVS提供±1kV/42Ω浪涌保護
  • 可靠的SPI接口，帶看門狗和CRC
  • -40°C至+125°C工作環境溫度范圍
• 全面診斷功能減少系統停機
  • 逐驅動器和芯片熱關斷
  • 高邊模式下開路檢測
  • 低電源電壓報警
  • 欠壓檢測
  • OUT引腳過壓檢測
  • 過流檢測
  • LED驅動器，用于指示故障和輸出狀態
• 靈活的接口，便于設計
  • 串行和/或并行控制接口
  • 逐通道配置和監測
  • 寬邏輯電壓范圍(1.6V至5.5V)
• 小型封裝和高度集成支持緊湊的高密度I/O模塊
  • 56引腳、8mm x 8mm、QFN封裝
  • 八通道高邊開關/推挽式驅動器
  • 菊鏈連接SPI接口

典型應用電路:帶菊花鏈SPI的隔離式16通道DO

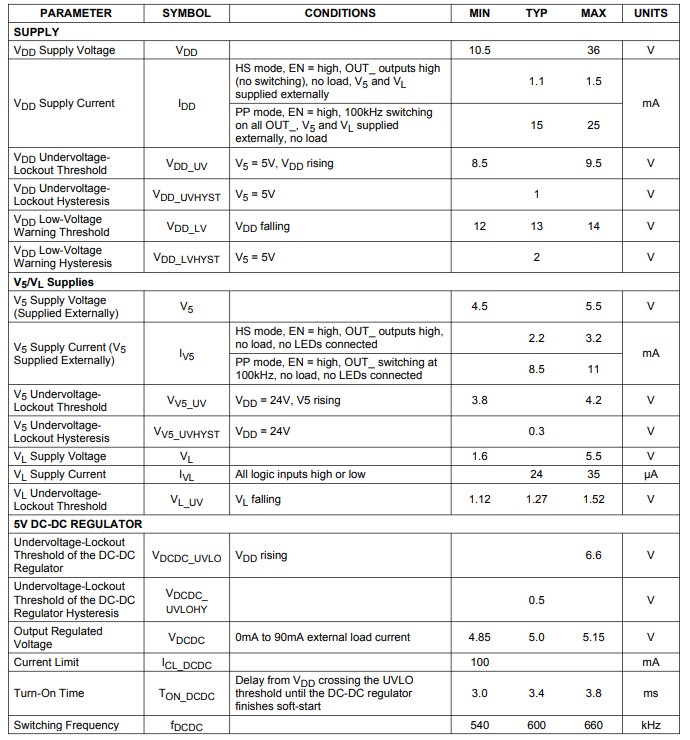

DC電氣特性

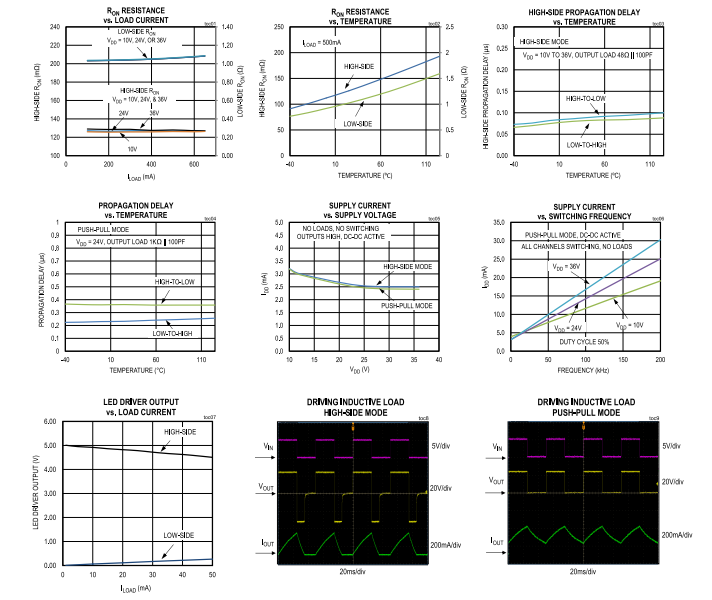

典型操作特性

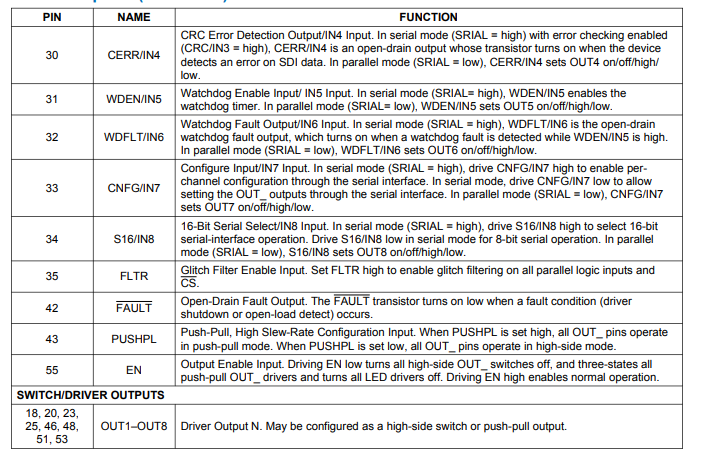

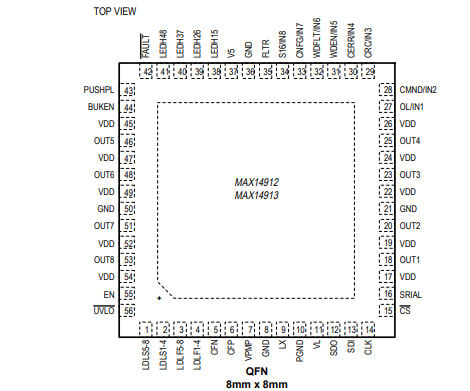

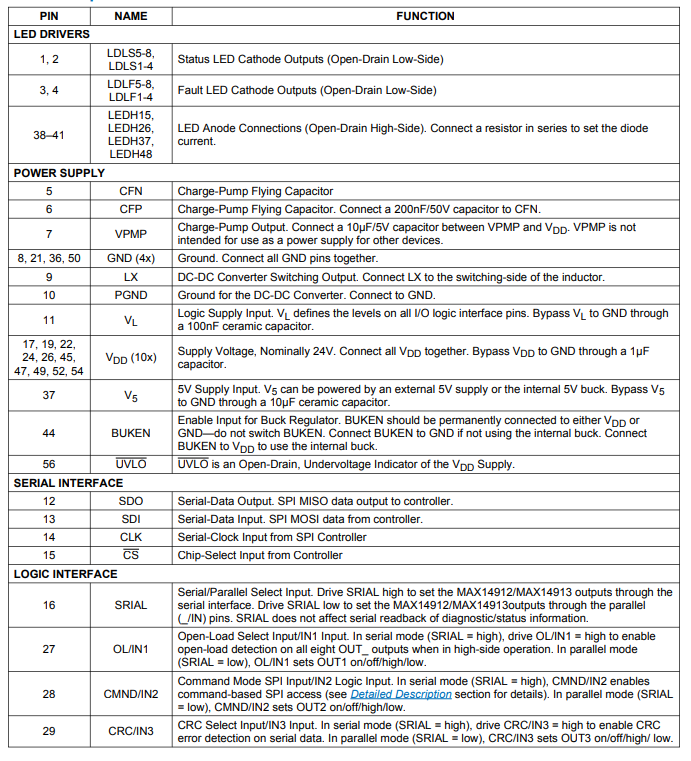

引腳配置描述

框圖
