概述
MAX14900E為八通道功率開關，可逐通道配置為高邊或推挽工作模式。器件具有低傳輸延遲、高速率負載切換，使其非常適合用于下一代高速PLC系統。每個高邊開關源出850mA連續電流；500mA及TA = +125°C時，具有165mΩ (最大)低導通電阻。驅動電阻負載時，高邊開關的輸入至輸出傳輸延遲為2μs (最大)。推挽式操作的PWM/PPO控制中，開關頻率達100kHz，可驅動長電纜?？蓪⒍鄠€高邊開關并聯，實現較高驅動電流。器件具有較寬的10V至36V電源輸入范圍。

MAX14900E通過SPI和/或并行接口進行配置、監測和驅動。并行接口模式下，八個邏輯輸入直接控制輸出，串行接口可用于配置/監測；串行接口模式利用串口進行設置和配置，具有CRC檢錯功能，保證可靠的SPI通信。

限流和逐通道熱關斷功能保護每個開關/驅動器。器件具有全局診斷輸出，以及通過串行接口逐通道診斷和監測。

MAX14900E采用熱增強48引腳(7mm x 7mm)、側面防潮的QFN-EP封裝或標準48引腳TQFN-EP封裝，工作在-40°C至+125°C溫度范圍。
數據表：*附件：MAX14900E八通道、高速、工業高邊開關技術手冊.pdf

應用

• 高密度數字輸出模塊
• 電機控制
• 可編程邏輯控制器
• PWM/PPO控制

特性

• 低功耗，適用于高密度模塊
  • 3mA (最大值)總電源電流
  • 165mΩ (最大)高邊RON @ +125°C
• 快速開關，理想用于高精度、高速控制系統
  • 2μs傳輸延遲(高邊模式)
  • 0.8μs傳輸延遲(推挽模式)
  • 100kHz (最大)推挽模式開關頻率
• 全面的故障反饋，便于維護，縮短安裝時間
  • 全局和逐通道診斷
  • 負載/線路開路檢測
  • 熱關斷報警指示
  • 輸出邏輯狀態反饋
  • 欠壓鎖定
• 小型封裝，帶串行接口，允許設計高密度模塊
  • 菊鏈SPI最大限度降低隔離成本
  • 7mm x 7mm、48引腳QFN和TQFN封裝
  • 通過側面防潮進行視覺檢查
  • 凹陷點識別QFN封裝

框圖

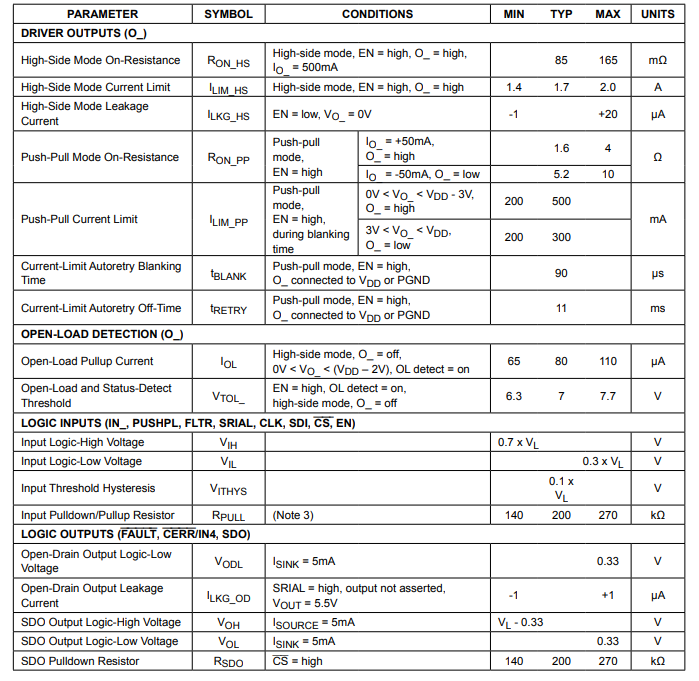

電特性

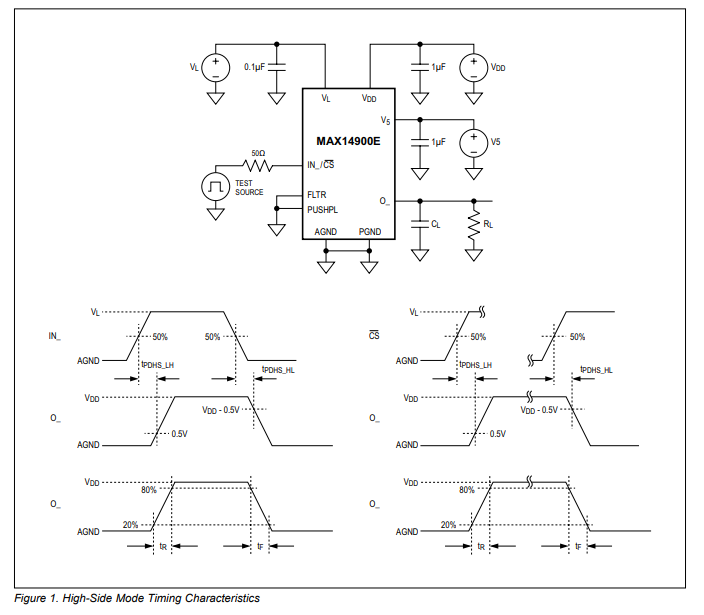

測試電路/時序圖

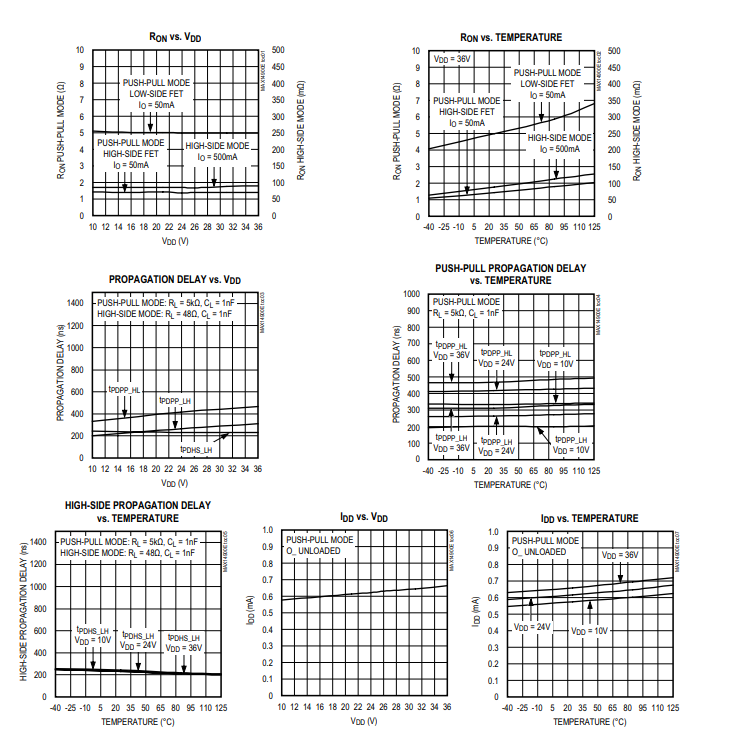

典型操作特性

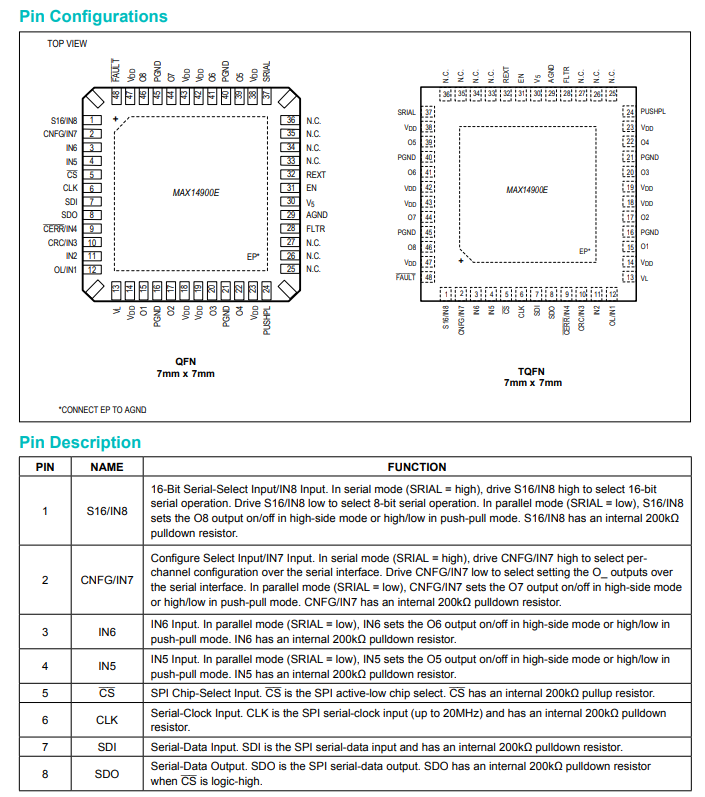

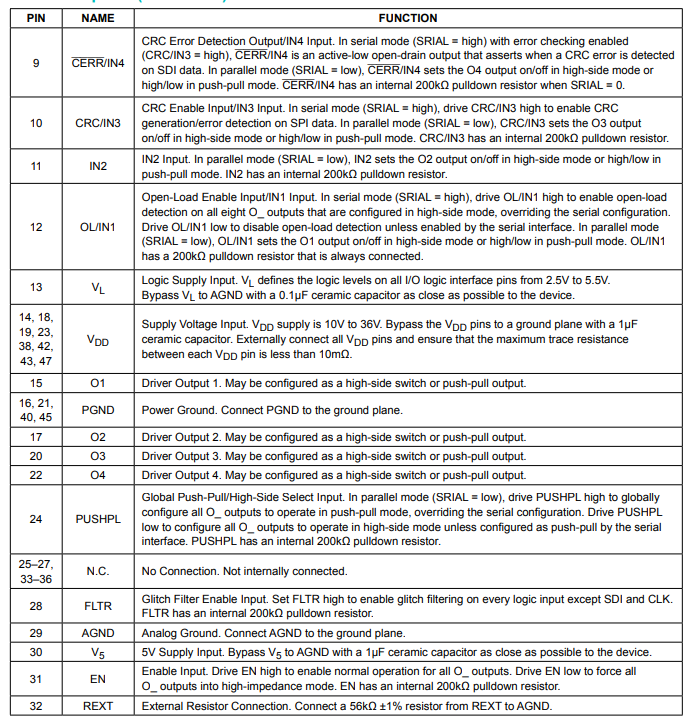

引腳配置描述

串行控制器接口

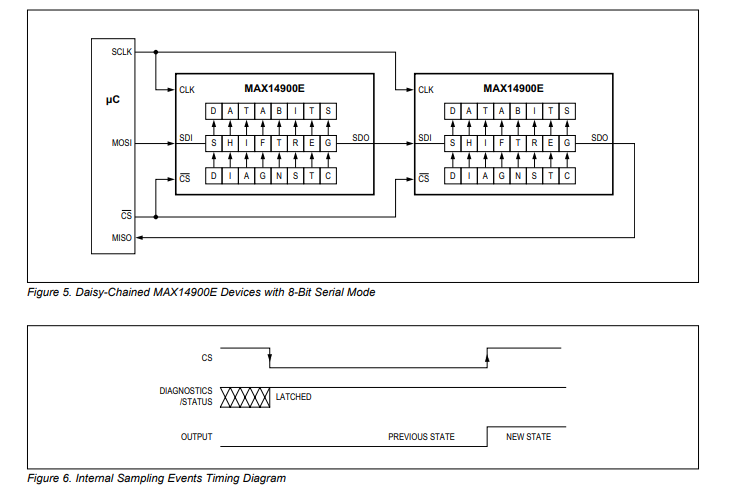

MAX14900E 可通過其 SPI 接口（見表 1）在每通道基礎上進行配置、控制和/或監測。多個 MAX14900E 器件的菊花鏈連接支持減少所需的芯片選擇（CS）和隔離器引腳數量。圖 5 展示了兩個 MAX14900E 器件菊花鏈連接的示例。菊花鏈連接同時支持 8 位和 16 位串行數據。S16IN8 = X。

MAX14900E 使用 SPI 模式 0，時鐘極性（CPOL）= 0 且時鐘相位（CPHA）= 0。當 CS 輸入轉換為低電平時，診斷和狀態信息被采樣并存儲在內部 SPI 移位寄存器中，SDO 輸出變為有效狀態。這些數據在每個 CLK 下降沿從 SDO 輸出，同時新的 SDI 數據在 CLK 上升沿被采樣并存儲在移位寄存器中。當 CS 在 SPI 周期結束時轉換為高電平，MAX14900E 中的當前數據被鎖存到內部移位寄存器中，MAX14900E 的新配置和/或設置數據會改變驅動器狀態。圖 6 說明了根據 CS 轉換對內部信號的采樣情況。
