工業相機圖像采集卡是用于連接工業相機與計算機的關鍵硬件設備，主要負責將相機輸出的圖像信號轉換為計算機可處理的數字信號，并實現高速、穩定的數據傳輸。它在工業自動化、機器視覺、醫學影像、科學研究等領域應用廣泛。

工業相機圖像采集卡的主要功能

在機器視覺系統中，工業相機負責捕獲目標對象的圖像，而圖像采集卡則負責將這些圖像信息轉換為計算機可以識別和處理的數字數據。如果沒有圖像采集卡，工業相機捕獲的圖像信號將無法有效地傳遞到計算機進行后續的分析、識別、測量和控制。因此，圖像采集卡在機器視覺系統中發揮著至關重要的作用，其主要體現在以下幾個方面：

l數據轉換與傳輸：圖像采集卡的主要功能是將工業相機輸出的模擬或數字圖像信號轉換成計算機可以處理的數字格式，并通過特定的接口協議（例如CameraLink,CoaXPress,GigEVision,USB3Vision等）將數據高效、穩定地傳輸到計算機。

l實時圖像獲取：現代工業生產對實時性要求極高。圖像采集卡能夠以極高的幀率獲取圖像，確保計算機能夠實時處理和分析圖像數據，從而實現快速響應和精確控制。

l圖像預處理：一些高端圖像采集卡具備圖像預處理功能，例如圖像增強、降噪、校正等，能夠在硬件層面完成部分圖像處理任務，減輕計算機的運算負擔，提高系統的整體效率。

l系統同步與控制：圖像采集卡通常提供觸發信號輸入輸出接口，可以與外部傳感器、編碼器等設備進行同步，實現精確的圖像采集和控制，滿足復雜的工業應用需求。

l增強圖像質量：通過優化圖像采集參數、校正圖像畸變和降低噪聲干擾，圖像采集卡能夠有效提高圖像質量，為后續的圖像處理和分析提供更好的數據基礎。

工業相機圖像采集卡的技術原理

圖像采集卡的技術原理涉及多個方面，主要包括圖像信號的接收、轉換、傳輸和控制。

·模擬信號數字化：對于模擬相機，圖像采集卡首先需要將模擬信號轉換為數字信號。這個過程通常涉及模數轉換器(ADC)，它將模擬電壓信號轉換為對應的數字值。ADC的采樣率和分辨率直接影響圖像的數字化質量。

·數字信號接收與處理：對于數字相機，圖像采集卡直接接收數字圖像信號。圖像采集卡通常包含專門的圖像處理芯片或FPGA，用于進行圖像格式轉換、數據緩存和預處理等操作。

·數據傳輸接口協議：圖像采集卡使用各種數據傳輸接口協議與計算機進行通信。不同的接口協議具有不同的傳輸速度、抗干擾能力和成本。常見的接口協議包括：

oCameraLink:一種高速并行接口，具有高帶寬和低延遲的特點，適用于需要高分辨率和高幀率的應用。

oCoaXPress(CXP):一種高速串行接口，采用同軸電纜傳輸數據，具有高帶寬、長距離傳輸和抗干擾能力強的特點，適用于需要高速數據傳輸和遠距離傳輸的應用。

oGigEVision:基于千兆以太網的接口，具有成本低、易于集成和可擴展性強的特點，適用于分布式視覺系統和需要遠程控制的應用。

oUSB3Vision:基于USB3.0的接口，具有易于使用、即插即用和成本較低的特點，適用于對帶寬要求不高和對便攜性有要求的應用。

·圖像采集控制：圖像采集卡通常提供軟件接口，允許用戶配置圖像采集參數，例如曝光時間、增益、幀率、觸發模式等。這些參數的調整可以優化圖像質量，滿足不同的應用需求。

工業相機圖像采集卡的主要類型

根據數據傳輸接口和功能特點，工業相機圖像采集卡可以分為以下幾種主要類型：

·CameraLink采集卡:適用于高分辨率、高幀率的圖像采集應用，例如高速運動物體的檢測和測量。CameraLink采集卡通常支持Base,Medium,Full,Deca等不同的配置，以滿足不同的帶寬需求。

·CoaXPress(CXP)采集卡:適用于需要長距離傳輸和高帶寬的應用，例如大型自動化生產線的質量檢測和機器人引導。CXP采集卡具有傳輸距離遠、抗干擾能力強等優點。

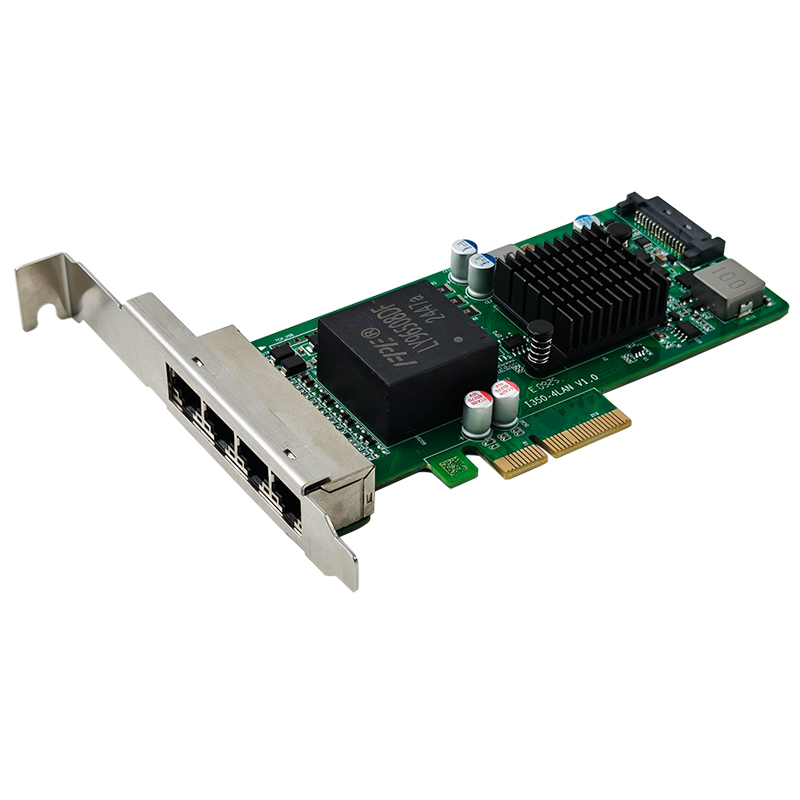

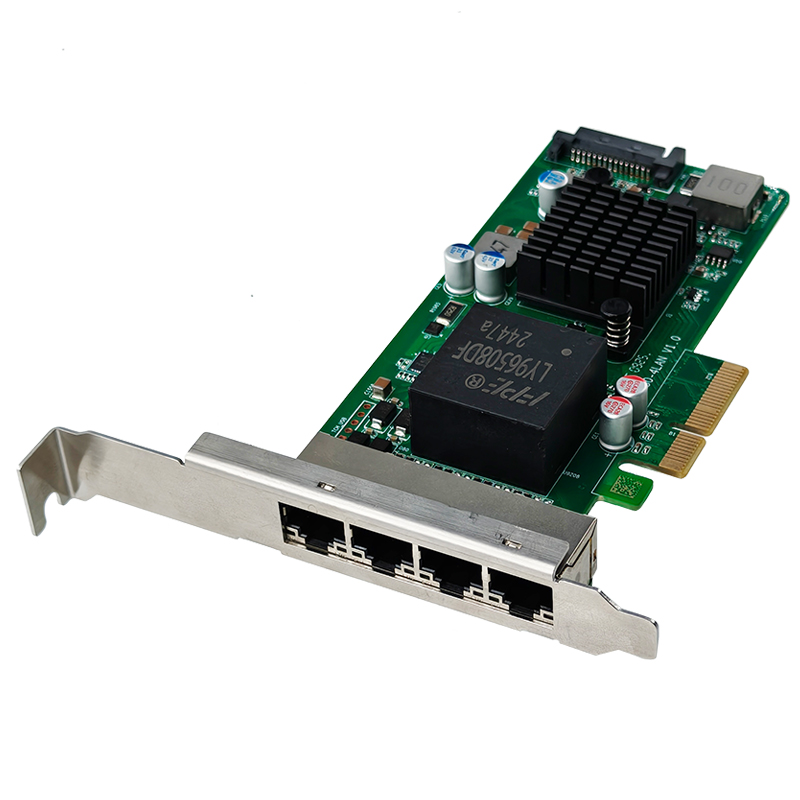

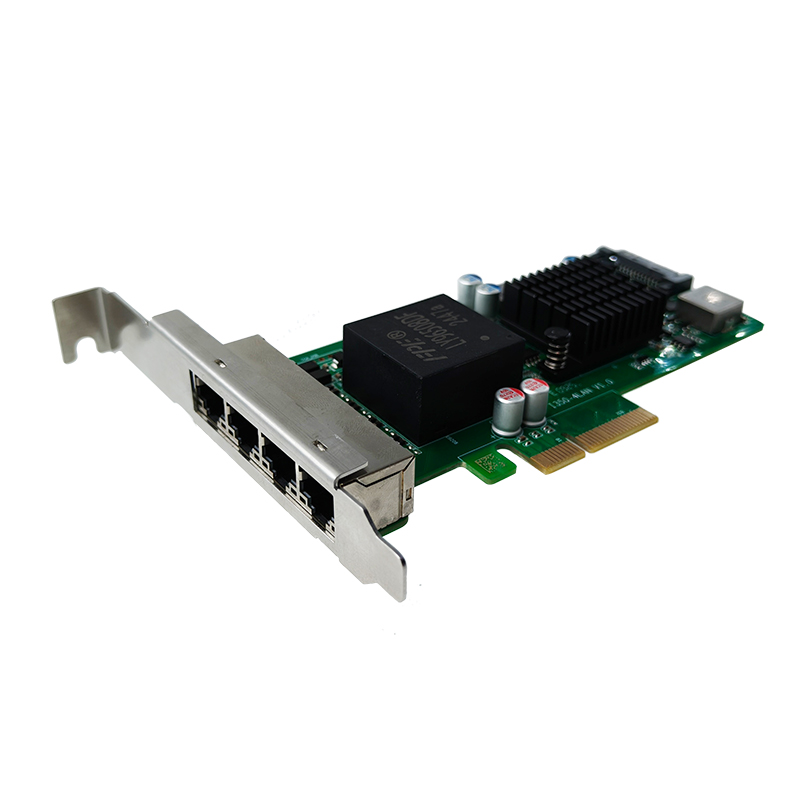

·GigEVision采集卡:適用于分布式視覺系統和需要遠程控制的應用。GigEVision采集卡可以通過標準的以太網連接進行數據傳輸，具有易于集成和可擴展性強的特點。

·USB3Vision采集卡:適用于對成本敏感和對便攜性有要求的應用，例如小型自動化設備的視覺檢測和科學研究。USB3Vision采集卡具有即插即用、易于使用等優點。

·智能圖像采集卡:集成了高性能的處理器或FPGA，可以在采集卡上進行圖像預處理和分析，減輕計算機的運算負擔，提高系統的整體效率。智能圖像采集卡適用于需要實時圖像處理和分析的應用。

·多通道圖像采集卡:可以同時采集多個相機的圖像數據，適用于需要多視角圖像信息的應用，例如三維重建和立體視覺。

工業相機圖像采集卡的關鍵性能指標

選擇合適的圖像采集卡需要考慮多個關鍵性能指標，這些指標直接影響機器視覺系統的性能和穩定性。

·數據傳輸帶寬:圖像采集卡的數據傳輸帶寬決定了其能夠處理的圖像數據量。高分辨率、高幀率的圖像需要更大的帶寬。

·采樣率和分辨率:對于模擬相機，采樣率和分辨率決定了圖像的數字化質量。更高的采樣率和分辨率可以捕捉更多的圖像細節。

·幀率(FrameRate):圖像采集卡能夠采集的圖像幀數，直接影響系統的實時性。高幀率適用于需要快速響應的應用。

·觸發模式:圖像采集卡支持的觸發模式，例如外部觸發、軟件觸發、連續觸發等。合適的觸發模式可以實現精確的圖像采集和控制。

·圖像格式支持:圖像采集卡支持的圖像格式，例如灰度圖像、彩色圖像、原始圖像等。不同的應用需要不同的圖像格式。

·SDK(SoftwareDevelopmentKit)和驅動程序:圖像采集卡提供的SDK和驅動程序決定了其易用性和兼容性。完善的SDK和驅動程序可以簡化開發過程，提高系統的穩定性。

·延遲(Latency):數據從相機傳輸到計算機的處理延遲，對于實時性要求高的應用尤為重要。低延遲可以提高系統的響應速度。

·功耗(PowerConsumption):圖像采集卡的功耗，在嵌入式系統或電池供電系統中需要重點考慮。

·工作溫度范圍:圖像采集卡的工作溫度范圍，在惡劣的工業環境中需要重點考慮。

·電磁兼容性(EMC):圖像采集卡的電磁兼容性，確保其在復雜的電磁環境下能夠穩定工作。

工業相機圖像采集卡的發展趨勢

隨著技術的不斷發展，工業相機圖像采集卡正朝著以下幾個方向發展：

·更高的帶寬:為了滿足對高分辨率、高幀率圖像的需求，圖像采集卡的數據傳輸帶寬將持續提高。例如，CXP2.0和GigEVision2.0等新標準的出現將進一步提升數據傳輸速度。

·更智能的圖像處理:圖像采集卡將集成更強大的處理器或FPGA，能夠在硬件層面完成更多的圖像預處理和分析任務，例如圖像增強、目標檢測、特征提取等。

·更低的功耗:為了滿足嵌入式系統和電池供電系統的需求，圖像采集卡將采用更低功耗的設計，例如采用更高效的處理器和電源管理技術。

·更小的尺寸:為了適應小型化和集成化的趨勢，圖像采集卡將采用更緊湊的設計，例如采用SMT（表面貼裝技術）和微型連接器。

·更強的兼容性:圖像采集卡將支持更多的接口標準和圖像格式，以適應不同的應用需求。

·人工智能集成:未來，圖像采集卡可能會集成人工智能加速器，實現邊緣計算，直接在采集卡上進行深度學習推理，從而實現更快速、更智能的圖像分析。

工業相機圖像采集卡的應用領域

工業相機圖像采集卡廣泛應用于各個工業領域，例如：

·工業自動化:用于產品質量檢測、機器人引導、物料搬運等。

·智能制造:用于生產過程監控、設備狀態監測、故障診斷等。

·醫療成像:用于醫學影像診斷、手術導航、顯微鏡成像等。

·交通監控:用于車輛識別、交通流量監測、違章行為檢測等。

·安防監控:用于人臉識別、入侵檢測、行為分析等。

·科研領域:用于科學實驗、數據采集、圖像分析等。

·農業領域:用于作物生長監測、病蟲害檢測、產量預測等。

結論

工業相機圖像采集卡是機器視覺系統中的關鍵組件，負責將工業相機捕獲的圖像數據高效、穩定地傳輸至計算機進行后續處理和分析。隨著工業自動化和智能制造的快速發展，對圖像采集卡的需求也日益增長。選擇合適的圖像采集卡需要綜合考慮其數據傳輸帶寬、采樣率、幀率、觸發模式、圖像格式支持、SDK和驅動程序等關鍵性能指標。未來，圖像采集卡將朝著更高的帶寬、更智能的圖像處理、更低的功耗、更小的尺寸和更強的兼容性等方向發展，并在各個工業領域發揮越來越重要的作用。深入了解工業相機圖像采集卡的原理、類型、性能指標和發展趨勢，有助于工程師和研究人員更好地選擇和應用圖像采集卡，從而構建更高效、更智能的機器視覺系統，推動工業自動化和智能制造的發展。
