在當今數字化時代，從工業自動化檢測到醫療影像診斷，從科學研究到高清視頻制作，圖像信息的實時獲取和處理變得至關重要。而將現實世界的光信號（通過攝像頭或相機）高效、準確地轉換為計算機能夠處理的數字數據的核心硬件設備，就是圖像采集卡。它是連接物理世界與數字世界的“翻譯官”和“高速通道”。

一、什么是圖像采集卡？

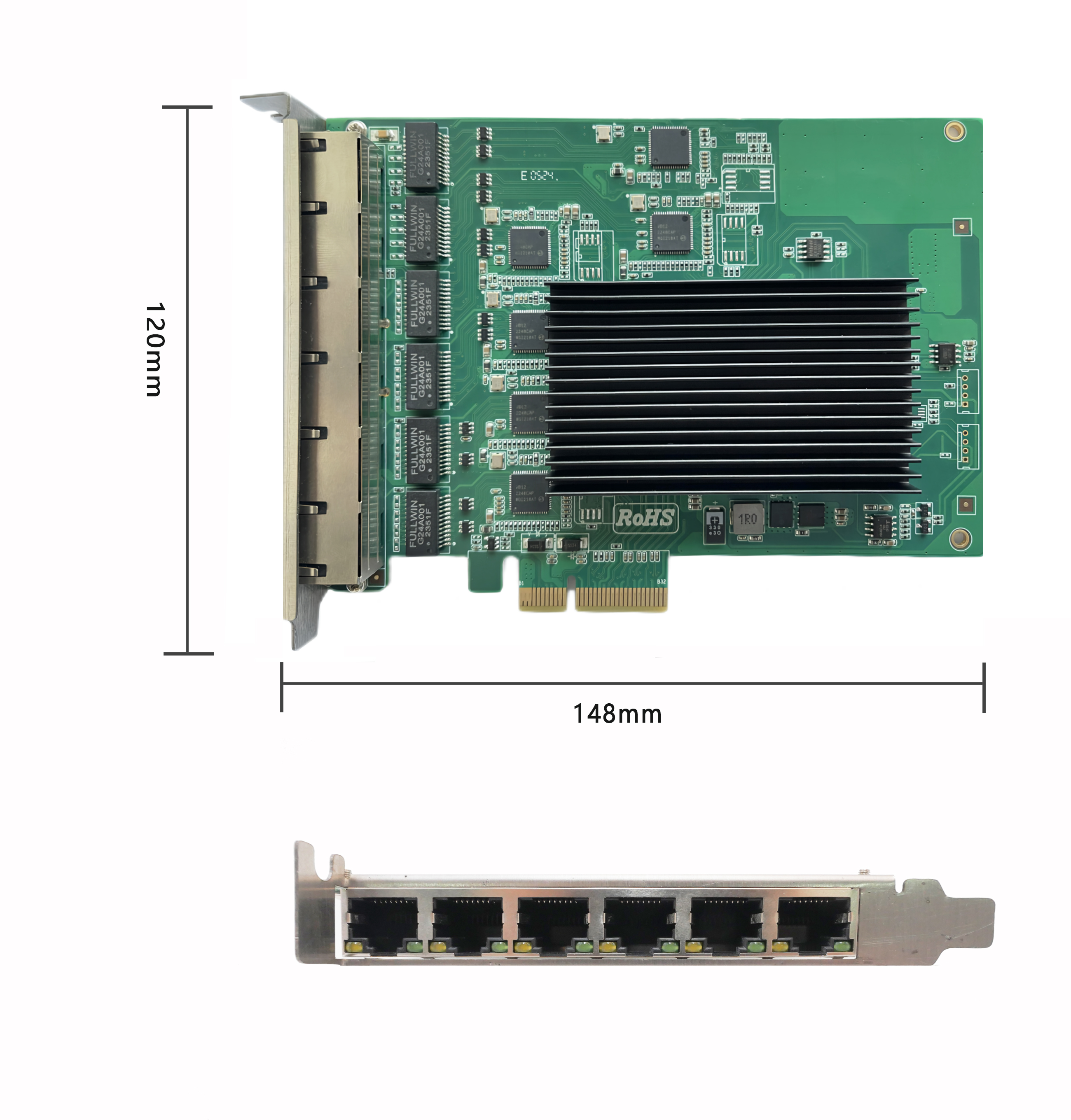

圖像采集卡是一種專用的計算機硬件擴展卡（通常通過PCIe插槽安裝，也有USB、PXI等接口形式），其核心功能是接收來自工業相機、科學相機、攝像機或其他視頻源（如模擬攝像頭、醫療內窺鏡等）的圖像或視頻信號，將其數字化，并通過高速接口（如PCIe總線）傳輸到計算機主機內存中，供后續的軟件進行處理、分析、顯示或存儲。

本質：一個高速、高精度的模數轉換和數據傳輸設備。

核心任務：將模擬或數字視頻信號無損或低損地轉換為計算機可識別的數字圖像數據流。

二、圖像采集卡的核心工作原理

1.信號接收：

模擬信號：接收來自模擬攝像頭（如CCIR/PAL,NTSC,S-Video等）的復合視頻信號或分量視頻信號。

數字信號：接收來自數字相機（如CameraLink,CoaXPress,GigEVision,USB3Vision,SDI等標準接口）的高速串行數字視頻流。

2.信號調理與數字化：

模擬信號：通過高性能的模數轉換器將連續的模擬信號離散化為數字像素值（亮度、色彩信息）。這個過程包括信號放大、濾波、鉗位、同步分離等。

數字信號：對接收到的串行數字信號進行解碼（Deserialization）、時鐘恢復（ClockRecovery）和協議解析（如CameraLink幀抓取器解析數據包），將其重組為并行像素數據流。

3.圖像處理：

許多采集卡內置硬件加速的圖像預處理功能，如：

查找表：快速像素值映射（對比度/亮度調整）。

色彩空間轉換：如RGB轉YUV。

圖像裁剪/縮放。

去馬賽克：針對Bayer模式傳感器生成彩色圖像。

圖像濾波：簡單的空間濾波（如平滑、銳化）。

4. 數據傳輸：

將處理后的數字圖像數據通過高速總線接口（PCIe是目前主流，提供極高的帶寬）直接傳輸到計算機主內存。高級采集卡支持直接內存訪問技術，極大減輕CPU負擔，實現高幀率、低延遲傳輸。

5. 同步與控制：

接收或發送觸發信號，精確控制圖像采集的時機（如配合外部傳感器）。

控制相機的曝光時間、增益等參數（通過GenICam等標準協議）。

提供幀同步信號。

管理I/O接口（如數字輸入/輸出，用于控制燈光、傳感器等）。

三、圖像采集卡的關鍵特性與性能指標

1. 接口類型：

相機接口：CameraLink(Base/Medium/Full/Deca),CoaXPress(CXP-6/12/25),GigEVision,USB3Vision,SDI(3G/6G/12G),LVDS/HS-Link等。選擇取決于相機的輸出接口、所需帶寬、傳輸距離和成本。

主機接口：PCIExpress(x1/x4/x8/x16),PXI(e),Thunderbolt,USB3.x/4。PCIex8或更高是高速采集的主流選擇。

2.帶寬：

決定每秒能傳輸多少數據，直接影響支持的最大分辨率和幀率。例如，CameraLinkFull接口理論帶寬約6.8Gbps，PCIe3.0x8帶寬約8GB/s。

3.分辨率與幀率：

支持的最大圖像尺寸（如4096x3072）和在該分辨率下能達到的每秒幀數（FPS）。高分辨率高幀率對帶寬要求極高。

4.位深：

表示每個像素的灰度級或顏色深度（如8-bit,10-bit,12-bit,16-bit）。位深越高，圖像細節和動態范圍越好。

5.觸發與I/O功能：

支持硬件觸發、軟件觸發。

數字輸入/輸出通道的數量、類型（光耦隔離、TTL等）和響應速度。

精確的觸發延遲、曝光控制能力。

6. 圖像處理能力：

內置FPGA或ASIC提供的實時硬件預處理功能，能顯著提升系統效率。

7. 內存：

板載幀緩存的大小，用于平滑數據流、處理丟幀或進行復雜的圖像序列操作。

8. 軟件支持與兼容性：

提供完善的SDK，支持多種操作系統（Windows,Linux,RTOS）。

兼容主流機器視覺軟件庫（如Halcon,OpenCV,LabVIEWVision,NIVision,MatroxImagingLibrary）和行業標準協議（GenICam,GigEVision,USB3Vision）。

9. 可靠性：

工業級設計（寬溫、抗干擾、長壽命）對于嚴苛環境至關重要。

四、圖像采集卡的主要應用領域

1. 工業自動化與機器視覺：產品質量檢測（尺寸、缺陷、表面瑕疵）；機器人引導與定位；

條碼/二維碼讀取；零部件裝配驗證；高速生產線監控。

2.醫療影像：內窺鏡成像；顯微鏡成像（病理分析、細胞研究）；X光、超聲等設備的圖像采集；手術導航。

3. 科學研究：高速攝影（流體力學、材料沖擊）；天文觀測；粒子圖像測速；熒光成像；

光譜分析。

4.交通監控與安防：車牌識別；人臉識別；交通流量監控；高清視頻監控系統。

5. 廣播與專業視頻制作：多路高清/超高清視頻采集（演播室、現場制作）；視頻流媒體采集；后期制作素材導入。

6.軍事與航空航天：無人機偵察圖像采集；飛行器視覺導航；目標識別與跟蹤。
