一、項目背景

隨著全球能源結構向清潔能源轉型，風能作為可再生能源的核心領域，近年來呈現爆發式增長。中國作為全球最大的風電市場，2024年新增裝機容量突破65GW，海上風電更是以年增長率30%的速度領跑全球。在風力發電系統中，變槳控制系統是實現風機高效運行的關鍵環節，其通過實時調整葉片角度以適應風速變化，直接影響發電效率和設備壽命。然而，傳統變槳系統中ProfiNet協議的主控PLC與CAN協議的變頻器之間存在通信壁壘，導致數據交互效率低、系統集成復雜。本案例以某沿海大型風電場的變槳控制系統升級項目為例，展示遠創智控ProfiNet轉CAN協議轉換網關如何實現異構網絡的無縫融合。

二、系統需求分析

1.設備兼容性：風電場原有變槳系統采用西門子S7-1511T-1PNPLC作為主控制器（ProfiNet協議），而變頻器選用丹佛斯VLTAutomationDriveFC302（CAN協議），需實現兩者的直接通信。

2.實時性要求：變槳控制需在20ms內完成風速數據采集、角度計算及指令下發，通信延遲需低于5ms。

3.可靠性保障：風電場環境惡劣（濕度95%、溫差-40℃~85℃），設備需滿足IP20防護等級及寬溫運行要求。

4.擴展性設計：系統需支持未來擴展至126個CAN節點，滿足風電場二期擴建需求。

三、解決方案設計

核心設備選型：

·主控制器：西門子S7-1511T-1PNPLC（ProfiNet主站），集成運動控制功能，支持TIAPortal編程。

·變頻器：丹佛斯VLTFC302（CAN從站），內置CANopen協議棧，支持20kbit/s~1Mbit/s波特率。

·協議網關：遠創智控ProfiNet轉CAN協議轉換網關，實現ProfiNet從站與CAN主站的雙向轉換，支持1440字節I/O數據吞吐。

網絡架構設計：

1.ProfiNet層：PLC通過千兆以太網連接至中控室SCADA系統，負責全局控制與數據上傳。

2.CAN層：ProfiNet轉CAN協議轉換網關作為CAN主站，通過CAN總線連接3臺丹佛斯FC302變頻器，形成環形拓?fù)湟蕴岣呷哂嘈浴?/p>

3.數據流向：PLC通過ProfiNet發送控制指令至網關，網關解析后通過CAN總線轉發至變頻器；變頻器實時反饋轉速、溫度等數據至網關，再經ProfiNet上傳至PLC及SCADA系統。

四、實施過程詳解

1.硬件安裝

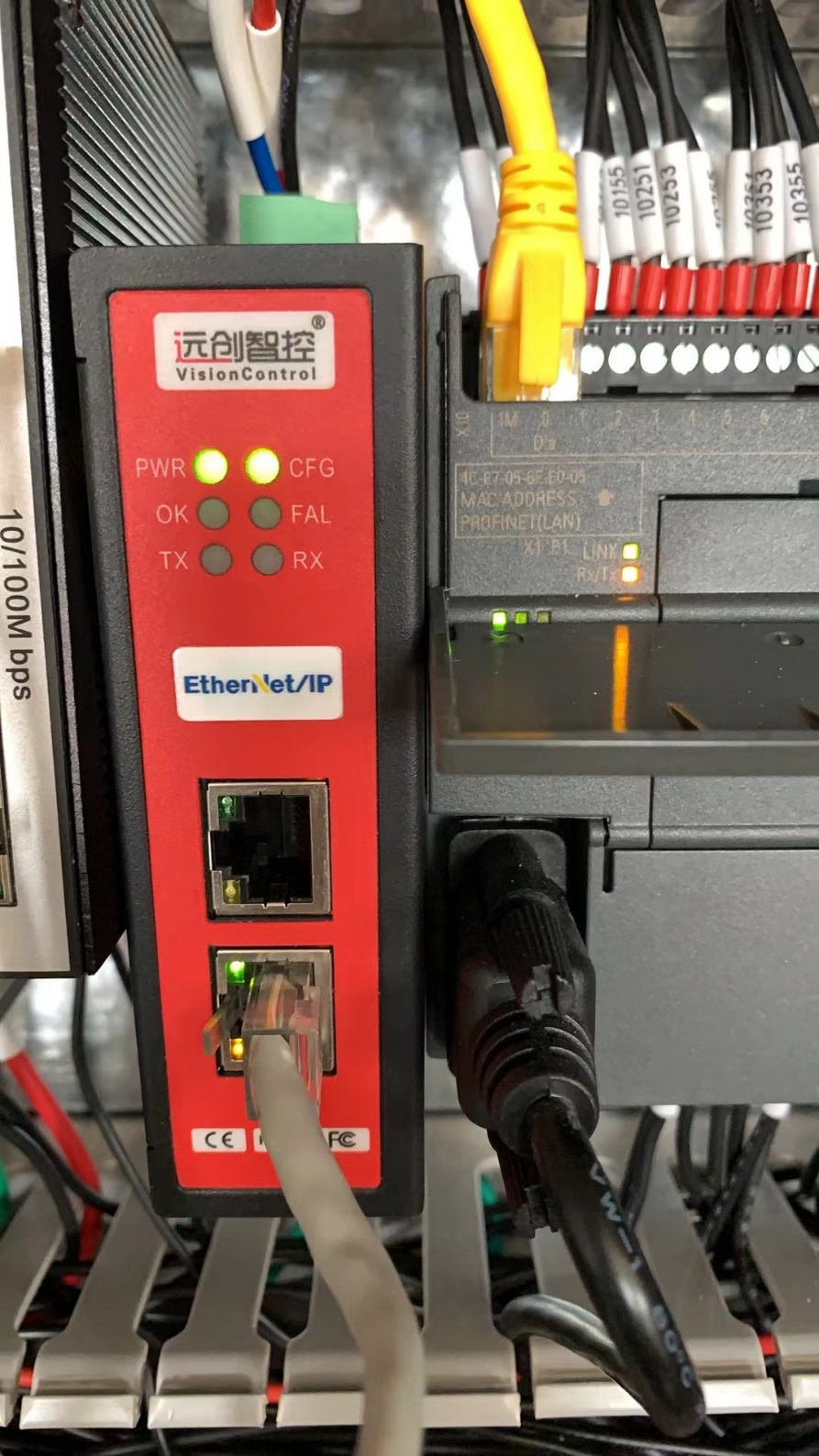

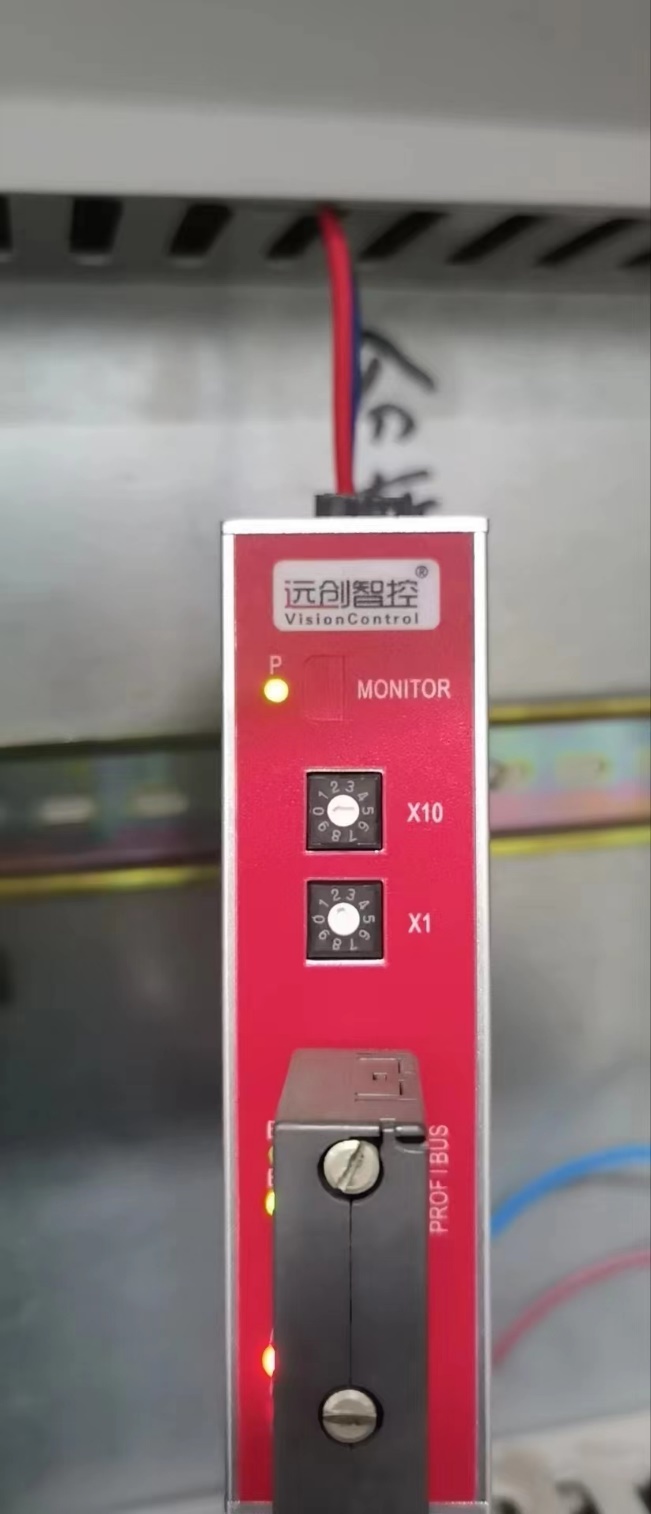

·網關配置：將ProfiNet轉CAN協議轉換網關通過DIN導軌安裝于控制柜內，連接24V直流電源及ProfiNet網線，CAN接口采用屏蔽雙絞線與變頻器菊花鏈連接。

·變頻器參數設置：

o波特率設為500kbit/s（與網關一致），節點ID分別設為1、2、3。

o啟用CANopen協議，映射控制字（0x6040）、目標轉速（0x6064）等PDO參數至網關輸入緩沖區。

2.軟件組態

·PLC端配置：

0.在TIAPortal中導入ProfiNet轉CAN協議轉換網關的GSD文件，添加網關設備并分配IP地址（192.168.0.2）。

1.定義I/O映射：輸入字節64-71對應變頻器狀態字，輸出字節64-71對應控制指令。

2.編寫OB100初始化程序，設置網關通信周期為10ms。

·網關端配置：

0.使用遠創智控配置軟件導入丹佛斯FC302的EDS文件，自動生成設備描述。

1.配置CAN主站參數：波特率500kbit/s，心跳報文周期100ms，PDO映射與PLC端一致。

2.啟用“生產者/消費者”通信模式，確保數據實時性。

3.系統調試

·通信測試：通過TIAPortal在線監控，驗證PLC與網關間ProfiNet通信狀態（PN燈常亮），CAN總線節點狀態顯示3臺變頻器均在線。

·功能驗證：

o手動發送啟動指令，變頻器在20ms內響應并達到目標轉速（誤差±0.5%）。

o模擬風速突變，PLC通過網關實時調整槳葉角度，功率波動控制在3%以?xún)?nèi)。

·冗余測試：斷開CAN總線某段，系統自動切換至備用路徑，通信中斷時間<1ms，未觸發故障報警。

五、運行效果評估

1.性能指標：

o通信延遲：ProfiNet-CAN單向傳輸延遲穩定在3.2ms，滿足變槳控制實時性要求。

o數據吞吐量：?jiǎn)闻_(tái)網關支持256條CAN報文并發處理，滿足未來擴展需求。

2.可靠性提升：

o故障率從改造前的年均8次降至1次以下，停機時間減少90%。

o寬溫設計（-45℃~85℃）使設備在沿海高濕環境下連續運行12個月無故障。

3.運維優化：

o遠程診斷功能可通過SCADA系統實時查看變頻器故障代碼，維修響應時間縮短至2小時內。

o網關內置流量監控與協議診斷工具，降低了70%的調試工作量。

六、經濟效益分析

1.發電效率提升：變槳控制精度提高后，單臺風機年發電量增加約8%，按2MW機組計算，年增收益約48萬元。

2.成本節約：

o協議轉換方案比更換全ProfiNet設備節省投資60%，單臺風機改造成本僅1.2萬元。

o維護成本下降40%，年節省運維費用約8萬元/臺。

3.擴展價值：系統兼容未來CANopen設備接入，為風電場智能化升級（如預測性維護）預留接口。

七、總結與展望

本案例通過CAN轉ProfiNet協議轉換網關，成功解決了風電變槳系統中ProfiNet與CAN協議的兼容性難題。其創新點在于：

1.高效協議轉換：基于生產者/消費者模式的實時數據交互，實現微秒級控制響應。

2.高可靠性設計：雙網冗余與寬溫特性，滿足風電場景的嚴苛要求。

3.低成本擴展：無需更換現有設備，即可實現系統升級與功能擴展。

隨著風電行業向大型化、智能化發展，異構網絡融合需求將持續增長。CAN轉ProfiNet協議轉換網關憑借其靈活配置、高性?xún)r(jià)比和穩定性能，為風電設備互聯提供了標準化解決方案，未來可進一步應用于風電主控系統、儲能變流器等場景，推動行業數字化轉型。

（具體內容配置過程及其他相關咨詢可聯系付工。）
