概述
MAX22288家庭總線系統(HBS)兼容收發器可用于家庭總線系統，其中數據和電源通過一對導線傳送，同時盡可能減少對外部元件的需求。

MAX22288使用動態電纜端接來提高信號質量，支持更長的電纜和更高的數據速率，從而實現穩健的通信。當MAX22288未通電時，器件數據輸出AIO/BIO不會給總線帶來負載。MAX22288支持以高達200kbps的速度傳送數據。

MAX22288具有接收器閾值和驅動器壓擺率可調特性，因此MAX22288適用于各種系統。集成保護確保其在惡劣工業環境中能夠?qū)崿F(xiàn)穩健的通信。

MAX22288與MAX22088引腳兼容，MAX22088是集成有源電感的家庭總線系統(HBS)兼容收發器。建議將MAX22288用于HBS系統，這種系統通常提供外部電源。

MAX22288的額定工作溫度范圍為-40°C至+125°C，采用緊湊的24引腳4mm x 4mm TQFN封裝。
數據表：*附件：MAX22288家庭總線系統(HBS)兼容收發器技術手冊.pdf

應用

• 空調
• 樓宇控制器
• 工業物聯網

特性

• 具有可配置能力的可靠通信
  • 動態電纜端接可提升高速應用的信號質量
  • 壓擺率可調以實現低電磁輻射(EMI)
  • 1000米UTP電纜的最大數據速率高達200kbps
  • 可編程接收器閾值
• 節省空間
  • 4mm x 4mm TQFN封裝
  • 與MAX22088引腳兼容
• 集成保護
  • IEC 61000-4-2 ±8kV接觸放電和±15kV氣隙放電ESD保護
  • 配合選定的外部元件使用時，提供IEC 16000-4-5 ±1kV瞬變浪涌保護
  • 工作溫度范圍：–40°C至+125°C

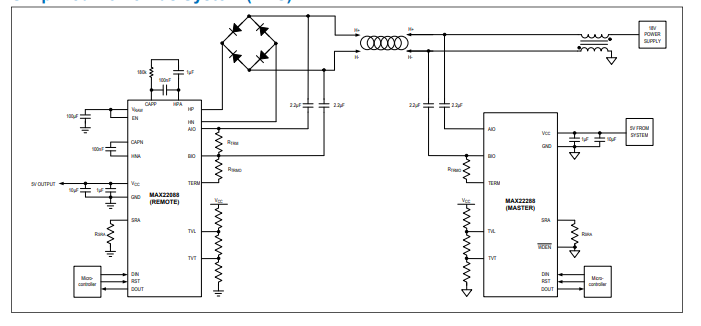

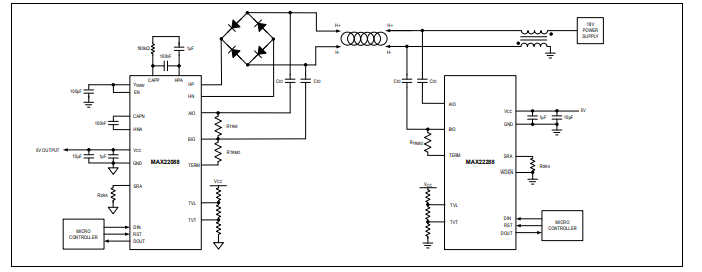

簡化的家用總線系統(HBS)

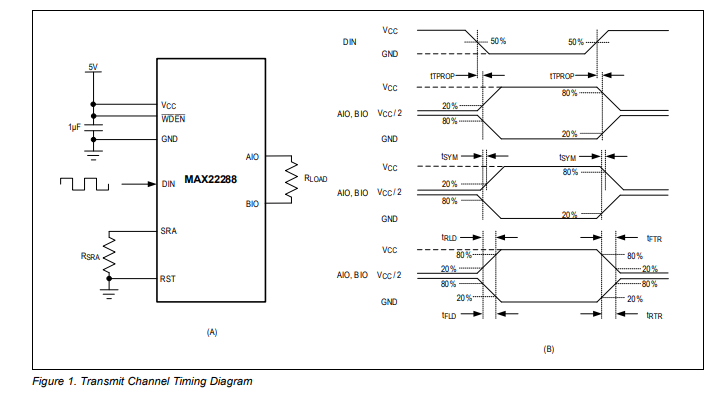

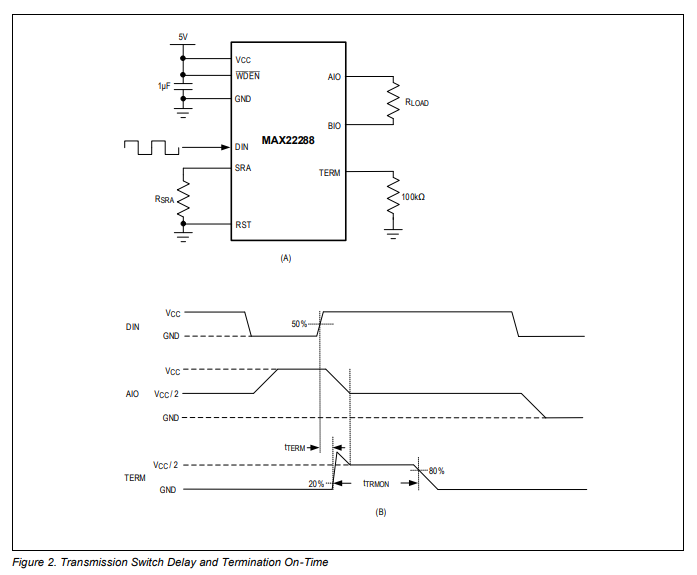

時序圖和測試電路

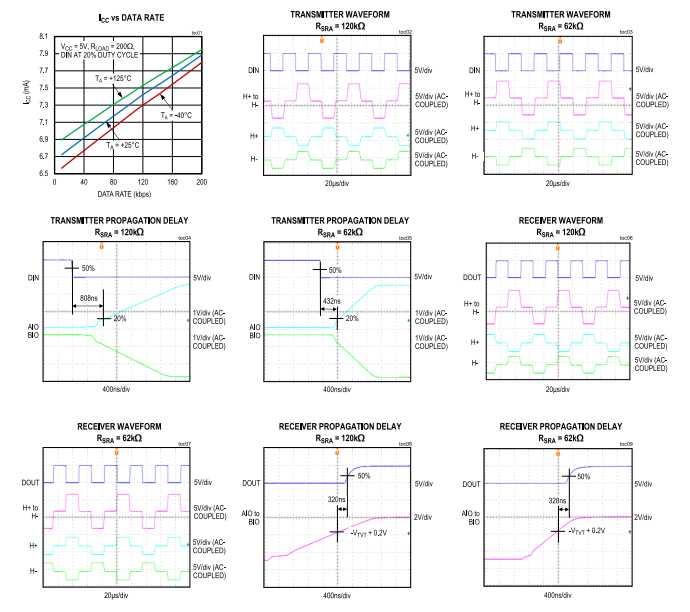

典型操作特性

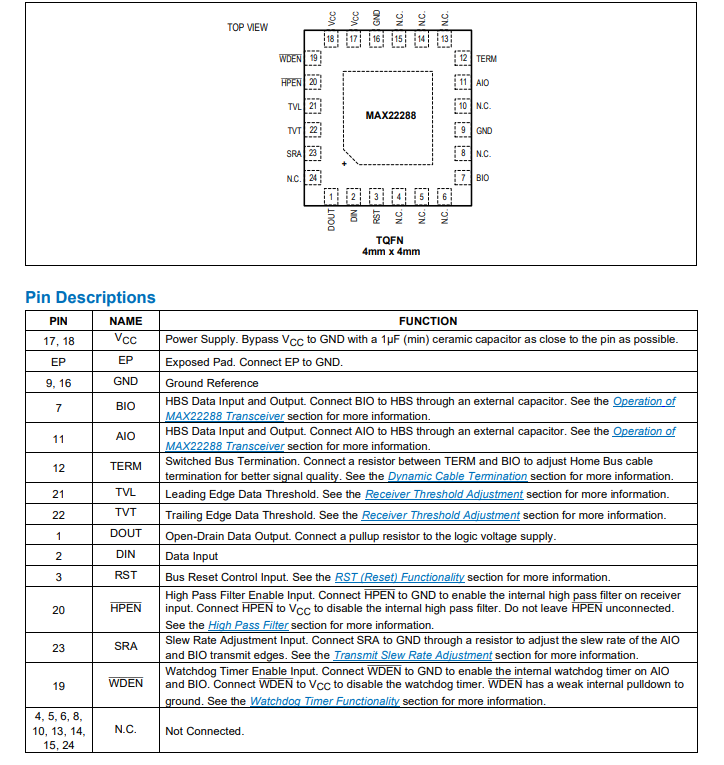

引腳配置描述

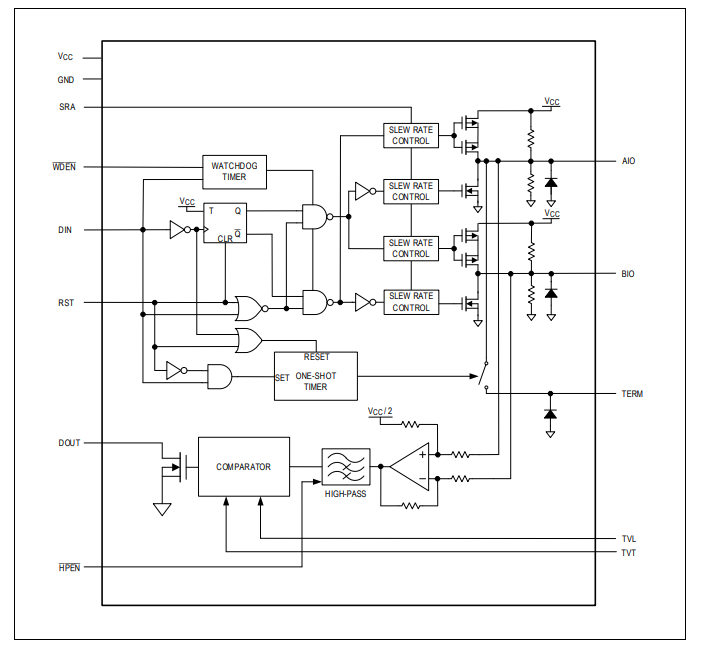

框圖

詳細說明

MAX22288 可用于家庭總線系統（HBS），在該系統中，電力和數據通過一對電線傳輸。對于總線供電的應用，MAX22288 的數據傳輸速率最高可達 200kbps 。在 HBS 應用中，當外部電源供電時，可使用 MAX22288；當 HBS 電源消耗時，可使用 MAX22088。HBS 兼容收發器具有有源感應功能。更多信息請參考 MAX22088 數據手冊。
MAX22288 具有動態電纜終端匹配、可配置的接收器閾值以及可調節的發送驅動器轉換速率等特性，有助于提升信號質量并實現靈活設計。

電源供應

MAX22288 由外部 5V（典型值）電源通過 VCC 引腳供電。需要一個外部電感和耦合電容來對 HBS 數據進行直流隔離。

MAX22288 收發器的操作

MAX22288 使用三個引腳連接 HBS 網絡：RST、DIN 和 DOUT。AIO、BIO 和 TERM 連接到 HBS 網絡。RST 是復位邏輯輸入引腳。將 RST 驅動為低電平可啟用 AIO 和 BIO 上的發送器；將 RST 驅動為高電平則禁用發送器。MAX22288 HBS 接收器始終處于啟用狀態。

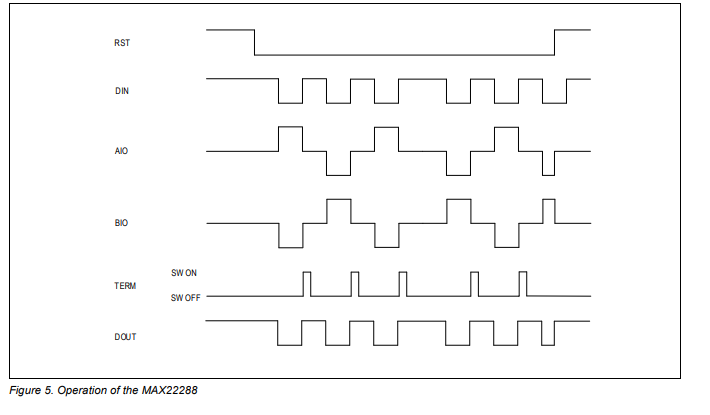

DIN 是邏輯輸入引腳。MAX22288 工作時，DOUT 是邏輯輸出引腳。當 DIN 從高電平變?yōu)榈碗娖綍r，AIO 和 BIO 的極性會反轉。當 DIN 為高電平時，AIO 和 BIO 處于高阻態（見圖 5）。
當 VAIO - VBIO 的上升沿超過 VTL 或 -VTL 時，DOUT 置為低電平；當 VAIO - VBIO 的下降沿超過 VTT 或 -VTT 時，DOUT 處于高阻態。有關更多信息，請參閱“接收器閾值調整”部分。
為改善信號質量，MAX22288 在信號轉換為高阻態后約 34μs（典型值）將內部開關連接到 TERM 引腳，以實現發送驅動器的典型轉換速率。有關更多信息，請參閱“動態電纜終端匹配”部分。對于數據速率為 57.6kbps 的情況，耦合電容的推薦值為 2.2μF（最小值）。
