概述
MAX22088家庭總線系統(HBS)兼容收發器可用于家庭總線系統，其中數據和電源通過一對導線傳送，同時盡可能減少對外部元件的需求。MAX22088消除了總線供電應用通常需要的較大外部交流阻斷電感，并改善了信號質量以支持更長的電纜。此外，MAX22088還集成了5V線性穩壓器，可為高達70mA（最大值）的系統負載供電。

MAX22088支持以高達200kbps的速度傳送數據。MAX22088采用動態電纜端接，可提升高數據速率應用的信號質量。

其他特性包括接收器滯回、接收器閾值和驅動器壓擺率可調，因此MAX22088適用于各種系統。

集成保護（IEC 61000-4-2±8kV接觸放電和±15kV氣隙放電ESD保護）確保在惡劣的工業環境中實現穩健的通信。MAX22088的額定工作溫度范圍為-40°C至+ 105°C，采用緊湊的24引腳4mm x 4mm TQFN封裝。
數據表：*附件：MAX22088家庭總線系統(HBS)兼容收發器技術手冊.pdf

應用

• 暖通空調
• 電力線數據傳輸應用
• 數字標牌
• 遠程監控和檢測

特性

• 高集成度減少BOM和尺寸
  • 無需大型交流阻斷電感
  • 緊湊型4mm x 4mm TQFN封裝
  • 對于70mA以上的系統負載，支持使用外部DC-DC轉換器
• 可配置能力有助于實現靈活的設計
  • 可調接收器閾值
  • 開關電纜端接
  • 發送信號的壓擺率可調
  • 大接收器滯回
  • 數據速率范圍：9600bps到200kbps
  • 動態電纜端接可提升高速應用的信號質量
• 集成保護確保實現穩健的通信
  • IEC 61000-4-2±8kV接觸放電和±15kV氣隙放電ESD保護
  • 配合選定的外部元件使用時，提供IEC 61000-4-5±1kV浪涌保護
  • 工作溫度范圍：–40°C至+105°C
  • 熱關斷保護

簡化的家用總線系統(HBS)

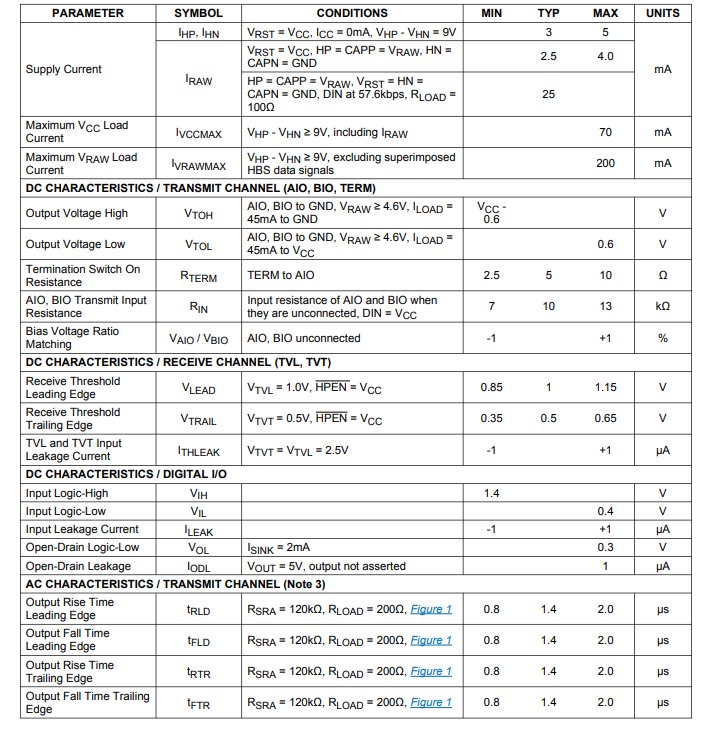

電特性

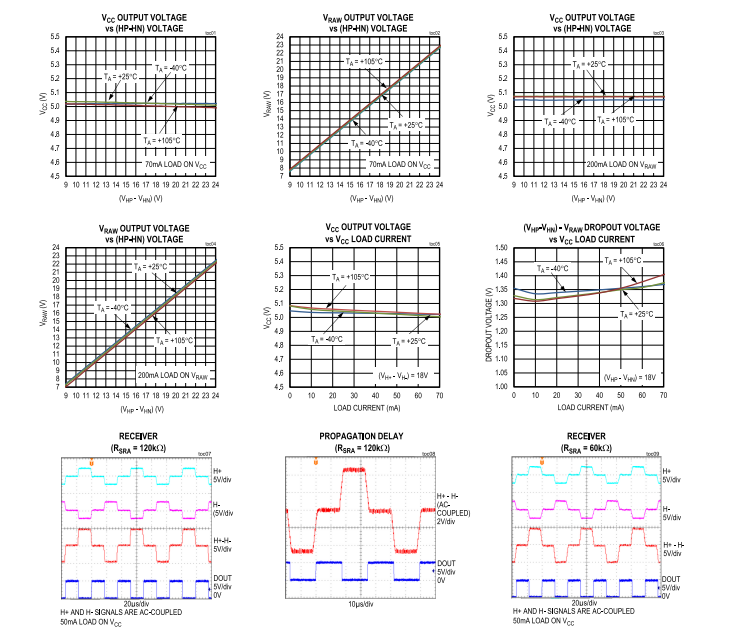

典型操作特性

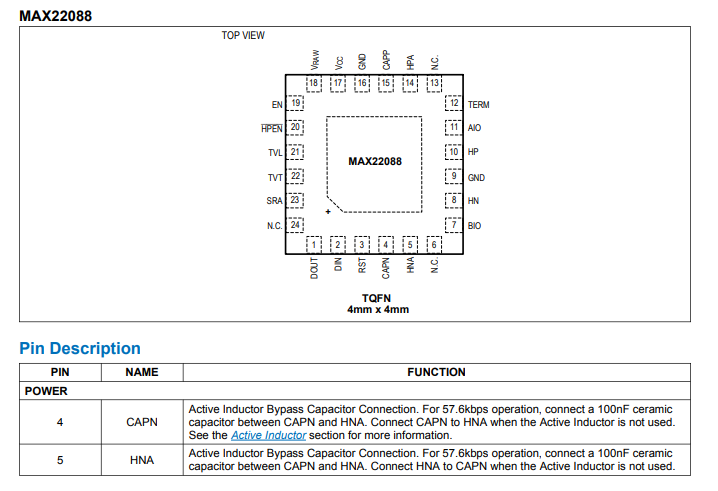

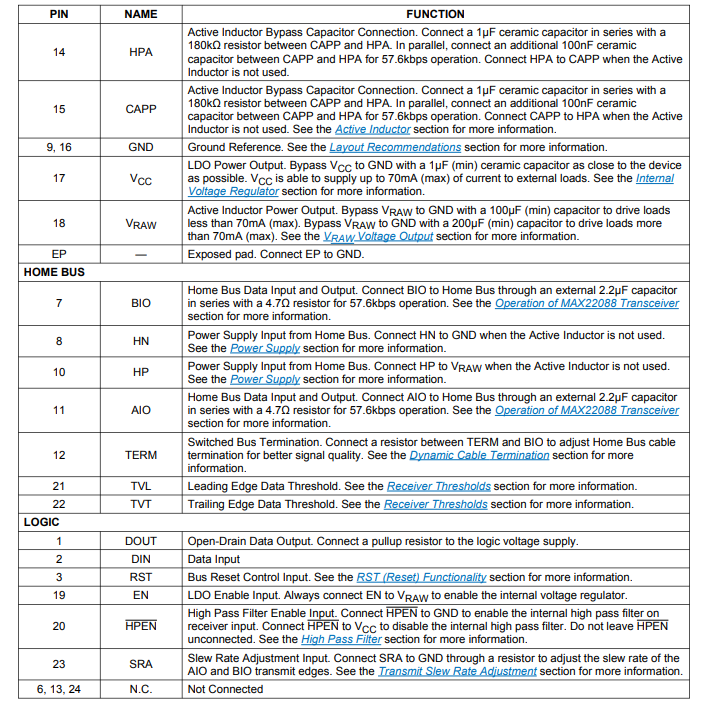

引腳配置描述

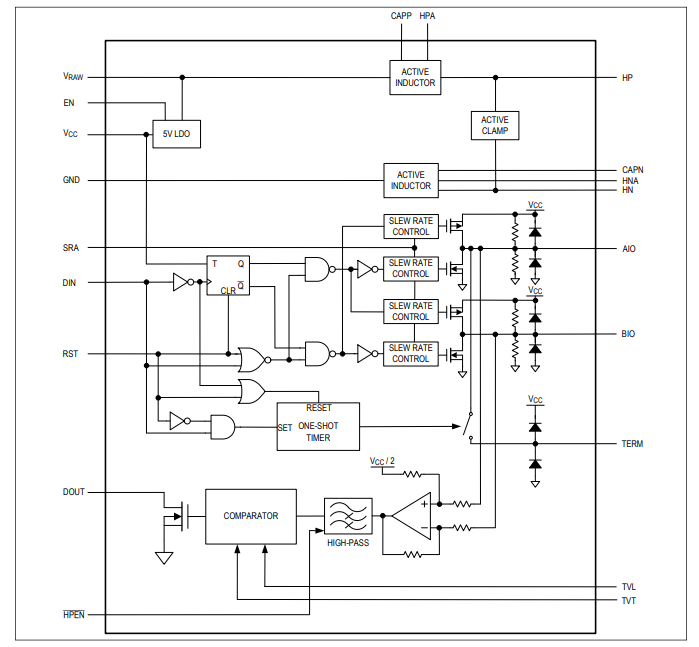

框圖

應用信息

浪涌保護

需要外部組件來保護 MAX22088 的家庭總線引腳（HP、HN、AIO、BIO 和 TERM ）免受高壓瞬態事件的影響。“典型應用電路”展示了推薦的保護方案。

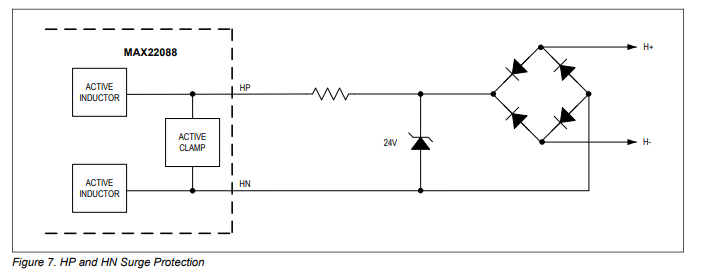

• HP 和 HN 浪涌保護 ：HP 和 HN 需通過外部組件來抵御浪涌瞬變。在 HP 和 HN 線之間連接一個瞬態電壓抑制（TVS）二極管。確保 TVS 二極管的最大耐壓不超過 24V（最大值）。在 TVS 二極管與 HP 之間連接一個 1Ω 的均流電阻，以促使內部有源鉗位和外部 TVS 二極管之間實現均流（圖 7）。
•
• AIO、BIO 和 TERM 浪涌保護 ：AIO、BIO 和 TERM 必須通過外部組件來抵御浪涌瞬變。使用耐壓為 5.8V（最大值）的 TVS 二極管將 AIO 和 BIO 連接到 GND。在每個 TVS 二極管與 AIO/BIO 之間連接一個 4.7Ω 的串聯電阻，以限制浪涌瞬變期間流入 AIO/BIO 的電流。根據浪涌瞬變的極性，剩余電流會通過內部靜電放電（ESD）鉗位二極管流入 VCC 或 GND。在盡可能靠近 VCC 處連接一個 1μF（最小值）的陶瓷電容，并在 VCC 總線上連接一個 10μF（最小值）的大容量電容，以吸收浪涌瞬變期間 VCC 上的剩余電流或抑制過電壓。

布局建議

盡管在 H+ 和 H- 線上無需進行阻抗匹配，但應盡量將它們一起布線。為減少信號線上的寄生電容，請勿在接地層上方布置 H+ 和 H- 線或其連接的組件。
為確保有效保護，將保護二極管的接地回路直接連接到接地層。采用星形配置，將所有接地盡可能靠近 GND（引腳 9）連接在一起。將外部保護 TVS 二極管和二極管電橋盡可能靠近家庭總線連接器放置。

應用說明

有關家庭總線系統（HBS）標準和通信協議，請參考《AN7224，家庭總線介紹》。
有關在 HBS 兼容收發器中傳輸 UART 數據包以及 HBS 中數據分組處理示例，請參考《AN7226，如何在家庭總線系統中使用微控制器》。
