混合氣體流量的監測是一個涉及多個領域和技術的過程，其關鍵在于選擇合適的監測設備和方法，以確保測量的準確性和可靠性。以下是對混合氣體流量監測的詳細分析：

一、監測原理

混合氣體流量監測依賴于多種物理性質，如氣體的速度、熱導率、聲速和質量等。而選擇合適的測量原理和設備，則需綜合考慮被測氣體的特性、流量范圍、溫度及壓力狀況，以及所需的測量精度和可靠性。

二、監測設備

熱式質量流量計：

原理：基于氣體對熱量的傳遞特性來測量流量。當氣體流過加熱元件時，會帶走熱量，通過測量熱量變化來計算流量。

優點：適用于低流量和高精度的測量，響應速度快，適合在苛刻環境下使用。

差壓式流量計：

原理：通過在管道中設置收縮部分（如孔板、文丘里管等），測量流體在收縮部分前后的壓力差，利用伯努利原理計算流量。

優點：適用于大流量的測量，且測量精度較高。

科里奧利質量流量計：

原理：利用流體在振動管中流動時產生的相位差來計算質量流量。

優點：不受溫度和壓力變化的影響，適合高精度的流量測量。

超聲波流量計：

原理：利用超聲波在氣體中的傳播速度隨流速變化而變化的原理來測量流量。

特點：具備高量程比、無壓損、對渦流有良好的抵抗性，適用于脈動流及雙向流等多種流體環境。

渦輪流量計：

原理：通過測量流體通過渦輪時產生的旋轉速度來工作，旋轉速度與流速成比例。

優點：結構簡單，維護方便，適用于多種氣體的測量。

霍尼韋爾的AWM43600，是一款基礎版的熱式傳感器部件，測量原理基于氣體對熱量的傳遞特性來測量流量。

微橋式質量空氣流量傳感器通過測量從加熱電阻器到位于加熱器兩側的溫度感應電阻器的相對熱傳遞速率來工作。熱傳遞與質量流量成正比。當介質的熱性質發生變化時，傳感器的靈敏度（即熱效率）會受到影響，產生偏差。其中，被測氣體的熱導率是影響最大的因素。此外，熱容量和氣體黏度也會產生較小的影響。熱容量和氣體黏度對于給定的氣體是恒定的；然而，如果氣體組成發生變化，這些性質也可能改變。幸運的是，空氣、氮?dú)夂脱鯕獾男再|(zhì)幾乎相同。

空氣中0.5%的氬（Ar）并不顯著，在溫度低于40°C [104°F]時，相對濕度從0%變化到99%也是如此。然而，濕度達到100%，且溫度超過40°C [104°F]時，表明大氣中超過1%是水蒸氣。這可能會導致傳感器輸出的可測量增加。實際上，氬氣與100%濕度條件所導致的偏差方向是相反的，在溫度低于40°C（即104°F）時，這兩種因素可能會相互部分抵消。一氧化碳（CO）和一氧化氮（NO）具有類似于空氣的性質。

二氧化碳（CO2）的敏感性將比空氣高（大約135%，這可能隨著流速的變化而變化）。與CO2類似的氣體有氮?dú)猓∟2O）和二氧化氮（NO2）。

當使用AWM系列感應氫氣（H2）或氦氣（He）時，可能需要使用增加的供電電壓來為質量流量傳感器供電：氫氣，典型12 Vdc，氦氣，典型15 Vdc。

當使用AWM系列傳感器與氦氣一起使用時，需要增加供電電壓。氦氣具有非常高的熱導率，以至于它會飽和傳感器上的加熱器控制電路，除非將供電電壓增加到15 Vdc。氦氣的靈敏度會隨之降低到這樣一個水平：兩升氦氣的輸出將相當于一千標準立方厘米每分鐘（1,000 SCCM）的空氣或氮?dú)獾馁|(zhì)量流量。校正因子將取決于溫度和實際流量。

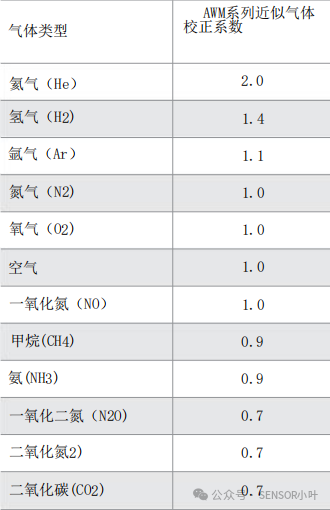

近似氣體修正系數表
