概述
MAX7370 I2C接口外設為微處理器提供多達64個按鍵開關的管理，帶有可選的GPIO和PWM控制的LED驅動器。

按鍵開關驅動器與導通電阻高達5kΩ的金屬或阻性開關進行接口。按鍵輸入監控方式為靜態而非動態，以確保低EMI操作。該IC具有自動休眠和自動喚醒模式，可進一步降低器件的功耗。自動休眠功能可使器件在超時周期后進入低功耗狀態（1μA典型值）。自動喚醒功能將器件配置為按下按鍵時從睡眠狀態返回到正常工作模式。
數據表：*附件：MAX7370 8 x 8鍵盤開關控制器和LED驅動器GPIO，帶有I2C接口和較高的ESD保護技術手冊.pdf

按鍵控制器對按鍵按下和釋放事件進行去抖動處理并為其維護一個FIFO緩沖器（如果使能的話，也包括自動重復）。中斷（低電平有效INT）輸出可配置為在按鍵按下發生時或以最大速率發出按鍵警報。

器件中的相同索引行和列可用作直接邏輯電平轉換器。

如果器件不用于按鍵開關控制，則所有鍵盤引腳都可以用作GPIO。每個GPIO都可以編程為兩個外部施加的邏輯電壓電平之一。四個列端口(COL7–COL4)也可以配置為具有恒流和PWM強度控制功能的LED驅動器。每個開漏LED端口的最大恒流電平為20mA。每個開漏端口上的LED強度可通過256步PWM控制單獨調節。

該器件采用帶裸露焊盤的24引腳(3.5mm × 3.5mm) TQFN封裝，以及小型25引腳(2.159mm x 2.159mm)晶圓級封裝(WLP)封裝，適用于手機、掌上電腦和其他便攜式消費電子應用。

該器件在-40°C至+85°C擴展溫度范圍內工作。

應用

• 蜂窩電話
• 手持式游戲機
• 筆記本電腦
• PDA
• 便攜式消費類電子

特性

• 監控多達64個按鍵
• 集成高ESD保護
  • ±8kV IEC 61000-4-2接觸放電
  • ±15kV IEC 61000-4-2氣隙放電
• 鍵掃描功能使用靜態矩陣監控實現低EMI操作
• COL7–COL4上提供四個LED驅動器引腳
• 5V容限、開漏I/O端口能夠驅動恒流LED
• 256步PWM獨立LED亮度控制精度
• 單獨LED閃爍速率和通用LED漸亮/漸暗速率范圍：256ms到4096ms
• FIFO隊列支持多達16個去抖按鍵事件
• 用戶可配置按鍵按下和釋放去抖時間（2ms至32ms）
• 每個去抖事件/FIFO水平或可定義時間段結束時提供按鍵開關中斷（低電平有效INT）
• 工作電源電壓范圍：1.62V至3.6V
• GPIO可單獨編程為兩個邏輯電平
• 8通道獨立可編程電平轉換器
• 在所有ROW_和COL_引腳上提供可選的GPIO
• 支持熱插拔
• 具有可選總線超時的400kbps、5.5V容限I2C串行接口

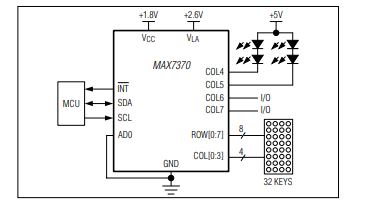

典型操作電路

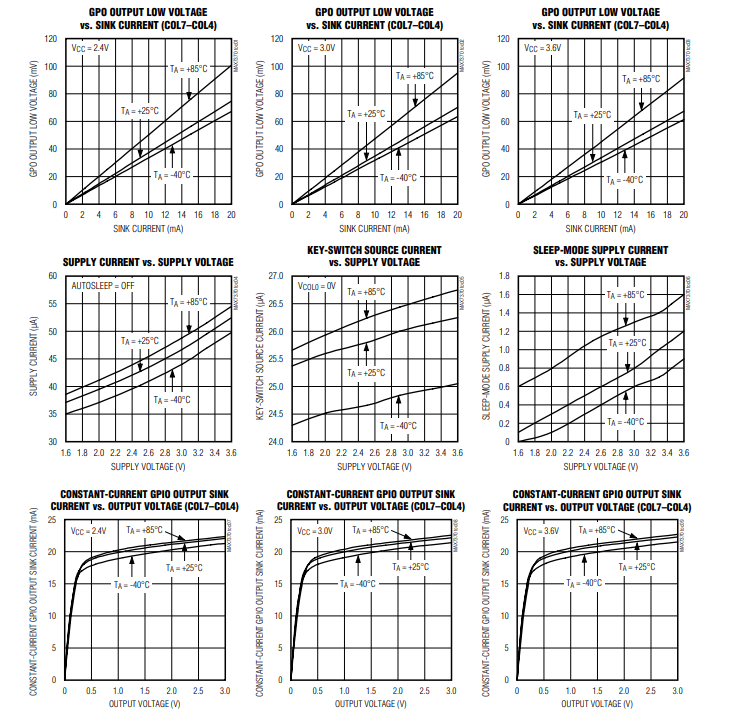

典型操作特性

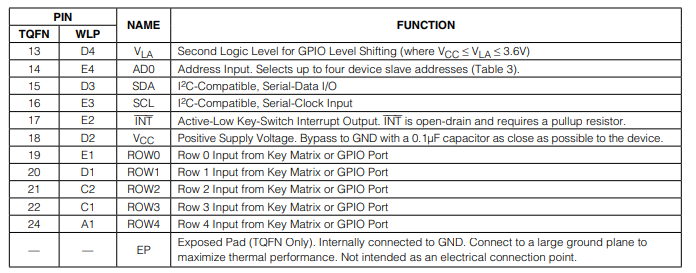

引腳配置描述

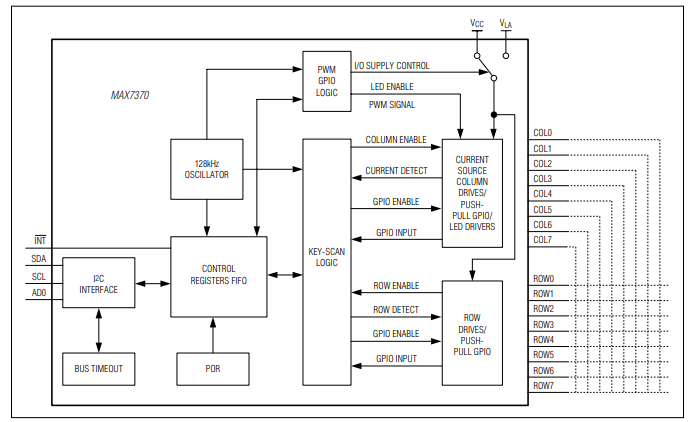

框圖

應用信息

從 I2C 復位

在發生如靜電放電或微控制器復位等災難性事件后，可使用配置寄存器（0x01）的 D7 位作為按鍵開關的軟件復位。使用全局 GPIO 配置寄存器（0x04）的 D4 位作為所有 GPIO 的軟件復位。

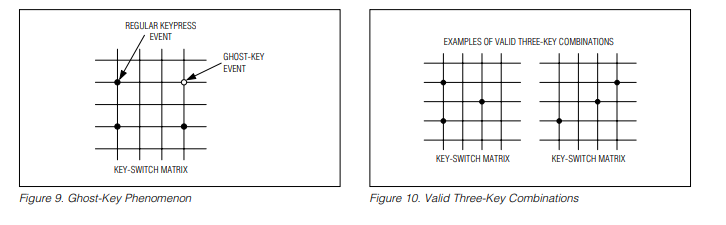

偽鍵消除

偽鍵是按鍵矩陣出現的一種現象。當矩陣角落的三個按鍵同時被按下時，位于矩形最后一個角落的開關（偽鍵）也會被檢測為按下。這是因為偽鍵開關兩側的電位與其他三個連接的開關電位相同，導致偽鍵在電氣上短路（見圖 9）。由于按鍵在電氣上看似被按下，因此無法檢測到是四個按鍵還是偽鍵被按下。
該器件采用專有方案來檢測任何三個按鍵組合，這些組合會生成第四個偽鍵，并且不會報告導致偽鍵事件的按鍵組合。這意味著盡管偽鍵不會被報告，但許多三個按鍵的組合實際上會被多次忽略。應用程序必須確保三個按鍵（如 ）的組合不會連接到未定義功能的位置，因為這些組合不會被觸發。只要按鍵組合不會生成偽鍵事件且 FIFO 未滿，就沒有同時按下按鍵數量的限制。

低電磁干擾操作

該器件采用兩種技術來降低按鍵開關布線產生的電磁輻射。首先，無論電源電壓 VCC 如何，開關矩陣上的電壓在非睡眠模式下絕不會超過 0.5V。這減少了按鍵按下時的電壓擺動。其次，按鍵不是動態連續掃描的，這會導致按鍵布線持續輻射干擾。相反，按鍵僅在被按下時才被監測電流消耗（僅在按鍵被按下時），并且去抖動電路僅在一個或多個按鍵實際被按下時才工作。
