概述
MAX7360 I2C接口外設能夠為微處理器管理多達64個按鍵開關，附加的8路LED驅動器/GPIO具有固定電流、PWM亮度調節及旋轉開關控制選項。

按鍵開關驅動器能夠與金屬開關或導通電阻高達5kΩ的阻性開關連接。以靜態(而非動態掃描)方式監測按鍵輸入，確保低EMI工作。MAX7360具有自動休眠和自動喚醒模式，使器件功耗最低。經過1個休眠超時周期后，自動休眠功能將器件置于低功耗狀態(典型值為1μA)。檢測到按鍵動作時，自動喚醒功能使MAX7360返回正常工作模式。

按鍵控制器進行按鍵去抖，并將按下和釋放事件保存在FIFO中(如果使能，還包括自動重復功能)。中斷輸出(/INTK)可配置成按鍵事件或最大速率報警。

器件具有8路漏極開路I/O端口，可用于驅動LED。每路漏極開路端口的最大固定輸出電流為20mA。每路漏極開路端口的LED亮度可通過256級PWM控制信號獨立調節。輸入端口對(端口6、端口7)可配置成接受旋轉開關的2位格雷碼輸入。此外，如果未被用作按鍵開關控制，多達六列的引腳可作為通用漏極開路輸出(GPO)，用于LED驅動或邏輯控制。

MAX7360提供帶裸焊盤的40引腳(5mm x 5mm)薄型QFN封裝和小型36焊球晶片級封裝(WLP)，適合蜂窩電話、掌上電腦及其它便攜式消費類電子應用。MAX7360工作于-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX7360 I2C接口鍵控開關控制器和LED驅動器 GPIO，集成ESD保護電路技術手冊.pdf

應用

• 蜂窩電話
• 手持式游戲機
• 儀表
• PDA
• 便攜式消費類電子
• 打印機

特性

• 集成ESD保護
  • ±8kV IEC 61000-4-2接觸放電
  • ±15kV IEC 61000-4-2氣隙放電
• 能夠承受+14V電壓的漏極開路I/O端口，可用作恒流LED驅動
• 旋轉開關輸入對(端口6、端口7)
• 獨立的256級PWM LED亮度控制
• 獨立的LED閃爍速率及256ms至4096ms LED漸亮/漸暗速率控制
• FIFO隊列可保存多達16個去抖按鍵事件
• 用戶可配置按鍵去抖時間(9ms至40ms)
• 按鍵掃描采用靜態矩陣監測，實現低EMI操作
• +1.62V至+3.6V供電
• 最多可監測64個按鍵
• 每個去抖事件/FIFO級或預設時間周期結束時，產生按鍵開關中斷(/INTK)
• 輸入端口中斷(/INTI)，用作特殊按鍵功能
• 400kbps、+5.5V耐壓、2線串口，可選擇總線超時
• 4個I2C地址選擇

框圖

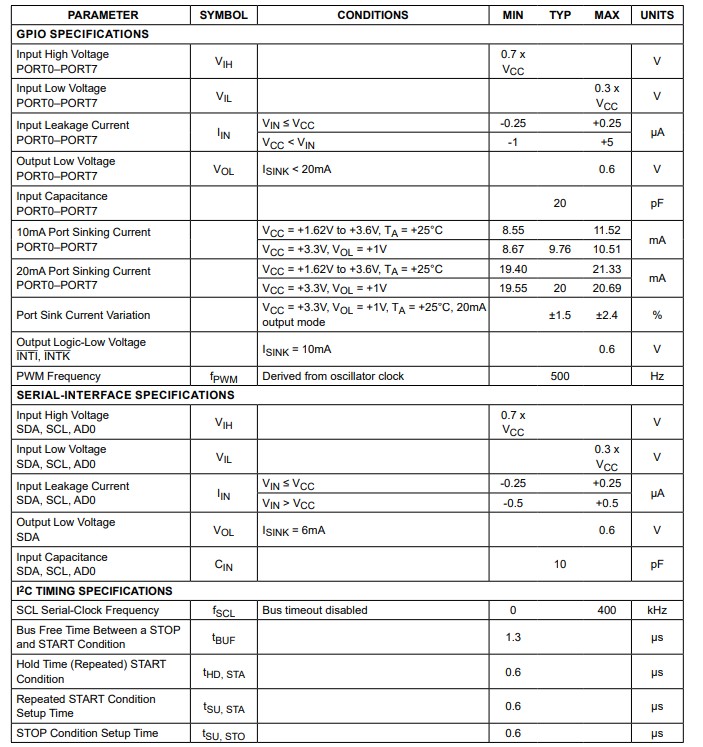

電特性

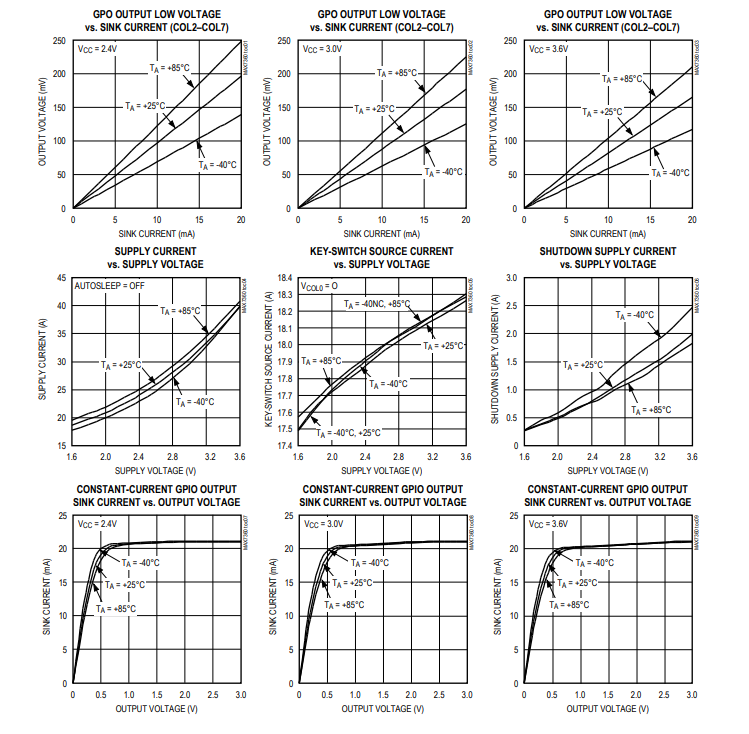

典型操作特性

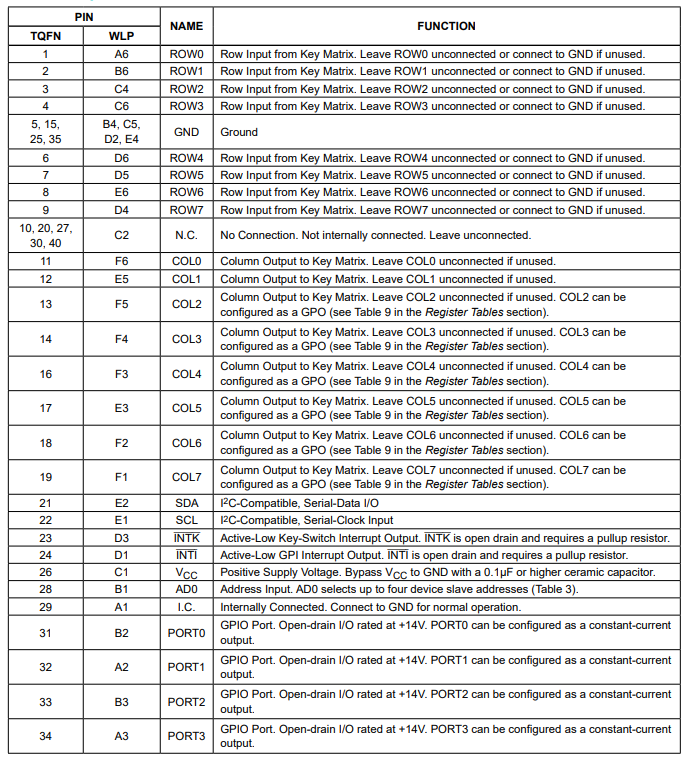

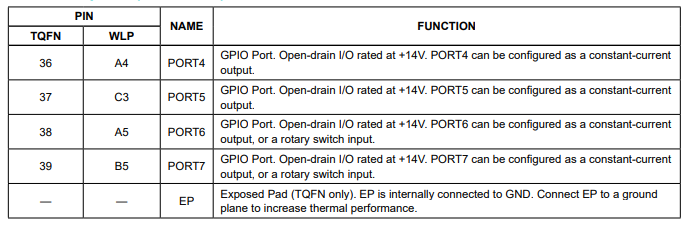

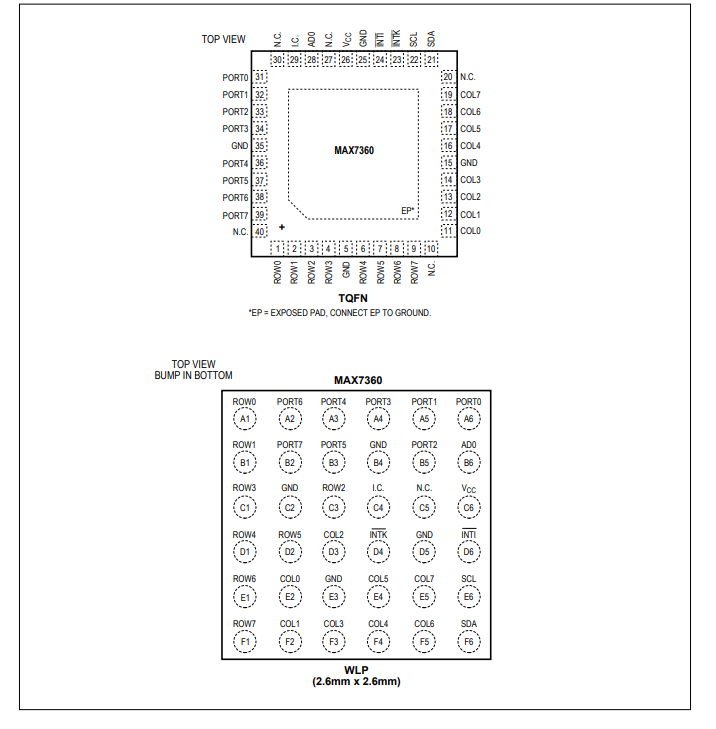

引腳配置描述

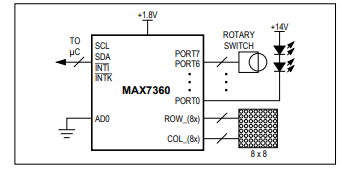

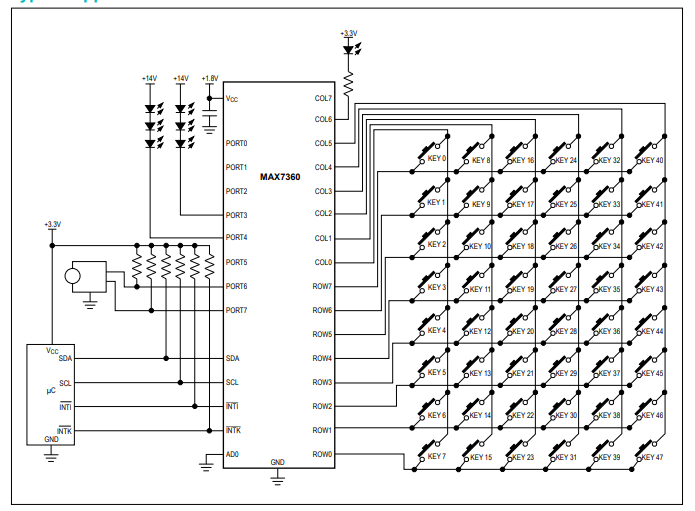

應用電路
