經常使用示波器的人會遇到一個小問題，就是將示波器的垂直檔位調節到最小刻度的時候，發現跡線會變粗，這是正常現象嗎？

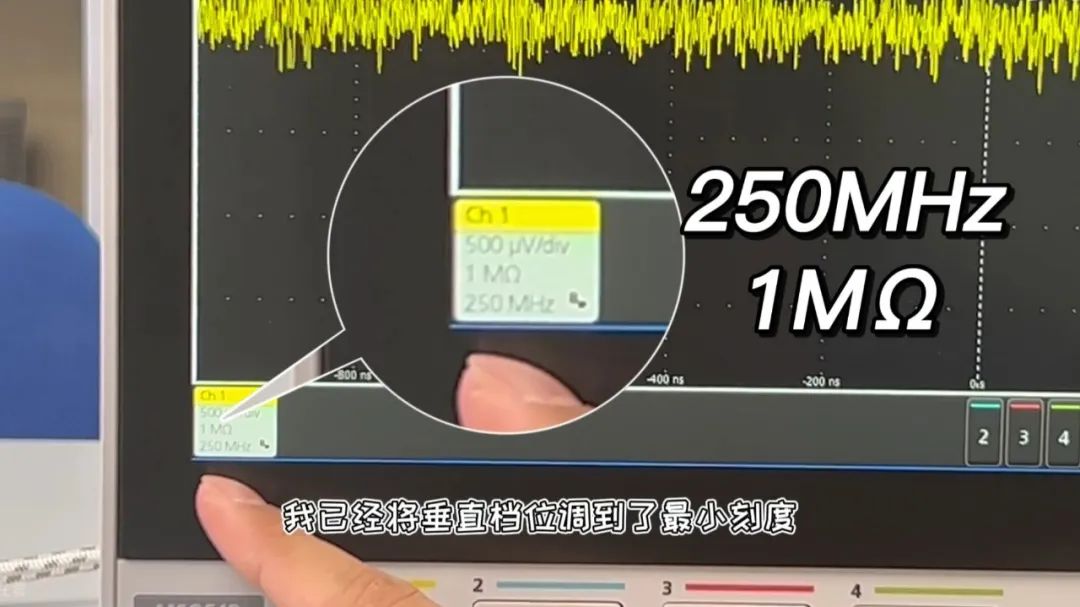

可以看到此時這臺示波器的垂直檔位調到了最小刻度。

波形已經變粗了，這是正常現象，此時所顯示的跡線，也很好的顯示了示波器的底噪。

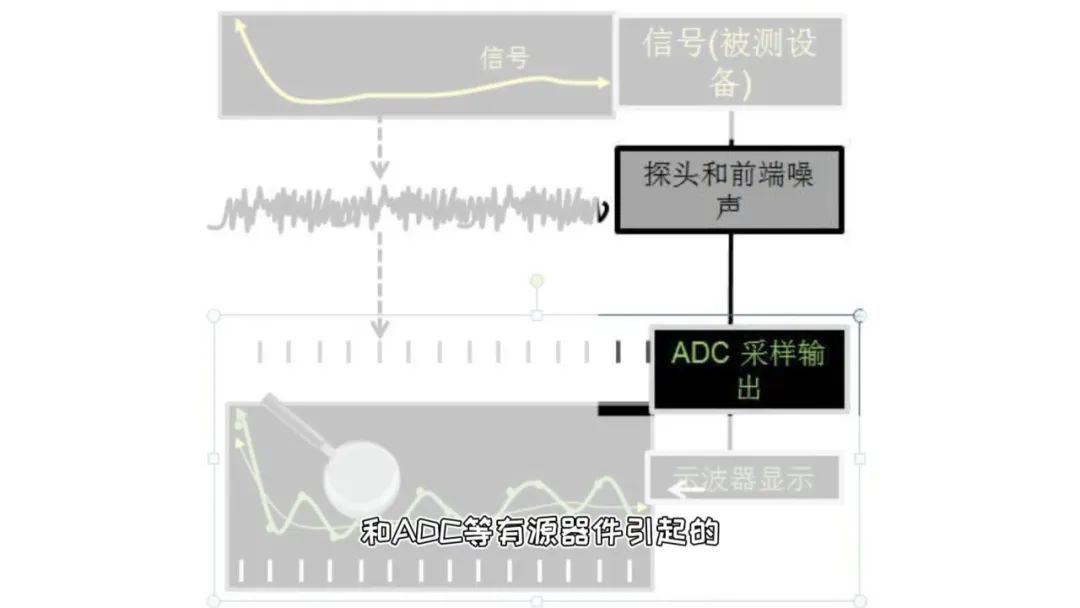

這個底噪對于示波器是不可避免的，主要由前端和ADC等有源器件引起。

今天我們就來測試一下這個底噪。

測試準備

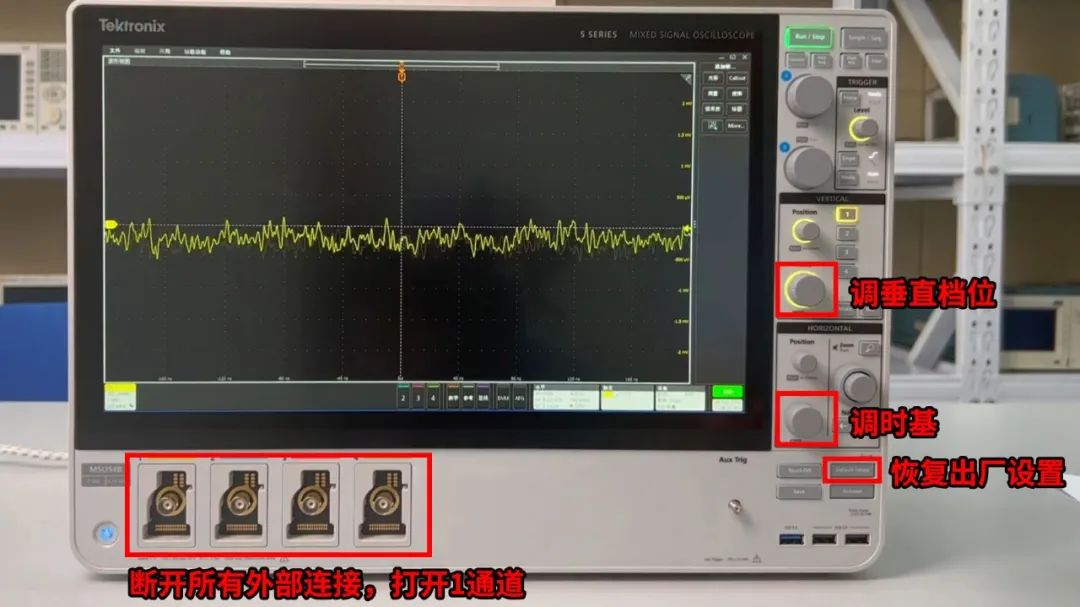

在測試之前，先將示波器恢復出廠設置，然后斷開示波器所有外部連接，再打開通道1，將垂直檔位調節到最小刻度，將時基調節到合適位置。

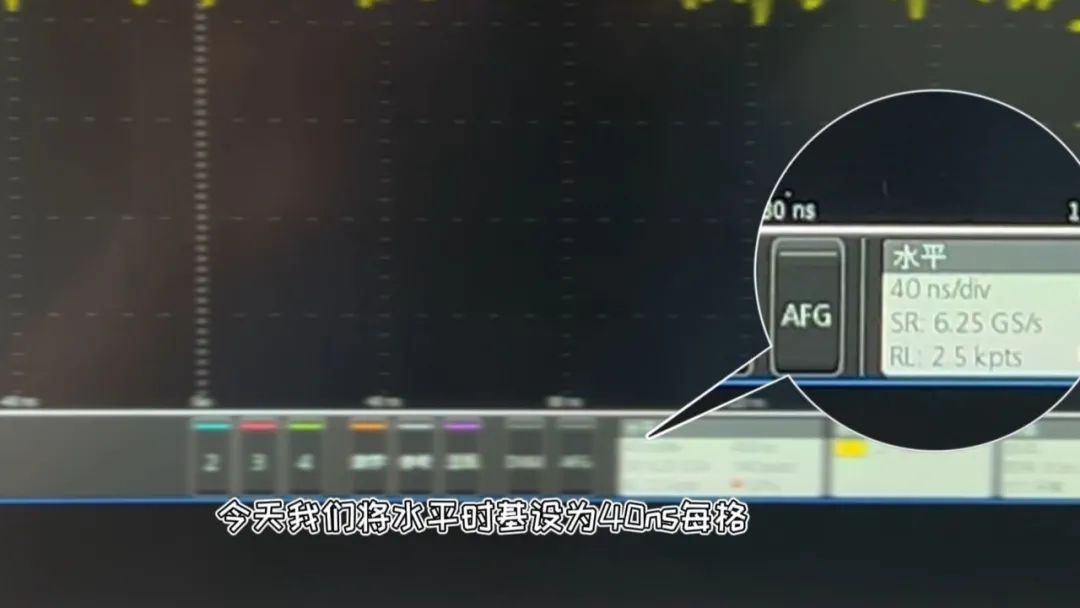

帶寬不同，噪聲也不一樣，本次將水平時基設為40ns每格。

測試過程

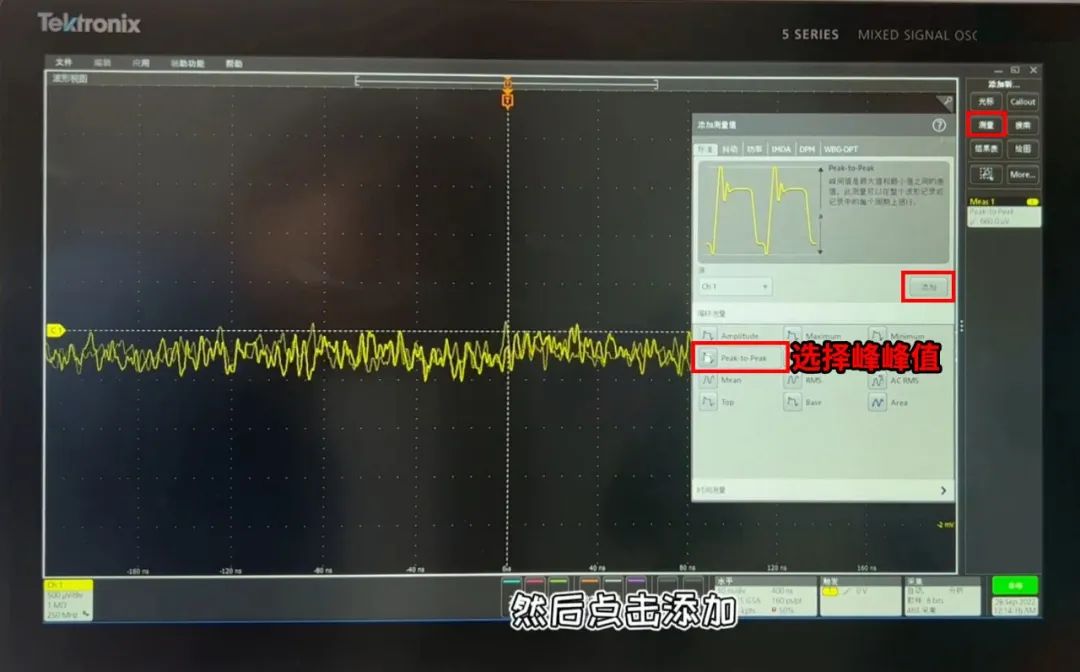

首先，打開示波器測量功能，選擇峰峰值測量，點擊添加。

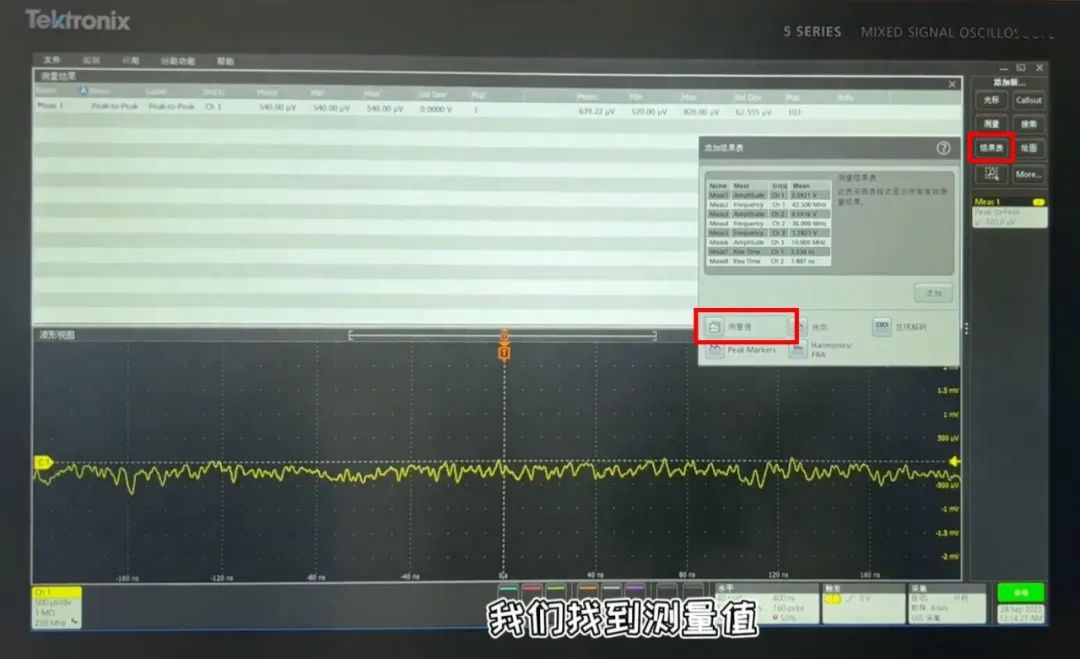

再打開結果表，找到測量值，點擊添加，這里面可以看到標準差。

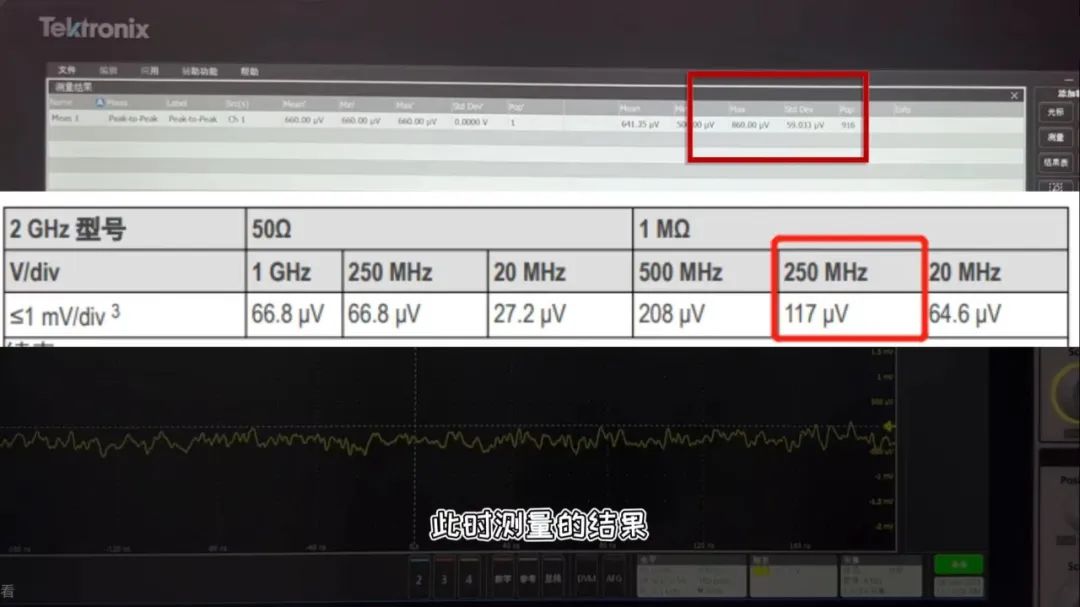

這個結果就是本地噪聲的一個標準差，用這個結果對比示波器的出廠數據手冊，可以判斷此時的噪聲是否符合指標。

根據結果對比，測量結果是滿足技術指標要求。

關于示波器底噪測試就分享到這，大家有什么問題可以留言咨詢。
