本研究案例主要關注變送器顯示與報警功能的監控。所采用的系統主PLC為羅克韋爾(AB)PLC1769-L32E,通過穩聯技術MODBUSTCP轉EtherNet IP網關(WL-ABC2004)實現變送器數據的采集。
首先,需將穩聯技術MODBUSTCP轉EtherNet IP網關(WL-ABC2004)的EDS文件拷貝至任意指定位置,啟動RSLogix5000軟件,進行硬件配置,初始步驟為添加網關的EDS文件;

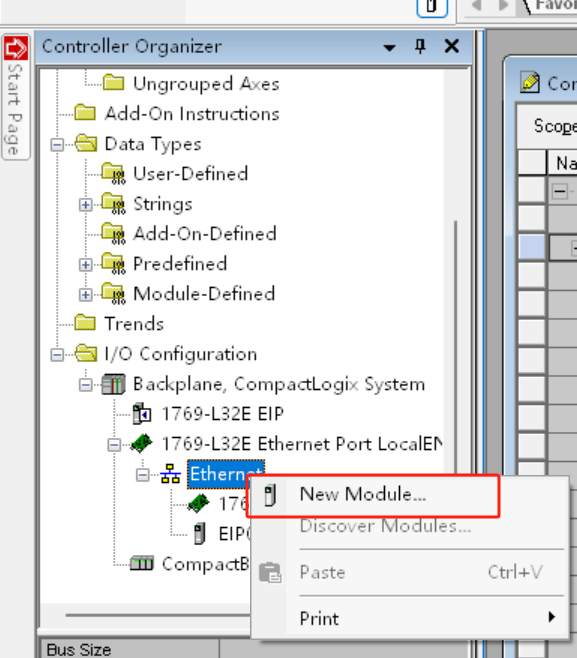

完成安裝后,添加新模塊,選擇“NewModule”選項;

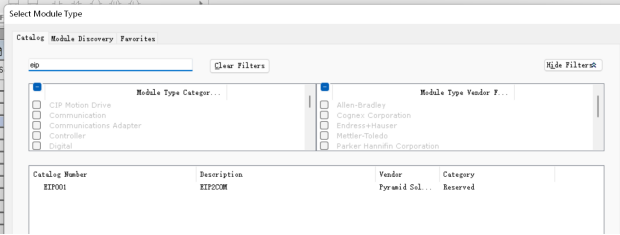

在EIP中搜索MODBUSTCP轉EtherNet IP網關模塊,模塊名稱顯示為EIP001;
雙擊MODBUSTCP轉EtherNet IP網關模塊,進行參數布設;
在此步驟中,設定MODBUSTCP轉EtherNet IP網關的設備名稱及IP地址,本研究中設備名稱為GW1,IP地址為192.168.1.11;
點擊“Change”按鈕,布設數據輸入輸出長度,本研究中長度為8字節;

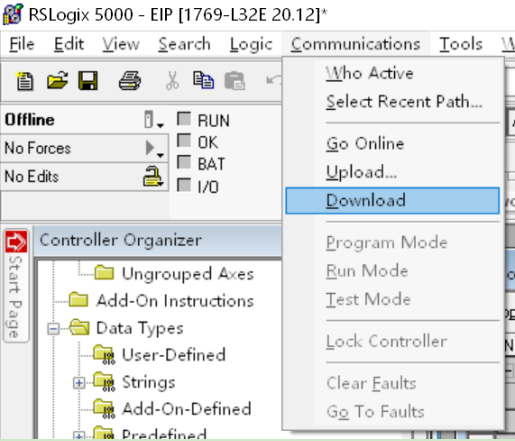

將配置信息下載至PLC;
組態配置完成后,將布設下載至PLC,并對變送器參數進行配置;
PROTOCOL---選擇通訊協議為MTC(MODBUS TCP)

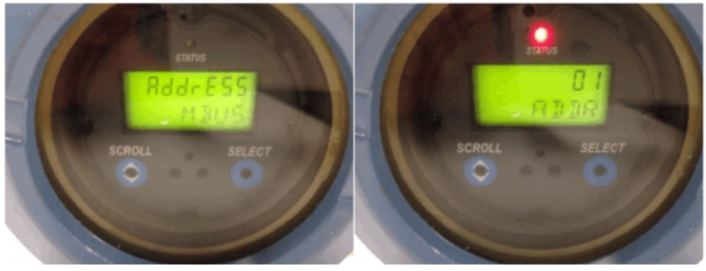

ADDRESSMBUS---設備地址(注意修改設備地址后要退出,需要兩個鍵同時按,出現YES命令后,按右鍵保存)

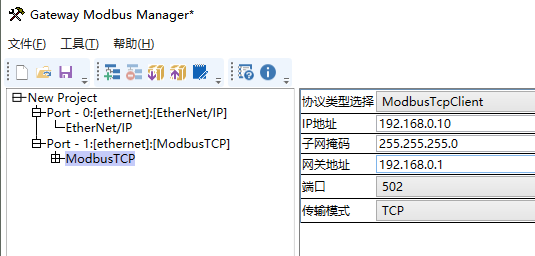

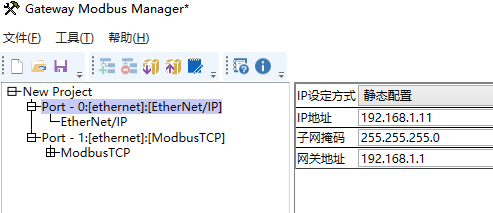

在本研究中,MODBUSTCP轉EtherNet IP網關被布設為1號站地址,波特率為9600,數據位為8位,停止位為1位,無校驗位,接下來,開始配置MODBUSTCP轉EtherNet IP參數。首先安裝MODBUSTCP轉EtherNet IP網關配置軟件,并新建項目,配置MODBUSTCP轉EtherNet IP網關的IP地址確保與組態軟件中的布設保持一致;
添加讀寫字節變量

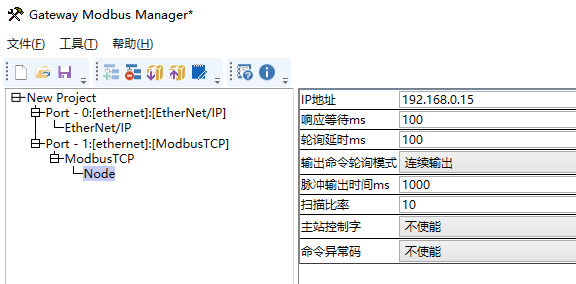

布設MODBUSTCP轉EtherNet IP參數(輸出命令輪詢模式可根據實際需求選擇單次發送、連續發送或脈沖發送等);
布置子站的IP地址,同子站地址完全一致
填寫MODBUSTCP轉EtherNet IP變頻器的站號,MODBUSTCP轉EtherNet IP從站寄存器地址如下所示,若需讀取從站的質量瞬時流量,寄存器地址為247和248,但考慮到地址偏移,實際應使用地址246和247,從MODBUSTCP主站軟件中可見,設備地址位于3區,采用04功能碼,因此,穩聯技術MODBUSTCP轉EtherNet IP網關(WL-ABC2004)MODBUSTCP布設應選擇03功能碼;

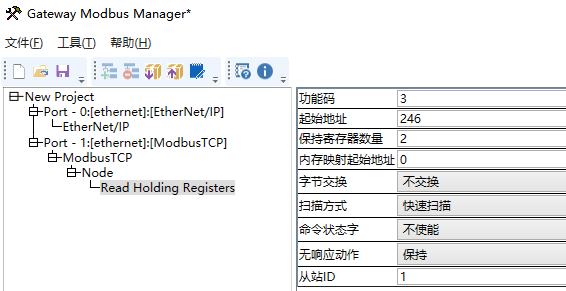

填寫MODBUSTCP轉EtherNet IP寄存器地址,地址設定為246,寄存器數量為兩個。配置完成后保存并下載至網關,隨后監控對應的I地址。
本研究案例展示了通過穩聯技術MODBUSTCP轉EtherNet IP網關(WL-ABC2004)將MODBUSTCP從站設備接入EtherNet IP主站羅克韋爾(AB)PLC1769-L32E通訊網絡的具體操作方法,期待與同行進行交流與探討。
-
