傳感器電氣連接

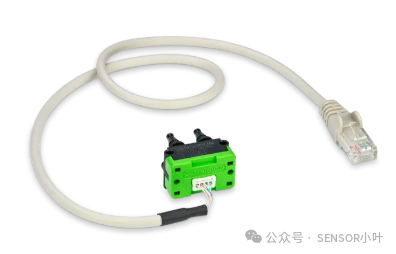

所有SDP傳感器都可以焊接在印刷電路板（PCB）上。此外，SDP8xx傳感器還提供電纜連接解決方案：1個 適配器電纜 和SEK-SensorBridge。

SDP810系列傳感器可以焊接在PCB上，也可以用電纜連接。SDP810系列電容可以方便地在電纜和傳感器之間建立安全連接。連接傳感器時，務必盡量減少信號失真并消除電磁干擾。SDP傳感器與微控制器單元之間的連接應盡可能短。通常，電纜長度應≤20厘米。使用屏蔽電纜可以防止噪聲耦合到信號線上。然而，屏蔽電纜也會增加寄生電容，可能導致信號失真。

要實現SDP傳感器的數字I2C操作，若微控制器單元的I/O電路未集成上拉電阻，則需在SDA和SCL引腳外接上拉電阻。

需注意：要正確執行傳感器的硬復位，必須同時切斷SCL和SDA線路的供電。若系統電路設計允許通過切斷傳感器電源來實現硬復位，則上拉電阻必須安裝在電源開關與傳感器之間。建議將供電線路主動下拉至地電平，以徹底釋放傳感器內部去耦電容的殘余電荷。

結構集成

直接集成：帶有歧管端口的SDP傳感器可以直接集成到流量通道或氣體室中。當傳感器直接集成時，必須正確密封傳感器端口以避免氣體泄漏。

剛性連接：可使用硬質塑料制成的剛性適配器將傳感器端口與流道連接。這種集成方案有助于簡化組裝流程。此類適配器部件還可設計為允許管路連接。

軟性連接：一種由硅膠或類似材料制成的柔軟適配器可用于連接傳感器端口與流道。這種柔性適配器能確保彈性連接，起到應力消除作用。此類適配部件還可作為傳感器與流道之間的密封件使用。

對于密封歧管傳感器端口，Sensirion建議采用四種可能的密封策略：徑向密封、軸向密封、墊圈密封或軟密封接頭。

徑向密封

對于徑向密封，每個端口周圍有一個O形環，確保氣密性傳感器與流動通道之間的連接。溝槽在流道容納端口周圍的O型圈。傳感器平躺在流動通道外殼上。

軸向密封

對于軸向密封，每個端口周圍都安裝一個O形圈，確保傳感器與流道之間形成氣密連接。與徑向密封不同，傳感器不是平躺在流道外殼上，而是壓在O形圈上。因此，重要的是要確保接觸壓力恒定但不過大。這可以保證連接緊密，同時不會對傳感器產生機械應力。建議使用柔軟的密封材料。Sensirion建議盡可能選擇徑向密封而不是軸向密封。

墊片密封

對于墊圈密封，將扁平柔軟的密封材料沖壓成適合傳感器的形狀。墊圈密封位于傳感器和流動通道外殼之間。

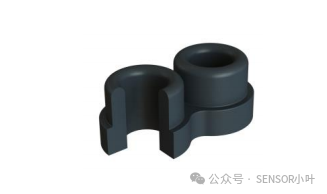

密封接頭

第四種密封策略是用軟密封接頭密封傳感器端口。該接頭將傳感器與流動通道外殼的歧管連接起來。這種設計有助于減少傳感器上的機械應力。
