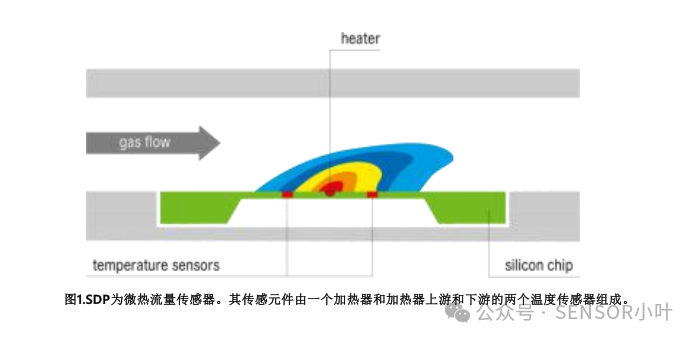

Sensirion的SDP傳感器基于微熱測量原理：傳感元件由加熱元件和兩個與之等距離的溫度傳感器組成。穿過這個裝置的氣體流首先流過第一個溫度傳感器，從加熱器那里吸收熱量，然后將這些熱量帶過第二個溫度傳感器。這樣，氣體流在流向方向上創建了一個可檢測的溫度差（見圖1）。這個溫度差與穿過傳感元件的氣體的質量流量相關。雖然物理測量原理基于質量流量率，但SDP傳感器是校準為差壓的。這種校準為SDP傳感器的實施提供了幾個優點：SDP可以在多種配置中使用，既可以作為差壓傳感器，也可以作為旁通配置中的氣體流量傳感器。此外，其校準使其獨立于制造變化，這與標準質量流量傳感器的典型情況不同。

關于溫度補償

Sensirion提供了一系列不同尺寸、壓力端口、接口、測量范圍和配置的差壓傳感器。每一個傳感器都具有先進的溫度補償功能，以確保差壓測量或質量流量測量不受溫度變化的影響。Sensirion有兩種方式來校正溫度效應：“差壓溫度補償”和“質量流量溫度補償”。

如果您在應用中直接測量差壓（見表2），請選擇差壓溫度補償。一旦使用適當?shù)臏y量命令選擇，無需進一步操作即可從傳感器接收溫度補償?shù)牟顗?a target="_blank">信號。

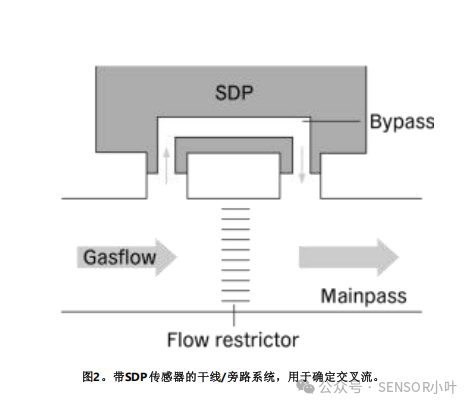

SDP810傳感器通常用于主通道/旁通系統的流量測量（見圖2）。在這個系統中，主通道中的流量限制器會在流量系統中產生一個壓力降。這個壓力降與流量成比例。在大多數情況下，壓力降與流量的關系本身是溫度依賴的，也是絕對壓力依賴的。這是系統固有的，而不是傳感器本身。傳感器本身也有溫度和絕對壓力依賴性。在某些情況下，主通道和SDP傳感器的依賴性可能會相互抵消。

在恒定的質量流量下，溫度和絕對壓力的變化會改變系統中的實際壓差，而不改變傳感器的讀數。

如果您在應用中測量質量流量，請選擇質量流量溫度補償（表2）。一旦使用適當?shù)臏y量命令選擇，無需進一步操作即可從傳感器接收溫度補償信號。SDP傳感器中包含的質量流量溫度補償利用了微熱測量技術。它本質上與質量流量相關。因此，選擇了質量流量的溫度補償，并且提供了匹配的主通路-旁通系統，無需補償額外的溫度效應。

質量流量補償?shù)牟顗盒盘柨梢赞D(zhuǎn)換成體積流量（見表2）。這需要密度補償。為了進行補償，必須有環境壓力和溫度的信息。大多數數字SDP傳感器都可以讀取溫度。

如果對體積流量感興趣，并決定以犧牲準確性為代價省略補償，Sensirion建議選擇溫度補償差壓。將質量流量溫度補償傳感器信號轉換為準確的體積流量測量要容易得多。盡管如此，如果使用未補償?shù)牟顗哼M(jìn)行溫度補償，它與體積流量轉換和dp cor =高度修正壓差值[Pa]更為接近。

數字SDP傳感器通過單獨的I2C測量命令選擇溫度補償?shù)哪Ｊ健?a href="http://m.xsypw.cn/analog/" target="_blank">模擬SDP傳感器有一個用于溫度補償選擇的配置引腳。
