OPA4830 是一款四通道、低功耗、單電源、寬帶電壓反饋放大器，由 3V 或 5V 單電源供電運行。還支持使用 ±5V 或 +10V 電源運行。輸入范圍擴展至負電源以下和正電源 1.8V 以內。使用輔助共發射極輸出可在驅動 150Ω 時提供任一電源 220mV 以內的輸出擺幅。高輸出驅動電流 (±80mA) 以及低差分增益和相位誤差亦使該器件非常適合單電源消費類視頻產品。

數據手冊：*附件：OPA4830 四路、低功耗、單電源、寬帶運算放大器技術手冊.pdf

高增益帶寬積 (110MHz) 和壓擺率 (560V/μs) 促成低失真操作，使 OPA4830 非常適合用作 3V 和 5V CMOS 模數轉換器 (ADC) 的輸入緩沖器級。與其他低功耗、單電源放大器不同，失真性能會隨著信號擺幅減小而提高。9.2nV/√Hz 的低輸入電壓噪聲支持寬動態范圍操作。

OPA4830 采用業界通用的四通道引腳排列 TSSOP-14 封裝。

特性
? 高帶寬：
– 230MHz（增益 = +1）
– 100MHz（增益 = +2）
? 低電源電流：4.4mA/ch (VS = 5V)
? 靈活的電源電壓范圍：
– 雙電源：±1.5V 至 ±5.5V
– 單電源：3V 至 11V
? 輸入范圍包括負單電源接地
? 5V 電源上的輸出擺幅為 4.91V
? 高壓擺率：560V/μs
? 低輸入電壓噪聲：9.2nV/√Hz
? 采用 TSSOP-14 封裝

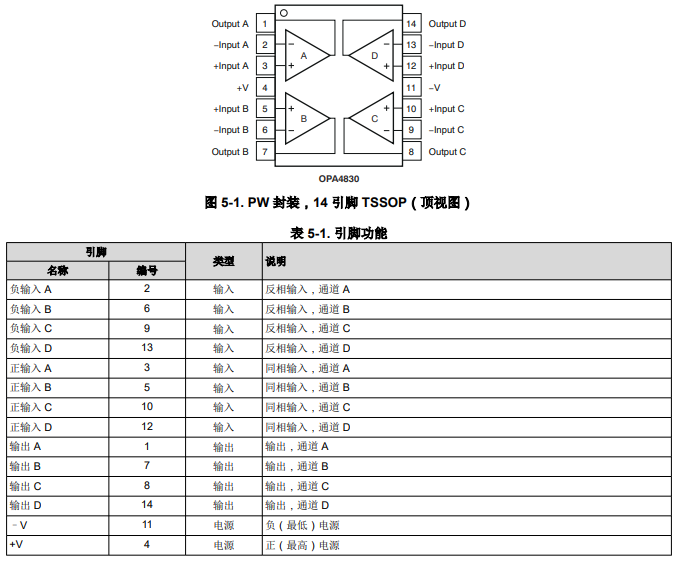

引腳功能和配置

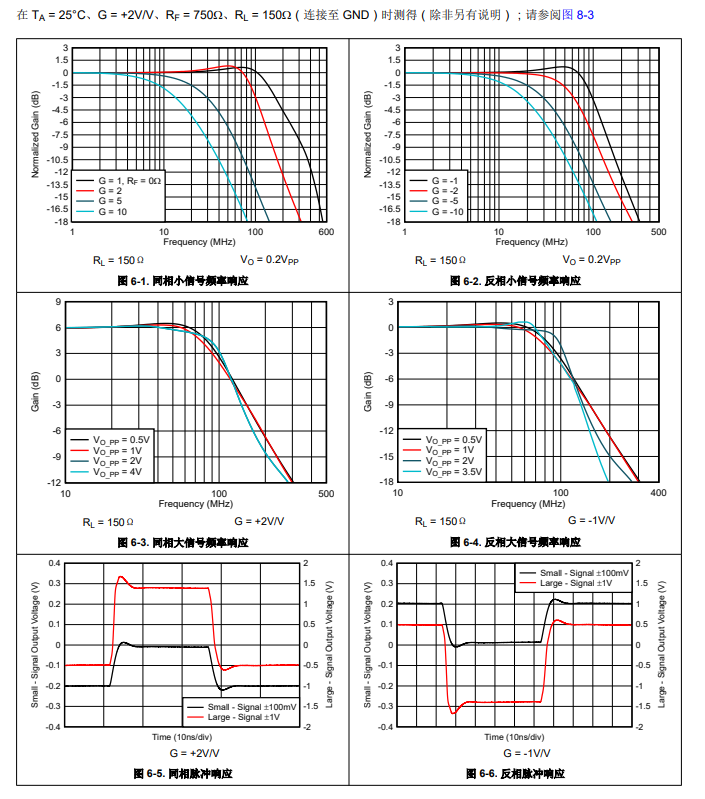

典型特性

應用
? 單電源模數轉換器 (ADC) 輸入緩沖器
? 單電源視頻線路驅動器
? CCD 成像通道
? 有源濾波器
? PLL 集成器
? 便攜式消費類電子產品
