OPA875 具有2:1高速多路復用器的單通道、700MHz運算放大器技術手冊
OPA875在SO-8或小型MSOP-8封裝中提供了一個非常寬帶的單通道2:1多路復用器。OPA875僅使用11mA，提供+2視頻放大器通道的增益，具有大于425MHz的大信號帶寬（4VPP）。與使用新的輸入級切換方法的早期解決方案相比，增益精度和切換故障得到了改善。該技術使用電流轉向作為輸入開關，同時保持整體閉環設計。OPA875在增益為2時具有大于700MHz的小信號帶寬，其典型的0.1dB增益平坦度大于200MHz。
數據手冊：*附件：OPA875 具有高速多路復用器的單通道、700MHz運算放大器技術手冊.pdf
使用OPA875的芯片啟用功能可以降低系統功耗。將芯片啟用線的高功率降低到OPA875的總電源電流小于300μA。將多個OPA875輸出混合在一起，然后使用芯片啟用來選擇哪些通道是活動的，從而增加了可能的輸入數量。
如果需要三個通道，請考慮使用OPA3875以獲得相同的性能水平。
特征
700 MHz小信號帶寬
(Av= +2）
425 MHz，4SPP帶寬
200 MHz時，0.1GHz平坦度增加
4 ns頻道縫合時間
低縫合閃光：40 mSPP
3100 V/μS睡眠率
0.025%/0.025°差異收益，階段
高收益準確度：2.0V/V ±0.4%
引腳功能和配置

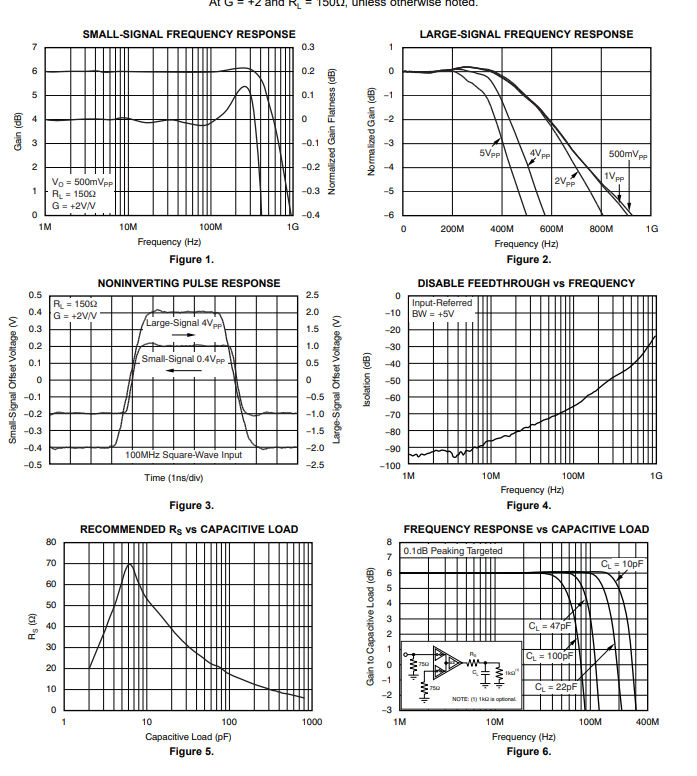

典型特性
