概要

日本航空電子工業(JAE)目前正式開始銷售額定電壓為1000V的高壓小電流連接器“MY05系列”。該產品適用于汽車BMS(電池管理系統)用途。

為了提升電動汽車的續航里程，所搭載電池的容量正在不斷增大。但伴隨著電池容量變大，充電所需時間也隨之延長。因此，人們需要將電池電壓提升至800V甚至更高，以便為大容量電池進行快速充電。

在此背景下，為了滿足未來對于高壓連接器的需求，本公司開發并開始銷售適用于BMS(電池管理系統)、額定電壓1000V的“MY05系列”連接器。本產品在確保支持1000V所需絕緣距離(符合IEC60664-1)的同時，擁有緊湊的外形，實現了BMS的小型化。為了廣泛滿足各國的需求，該系列的插座連接器提供兩種版本：在海外市場需求較高的CPA(Connector Position Assurance)型和Non-CPA型。另外，產品陣容包括與目前銷售的防水MX80系列通用的插座端子類型，以及歐洲標準端子型兩種。

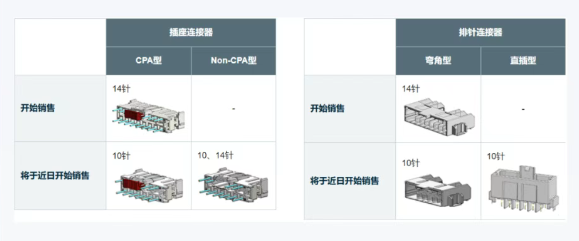

其中14針的CPA型插座連接器和角形排針連接器現已上市，并且計劃在近日開始銷售下表所示的10針產品、Non-CPA型和直插型產品。

特點

·支持額定電壓DC1000V、耐電壓DC4800V

·支持基于IEC60664-1的端子間空間距離、爬電距離及額定電壓

·塑料材料使用UL94V-0、無鹵素、不含PFAS、CTI600以上的材料

·采用歐洲標準的0.63mm標簽尺寸

·其中插座連接器計劃推使用與防水型MX80系列相同的端子和歐洲標準端子的兩種類型

·插座連接器將提供歐洲主流的CPA(Connector Position Assurance)型和Non-CPA型

·排針連接器可通用于以上所有類型的插座連接器

·排針連接器的電路板貼裝支持通孔回流焊接

·試驗標準：符合USCAR-2/37、LV214/215

·今后計劃開發3種嵌合形狀不同的產品(針對彎角型與直插型兩種)

適用市場

車載電池管理系統(BMS)用、各類電池包用BMS(車載用及其他各類蓄電池用)、車載用/產業用高壓設備等各類高電壓設備

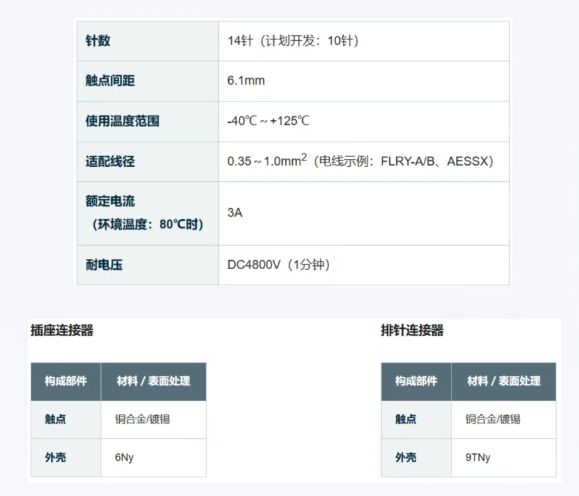

規格
