LMP7721是業界最低規格的輸入偏置電流精密放大器。超低輸入偏置電流為3 fA，在25°C時的規定極限為±20 fA，而在85°C時為±900 fA。這是通過輸入偏置電流消除放大器電路的最新專利申請技術實現的。該技術還在放大器的整個輸入共模電壓范圍內保持超低輸入偏置電流。

數據手冊：*附件：LMP7721 3毫微微安輸入偏置電流精密放大器技術手冊.pdf

其他突出特性，如低電壓噪聲（6.5 nV/√Hz）、低直流偏移電壓（25°C時最大±150μV）和低偏移電壓溫度系數（-1.5μV/°C），可提高高精度應用中的系統靈敏度和精度。LMP7721的電源電壓范圍為1.8V至5.5V，是電池供電的便攜式應用的理想選擇。LMP7721是LMP精密放大器系列的一部分。

作為德州儀器PowerWise?產品的一部分，LMP7721提供了17 MHz的非常寬的增益帶寬積（GBW），同時只消耗1.3 mA的電流。這種寬的GBW以及120dB的高開環增益能夠實現精確的信號調節。憑借這些規格，LMP7721在電化學電池放大器和傳感器接口電路等各種應用中具有卓越的性能。

LMP7721采用8引腳SOIC封裝，具有特殊的引腳，將放大器的輸入與電源和輸出引腳隔離開來。通過適當的電路板布局技術，LMP7721的獨特引腳將防止PCB漏電流到達輸入引腳。因此，系統誤差將進一步減少。

功能
除非另有說明，否則TA處的典型值=
25°C，Vs = 5 V。
輸入偏置電流（VCM = 1 V）
25°C +20 fA時最大值

• 最大溫度為85°C +900 fA
  失調電壓+26 yV
  失調電壓漂移-1.5 yV/C
  直流開路放大120分貝
  直流CMRR 100分貝
  輸入電壓噪音（f= 1 GHz時）6.5 nV/Hz
  THD 0.0007%
  電源電流1.3 mA
  GBW 17 MHz
  壓擺率（下降沿）12.76 V/us
  電源電壓1.8 V至5.5 V
  工作溫度范圍-40 ' C至125°C
  8-Pin solCc

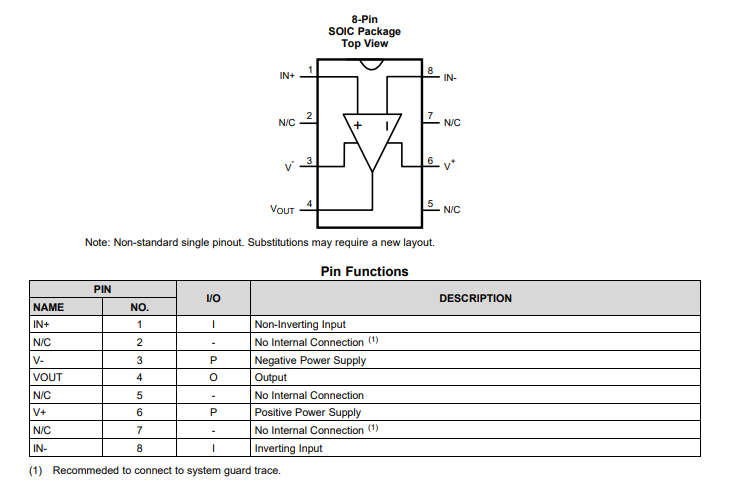

引腳功能和配置

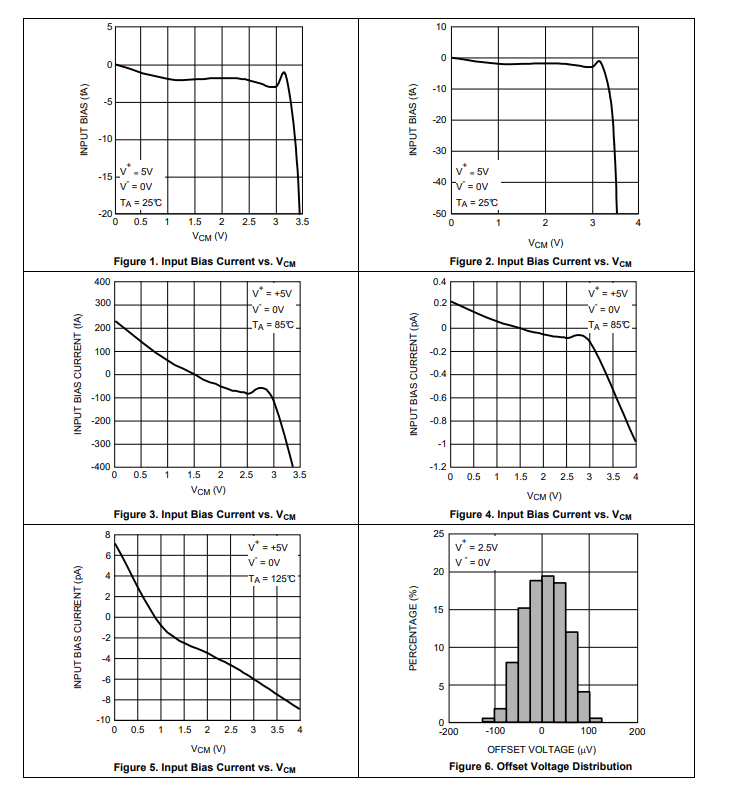

典型特性

功能方框圖

應用
光電二極管放大器
高通量傳感器放大器
離子室放大器
靜電計放大器
pH電極放大器
跨阻抗放大器
