LMP7707/LMP7708/LMP7709器件是單、雙和四低偏移電壓、軌到軌輸入和輸出精密放大器，每個放大器都有一個CMOS輸入級和寬電源電壓范圍。LMP7707/LMP7708/LMP7709是LMP精密放大器系列的一部分，是傳感器接口和其他儀器應用的理想選擇。這些失代償放大器在6或更高的增益下是穩定的。

數據手冊：*附件：LMP7707 精密 CMOS 輸入 RRIO 寬電源電壓范圍解補償單通道放大器技術手冊.pdf

LMP7707/LMP7708/LMP7709具有小于±200μV的低偏移電壓和小于±1 pA的低輸入偏置電流，是精密應用的理想選擇。LMP7707/LMP7708/LMP7709采用VIP50技術制造，該技術允許將CMOS輸入級和12V的電源電壓范圍與軌到軌共模電壓能力相結合。LMP7707/LMP7708/LMP7709是許多應用中的完美選擇，在這些應用中，傳統的CMOS部件由于電壓條件而無法工作。

LMP7707/LMP7708/LMP7709中每一個的軌對軌輸入級的獨特設計顯著減少了通常與軌對軌輸出放大器相關的CMRR毛刺?；パa輸入級的兩側都經過了修整，從而減小了NMOS和PMOS偏移之間的差異。輸出在任一軌道的40mV范圍內擺動，以在需要低電源電壓的應用中最大限度地提高信號動態范圍。

LMP7707采用節省空間的5針SOT-23和8針SOIC封裝，LMP7708采用8針VSSOP和8針SOIC封裝，四路LMP7709采用14針TSSOP和14針SOIC包裝。這些小封裝是面積受限的PC板和便攜式電子產品的理想解決方案。

特征
除非另有說明，否則典型值為
Vs = 5V。
輸入失調電壓（LMP 7707）±200 μV（最大）
輸入失調電壓（LMP 7708/LMP 7709）
+220 μV（最大）
輸入偏置電流±200 fA
輸入電壓噪音9 nV/Hz
CMRR 130 dB
開環增益130 dB
溫度范圍-40 ℃至125 ℃
收益帶寬積（Ay =10）14 MHz
穩定在10或更高的收益
電源電流（LMP 7707）715 μA
電源電流（LMP 7708）1.5 mA
電源電流（LMP 7709）2.9 mA
電源電壓范圍2.7V至12 V
軌到軌輸入和輸出

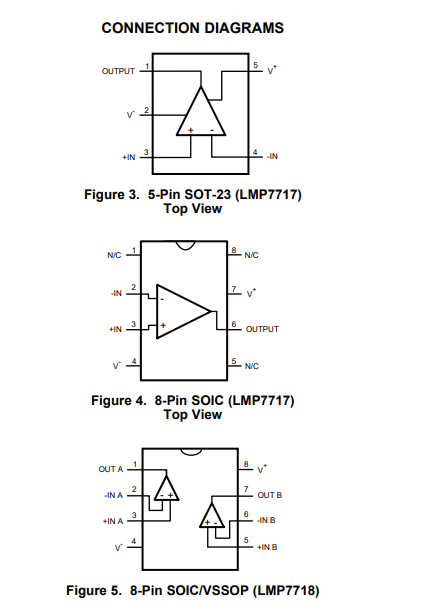

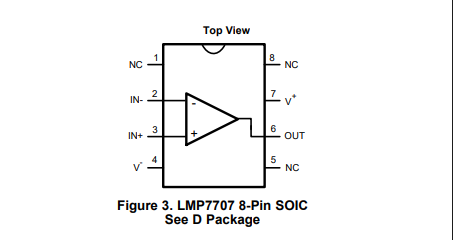

連接圖

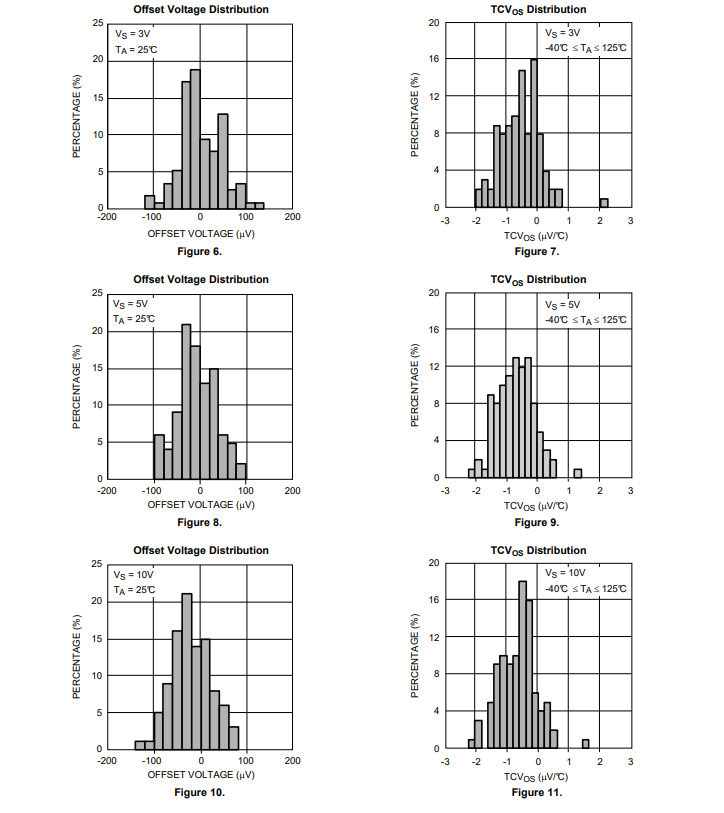

典型特性

應用
高通量傳感器接口
電池供電儀器
高增益放大器
DAC緩沖器
儀表放大器
有源濾波器
