LMP7707 精密、CMOS 輸入、RRIO、寬電源范圍解補償放大器

數據： LMP7707/7708/7709 Precision, CMOS Input, RRIO, Wide Supply Range Decomp Amp 數據表

描述

LMP7707 /LMP7708 /LMP7709器件是單，雙和四低偏移電壓，軌到軌輸入和輸出精密放大器，每個放大器都有一個CMOS輸入級和寬電源電壓范圍。 LMP7707 /LMP7708 /LMP7709是LMP精密放大器系列的一部分，是傳感器接口和其他儀器應用的理想選擇。這些失衡放大器在增益為6或更高時穩定。

確保的低失調電壓小于±200μV，同時確保低輸入偏置電流小于±1 pA，使LMP7707 /LMP7708成為可能。 /LMP7709是精密應用的理想選擇。 LMP7707 /LMP7708 /LMP7709采用VIP50技術制造，可將CMOS輸入級和12V電源電壓范圍與軌到軌共模電壓能力相結合。 LMP7707 /LMP7708 /LMP7709是傳統CMOS器件因電壓條件無法工作的許多應用的理想選擇。

每個LMP7707的軌到軌輸入級的獨特設計/LMP7708 /LMP7709顯著降低了通常與軌到軌輸入放大器相關的CMRR毛刺。互補輸入級的兩側都經過微調，從而減小了NMOS和PMOS偏移之間的差異。輸出擺幅在任一軌的40 mV范圍內，以便在需要低電源電壓的應用中最大化信號動態范圍。

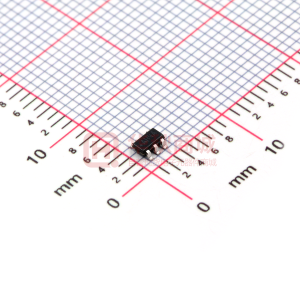

LMP7707采用節省空間的5引腳SOT-23和8引腳SOIC封裝，LMP7708采用8引腳VSSOP和8引腳SOIC封裝，四通道LMP7709采用14引腳TSSOP和14引腳SOIC封裝。這些小型封裝是面積受限的PC板和便攜式電子產品的理想解決方案。

特性

除非另有說明，否則典型值V _S = 5V。
輸入偏移電壓（LMP7707）±200μV（最大值）
輸入失調電壓（LMP7708 /LMP7709）±220μV（最大值）
輸入偏置電流±200 fA
輸入電壓噪聲9 nV /√ Hz
CMRR 130 dB
開環增益130 dB
溫度范圍-40°C至125°C
增益帶寬積（A _V = 10）14 MHz
穩定增益10或更高
電源電流（LMP7707）715μA
電源電流（LMP7708）1.5 mA
電源電流（LMP7709）2.9 mA
軌到軌輸入和輸出

所有商標均為其各自所有者的財產。

參數 與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

LMP7707	LMP7708	LMP7709
1 ? ?	2 ? ?	4 ? ?
2.7 ? ?	2.7 ? ?	2.7 ? ?
12 ? ?	12 ? ?	12 ? ?
14 ? ?	14 ? ?	14 ? ?
5.6 ? ?	5.6 ? ?	5.6 ? ?
In Out ? ?	In Out ? ?	In Out ? ?
0.2 ? ?	0.22 ? ?	0.22 ? ?
1 ? ?	1 ? ?	1 ? ?
0.715 ? ?	0.75 ? ?	0.75 ? ?
9 ? ?	9 ? ?	9 ? ?
130 ? ?	130 ? ?	130 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SOIC SOT-23 ? ?	SOIC VSSOP ? ?	SOIC TSSOP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
1 ? ?	1 ? ?	1 ? ?
66 ? ?	66 ? ?	66 ? ?
Decompensated ? ?	Decompensated ? ?	Decompensated ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?
