概述
MAX7306/MAX7307為I2C/SMBus?兼容的串口外設，具有四路電平轉換I/O，采用1.62V至3.6V電源工作。MAX7307具有端口電源(V LA )，允許I/O端口采用獨立的1.4V至5.5V電源進行電平轉換。MAX7306具有地址選擇輸入(AD0)，允許最多四種唯一從機地址。

MAX7306/MAX7307端口P2、P3和P4可配置為輸入、推挽式輸出以及漏極開路輸出。端口P1可配置為通用輸入、漏極開路輸出或/INT漏極開路輸出。端口P2和P3可分別配置為OSCIN和OSCOUT。MAX7306/MAX7307內置振蕩器，可用于PWM、閃爍以及按鍵去抖或者級聯多片MAX7306/MAX7307。外部時鐘可用來設置特定的PWM和閃爍時序。/RST輸入可異步清除2線接口并終止和MAX7306/MAX7307有關的總線鎖死。

所有配置為輸出的端口具有33級PWM，允許任意一路輸出設置為從完全關斷、1/32至31/32占空比到完全導通。所有輸出端口還具有LED閃爍控制功能，允許的閃爍周期為：1/8秒、1/4秒、1/2秒、1秒、2秒、4秒或8秒。在此周期內任何端口均能以1/16至15/16的占空比閃爍。

MAX7306/MAX7307額定工作于-40°C至+125°C溫度范圍，提供10引腳μDFN (2mm x 2mm)封裝或10引腳μMAX?封裝。
數據表：*附件：MAX7306 MAX7307 SMBus I2C接口、4端口電平轉換GPIO和LED驅動器技術手冊.pdf

應用

• 蜂窩電話
• LCD/鍵盤背光
• LED狀態指示器
• 系統I/O端口

特性

• 1.4V至5.5V I/O邏輯轉換端口電源(V LA )

• 1.62V至3.6V電源電壓

• 四路獨立的可配置GPIO端口

  • P1 = 漏極開路I/O
  • P2、P3和P4 = 推挽式或漏極開路I/O

  獨立的33級PWM亮度控制

• 輸出端具有15級閃爍控制

• 1kHz PWM周期提供無閃爍的LED亮度控制

• 25mA (最大值)端口輸出吸收電流(接地電流最大值100mA)

• 輸入過壓保護達5.5V (V LA )

• 帶有可選中斷輸出的瞬變檢測

• 可選的輸入去抖

• /RST輸入清除串口、可恢復上電默認狀態以及同步閃爍時序

• 振蕩器輸入和輸出使能級聯的多個器件

• 0.75μA (典型值)低待機電流

典型操作電路

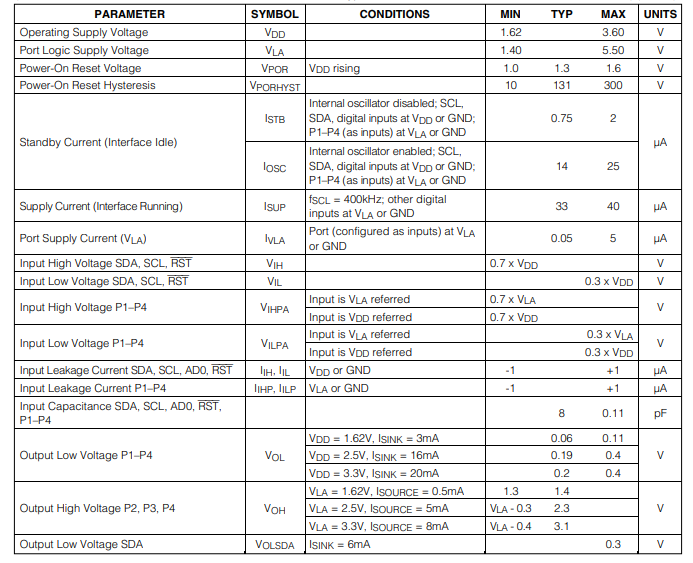

電特性

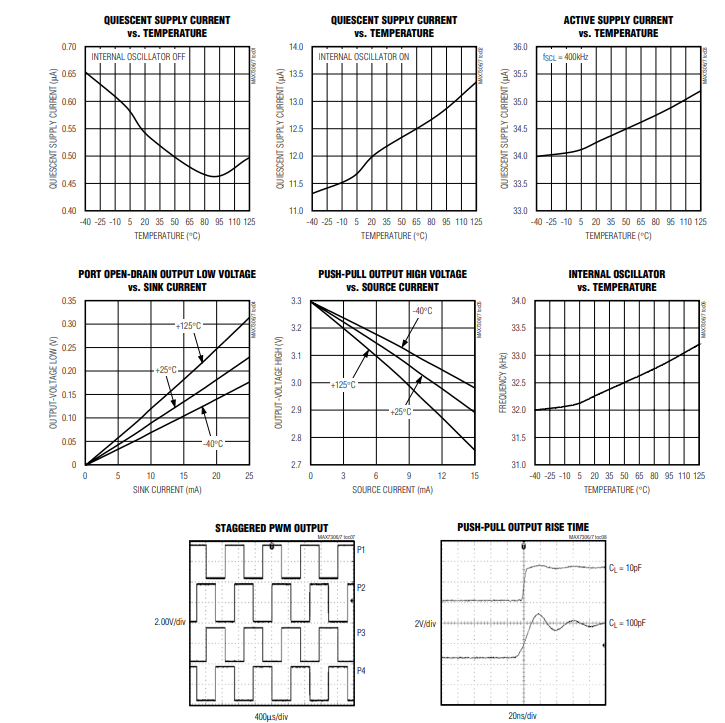

典型操作特性

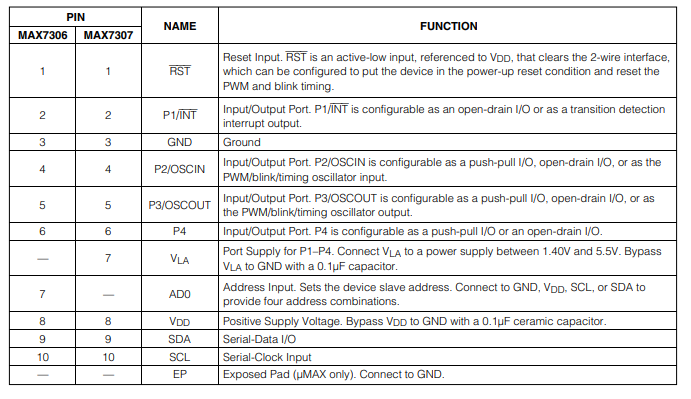

引腳配置描述

詳細說明

初始加電

MAX7306/MAX7307 四端口通用端口擴展器可在1.62V至3.6V電源下運行。端口P2通過P4可配置為上拉輸出、推挽輸出和開漏輸出。端口P1可配置為輸入，并帶有一個開漏輸出；P1還可配置為（INT）輸出。

每個端口配置的電流最高可達25mA。推挽或上拉輸出也具有130mA的源驅動能力。MAX7306/MAX7307的額定吸收電流為每個輸出端口100mA，或所有輸出端口組合為100mA。輸出端口具備PWM（脈沖寬度調制）和閃爍功能，以及邏輯驅動能力。

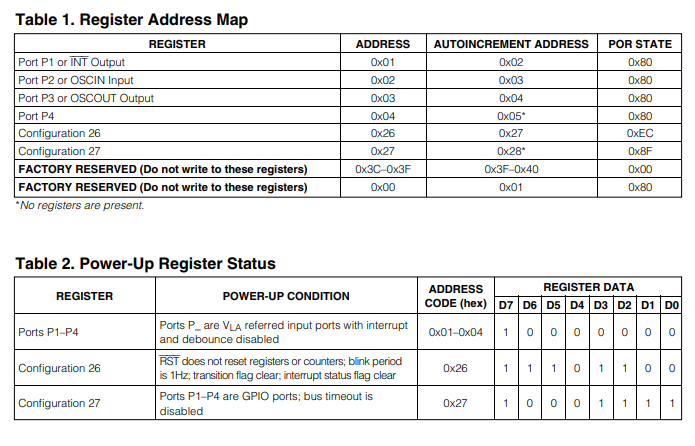

加電時，MAX7307的默認配置為所有端口均配置為輸入端口，邏輯電平參考VLA 。MAX7306的默認配置為所有端口均配置為輸入端口，邏輯電平參考VDD 。中斷檢測狀態標志在啟動時復位并保持高電平（見表1和表2）。

設備配置寄存器

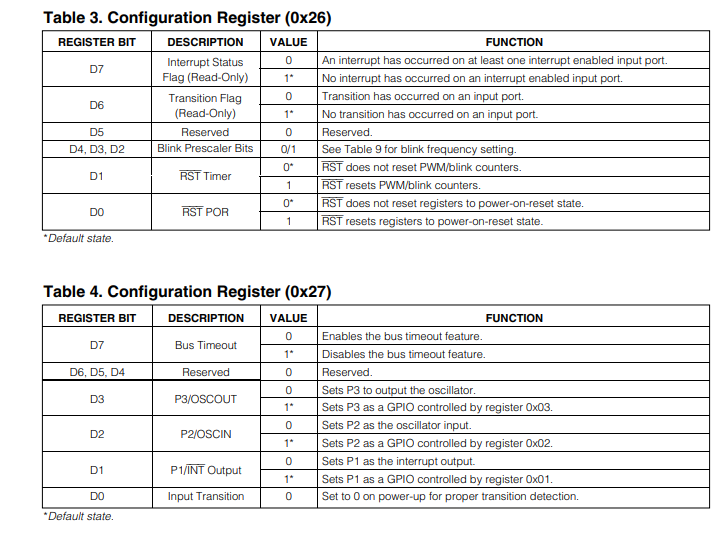

這些寄存器可設置中斷功能、串行接口總線超時、PWM/閃爍、振蕩選項、全局閃爍周期以及復位選項（見表3和表4）。
