概述
MAX6946/MAX6947是I2C/SMBus?兼容的串行接口外設，可以為微處理器提供具有10個額定電壓為7V的I/O端口。

每個端口都可配置為2.5mA至20mA的恒流LED驅動器(靜態或PWM)、1.25mA至10mA的恒流LED驅動器(靜態或PWM)、漏極開路邏輯輸出或具有過壓保護的施密特邏輯輸入。

每通道的模擬和開關型LED亮度控制包括獨立的8位PWM控制，獨立的1位模擬電流控制(半/全量程)，以及適用于所有LED輸出的3位全局DAC電流控制。

MAX6946/MAX6947能順序排列10個輸出端口的PWM時序，增量為45°。這樣PWM負載電流在八個時間段內擴展分布，有助于平滑電源電流，降低RMS電流。

欲了解有關具有SPI?/QSPI?或MICROWIRE?兼容接口的類似器件，請參考MAX6966/MAX6967的數據資料。
數據表：*附件：MAX6946 MAX6947 10端口、恒流LED驅動器和輸入 輸出擴展器，帶有PWM亮度控制技術手冊.pdf

應用

• 蜂窩電話
• 鍵盤背光
• LCD背光
• LED狀態指示器
• 便攜式設備
• RGB LED驅動器

特性

• 工作電壓2.25V至3.6V
• 在上電時，I/O端口缺省為高阻(LED關閉)狀態
• I/O端口具備7V輸入過壓保護
• I/O端口輸出類型：額定電壓為7V的漏極開路輸出，10mA或20mA靜態/PWM LED恒流驅動器，或漏極開路型邏輯輸出
• I/O端口支持熱插入
• 每個LED具備獨立的8位PWM亮度控制
• /RST輸入清除串行接口并能退出關斷(熱啟動)
• MAX6946 OSC輸入端允許外部PWM時鐘輸入
• AD0輸入端可為MAX6947選取兩種從機地址
• 從關斷中喚醒時自動斜坡上升；進入關斷模式時，在斜坡降低之前，保持時間高達4s
• 關斷電流：0.8μA (典型值)
• 溫度范圍：-40°C至+125°C
• 纖小的WLP封裝(4 x 4網格)

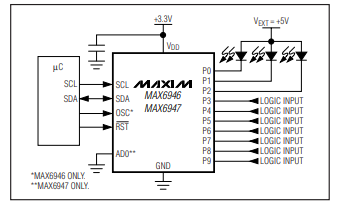

操作電路

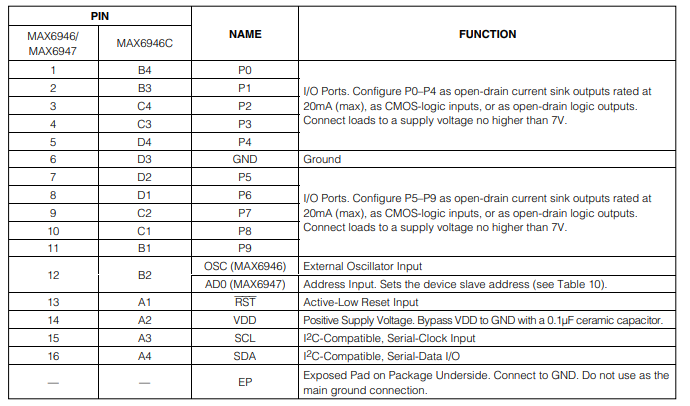

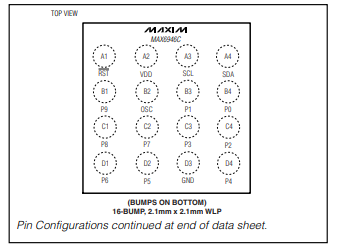

引腳配置描述

電特性

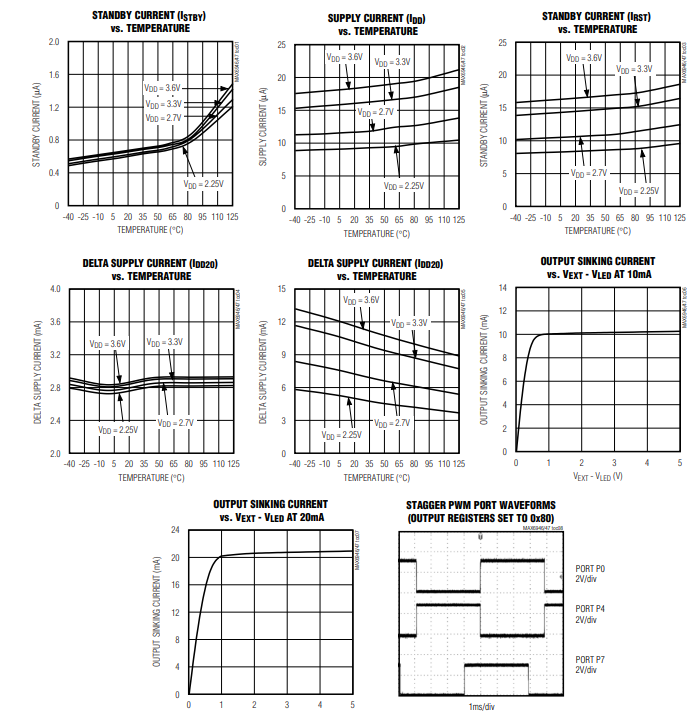

典型操作特性

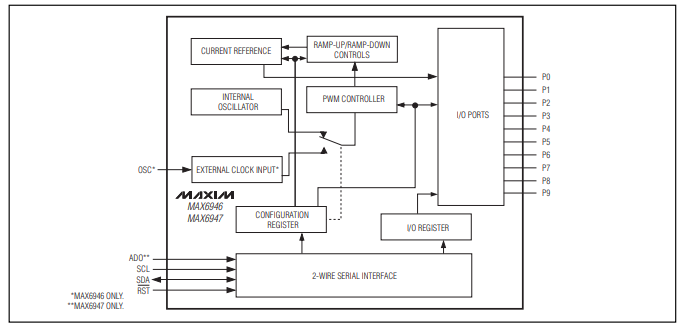

框圖
